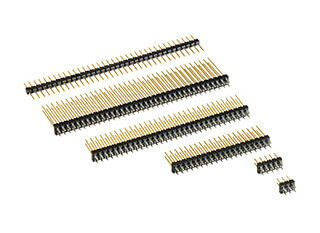

VarPol Pin & Ssocket strip
Cuireann pin VarPol agus ceanglóirí earrach-luchtaithe ó ept réimse leathan roghanna ar fáil chun cláir chiorcad priontáilte a nascadh. Rian aonair nó rian dúbailte, líon athraitheach teagmhálaithe, fadanna nasctha éagsúla, díreach nó uilleach – is fútsa an rogha! Ina theannta sin, is féidir na stríoca a cheangal go réidh ó cheann go ceann.
Tugann an Tcom press® press-fit zone, atá trialaithe agus tástáilte, an rogha duit freisin deireadh a chur leis an bpróiseas sádrála agus iontaofacht na dteagmhálacha a fheabhsú go mór ag an am céanna.
Tugann an Tcom press® press-fit zone, atá trialaithe agus tástáilte, an rogha duit freisin deireadh a chur leis an bpróiseas sádrála agus iontaofacht na dteagmhálacha a fheabhsú go mór ag an am céanna.
Gnéithe
- Réimse leathan de fhaid teagmhála agus nascóra
- ; rogha grád cáilíochta: 50 agus 250 mating cycles; is féidir
- stiallacha a cheangal
- ó cheann go ceann; próiseáil
- shimplí agus cost-éifeachtach; press-fit zone in Tcom press®
- ; earrach VarPol ar fáil freisin i solder termination;
- uillinneach agus díreach, aon sraith agus dhá shraith
Iarratais
- Spásáil ó chlár go clár ó 11.45 mm go 35.45 mm; deireadh
- a chur leis an bpróiseas sádrála trí bhrú-fheistiú
VarPol: Forléargas
Scagaire
pin header Dírithe
slataí

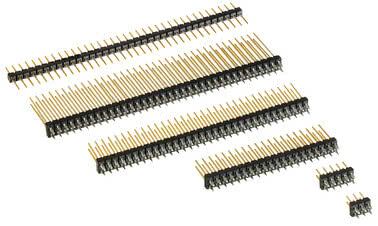

Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-40nn2-12
An tríú grád, Teicnící sádrála, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-40nn6-12
An dara grád, Teicnící sádrála, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-40nn2-03
An tríú grád, Teicnící sádrála, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-40nn2-12
An tríú grád, Teicnící sádrála, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-40nn6-03
An dara grád, Teicnící sádrála, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-40nn6-12
An dara grád, Teicnící sádrála, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn2-03
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn2-07
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 8.05 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn2-12
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn2-17
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 17 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn6-03
An dara grád, Teicneolaíocht brú-fheistithe, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn6-07
An dara grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 8.05 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn6-12
An dara grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach VarPol aon sraith Mír uimh. 961-60nn6-17
An dara grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 17 mm, Líon na bpólaí: 2–36 (freagraíonn líon na bpólaí in aghaidh an tsraith do 'nn' i gcód an táirge), aon-sraith
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-40nn2-03
An tríú grád, Teicnící sádrála, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-40nn6-03
An dara grád, Teicnící sádrála, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Plátáil tréchuir sháite
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn2-03
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn2-07
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 8.05 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn2-12
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn2-17
An tríú grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 17 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn6-03
An dara grád, Teicneolaíocht brú-fheistithe, Fad an nascóra: 3.4 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn6-07
An dara grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 8.05 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn6-12
An dara grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 12.2 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil earrach dhá shraith VarPol Mír uimh. 962-60nn6-17
An dara grád, Teicneolaíocht brú-fheistithe, Fad an cheangail 17 mm, Líon na bpólaí: 2–108 (freagraíonn líon na bpólaí in aghaidh an tsraith don 'nn' sa chód táirge), dá-réimseach
Ag an am céanna
Ingearach
Teicneolaíocht brú-fheistithe
90° pin header
Gabhálais
Foireann bhainistíochta VarPol Mír uimh. 962-17nn2/1
do líon na bpólaí 2–108, Blocanna treorach do stríoca sprionga Varpol
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
Gnéithe
Cuireann na ceannaisíní bioráin agus earraigh VarPol réimse leathan roghanna ar fáil: tá siad ar fáil i sraitheanna aonair nó dúbailte agus le líon athraitheach de number of positions idir 2 agus 108 teagmháil. Tá cineál na gceannaisíní go léir optamaithe freisin ionas gur féidir iad a shocrú go réidh i sraith. Cuireann réimse leathan fad nascóirí suas le 25 mm ar chumas cláir chiorcad priontáilte a chruachadh le spásáil ó chlár go clár idir 11.45 mm agus 35.45 mm. Tá na nascóirí fireanna ar fáil freisin i leagan uilleach 90°, a chuireann ar chumas naisc chomhthreomhar agus cheart-uillinne araon. Ina theannta sin, le gach táirge de chuid VarPol, is féidir leat roghnú idir dhá ghrád cáilíochta, a ráthaíonn saol seirbhíse de 50 nó 250 mating cycles.
Sonraí ar an toirt
2.54 mm
Sonraí ar an toirt
2.54 mm
ó 5.2 mm go 25 mm
ó 3.4 mm go 11 mm
Buntáiste eile is ea an phróiseáil shimplí agus chost-éifeachtach a bhaineann le húsáid mhodh press-fit technology (press-fit). Tá na nascóirí fireanna agus baineanna feistithe leis an press-fit zone Tcom press® atá trialaithe agus tástáilte agus mar sin is féidir iad a fheistiú faoi bhrú gan iad a sholadú. Cruthaíonn an próiseas feistithe faoi bhrú nasc atá gásdhíonach agus frithsheasmhach in aghaidh creathanna, rud a fhágann gurb iad táirgí VarPol na nascóirí PCB is fearr le haghaidh naisc mheicniúla agus leictreacha iontaofa, fiú i dtimpeallachtaí crua. Cuireann ept na huirlisí cóimeála cuí ar fáil do na ceannaisí bioráin agus earrachluchtaithe, rud a fhágann go bhfuil an próiseas brú-fheistithe chomh simplí agus chomh hiontaofa agus is féidir. I gcás spásáil PCB níos leithne, cuidíonn eilimintí treorach breise (pin guide) le comhailíniú teagmhála agus soláthraíonn siad an chobhsaíocht is fearr do na ceannaisí bioráin brú-fheistithe.
Stacáil le VarPol
Le ceannaisíní bioráin agus soicéad VarPol a úsáideann an modh 'press-fit technology' (ionchuir), is féidir cláir chiorcad priontáilte a nascadh go comhthreomhar ar bhealach an-ilúsáideach:
- board-to-board distance (spásáil PCB) idir 11.45 mm agus 35.45 mm, a bhaintear amach trí fhaid éagsúla bioráin den pin header
- aon sraith nó dhá shraith
- ; is féidir líon na dteagmhálaithe a roghnú de réir mar is gá (gan uasteorainn, mar is féidir na nascóir a shocrú i sraith gan an piotsa a chailleadh)
- ; crios aistrithe indéanta
- ; nascóir baineann ar fáil le haghaidh sádrála nó press-fit technology
Cuireann an nasc idir an ceangaltóir agus an clár ciorcad priontáilte, a úsáideann 'press-fit technology' (teicneolaíocht brú-fheistithe), ar chumas nasc atá thar a bheith láidir agus marthanach a chruthú. Tá sé cruthaithe go soláthraíonn naisc bhrú-fheistithe d'ardchaighdeán, cosúil leo siúd a dhéantar leis an Tcom press® ó ept, iontaofacht teagmhála níos fearr ná naisc sháite. Bíonn an 'cold welding' (táthú fuar) a tharlaíonn idir an teagmháil agus an poll PCB le linn an phróisis bhrú-fheistithe an-chobhsaí go meicniúil agus níos fearr go leictreach. Tá an phróiseáil ag baint úsáide as na huirlisí cuí a sholáthraíonn ept thar a bheith simplí agus iontaofa.
Ina theannta sin, is féidir bord ciorcad priontáilte iolrach a chruachadh ar a chéile trí úsáid a bhaint as stiallacha ceannteidil a bhfuil teagmhálacha nasctha comhfhreagracha acu. Sa chás seo, is féidir spásálacha PCB idir 11.45 mm agus 19.35 mm a bhaint amach. Cinntíonn úsáid stiall treorach ar an taobh íochtair den phríomhchlár ciorcaid chlóite treoir chobhsaí don teagmháil, agus ar an gcaoi sin cuirtear cosc ar chur isteach mícheart.
Chomh maith le naisc chomhthreomhar idir cláir chiorcaid chlóite, cuireann ceannaisíní bioráin uillinneacha an fhéidearthacht ar fáil naisc cheart-uillinneacha a chruthú – leis an leibhéal céanna ilúsáideachta agus iontaofachta.
Ina theannta sin, is féidir bord ciorcad priontáilte iolrach a chruachadh ar a chéile trí úsáid a bhaint as stiallacha ceannteidil a bhfuil teagmhálacha nasctha comhfhreagracha acu. Sa chás seo, is féidir spásálacha PCB idir 11.45 mm agus 19.35 mm a bhaint amach. Cinntíonn úsáid stiall treorach ar an taobh íochtair den phríomhchlár ciorcaid chlóite treoir chobhsaí don teagmháil, agus ar an gcaoi sin cuirtear cosc ar chur isteach mícheart.
Chomh maith le naisc chomhthreomhar idir cláir chiorcaid chlóite, cuireann ceannaisíní bioráin uillinneacha an fhéidearthacht ar fáil naisc cheart-uillinneacha a chruthú – leis an leibhéal céanna ilúsáideachta agus iontaofachta.

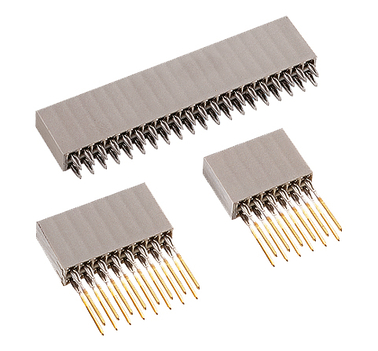

Córas: VarPol nascóir baineann / VarPol pin header
Difríocht: uasmhéid 1.55
Difríocht: uasmhéid 1.7
Difríocht: uas. 3.2
(b'fhearr 972-nn010-yx a úsáid)
Difríocht: uasmhéid 4.0
Difríocht: uasmhéid 4.0
Difríocht: uasmhéid 4.0
Difríocht: uasmhéid 4.0
Difríocht: uasmhéid 4.0
Córas: VarPol nascóir baineann / VarPol nascóir baineann le nascóirí fada
Difríocht: uasmhéid 2.95
Difríocht: uasmhéid. 1.7
PC/104
Difríocht: uasmhéid 4.0
Infhaighteacht
"Geallann ept dá chustaiméirí go mbeidh ceannáin bioráin agus earraigh VarPol le céim 2.54 mm ar fáil go fadtéarmach. Tá forbróirí crua-earraí ar fud na n-earnálacha go léir ag brath ar na ceannáin seo le blianta; cuireann siad ar chumas cláir chiorcad priontáilte a bheith nasctha go hiontaofa agus le solúbthacht mhór, nó ligeann siad do cháblaí a bheith nasctha leis an gclár ciorcad priontáilte."
CC: Ceisteanna agus freagraí faoi stiallacha bioráin agus soicéad VarPol
An féidir na stiallacha bioráin agus earraigh VarPol a úsáid chun spásáil saincheaptha PCB a bhaint amach? An bhfuil pin guide ar fáil do na ceanglóirí bioráin agus do na ceanglóirí earrachluchtaithe VarPol?An féidir cinn phionna agus ceannais luchtaithe earrach ó ept a nascadh i sraith?
An féidir na stiallacha bioráin agus earraigh VarPol a úsáid chun spásáil saincheaptha PCB a bhaint amach?
Ligeann biorán VarPol agus na nascóir baineann earraigh do spásáil PCB idir 11.45 mm agus 35.45 mm a bhaint amach.
An bhfuil pin guide ar fáil do na ceanglóirí bioráin agus do na ceanglóirí earrachluchtaithe VarPol?
Tá pin guide VarPol ar fáil mar ghabhálais le haghaidh líon póil idir 2 agus 104.
An féidir cinn phionna agus ceannais luchtaithe earrach ó ept a nascadh i sraith?
Is féidir le ept feistiú gan uaim taobh le taobh a ráthú le nascóirí VarPol.
