Ceanglóirí rigideaméadracha (nascóir) IEC 61076-4-101, céim: 2 mm
Dlús ard teagmhála: Forbraíodh an tsraith nascóirí crua-mhéadracha hm2.0 i gcomhréir leis an gcaighdeán idirnáisiúnta IEC 61076-4-101. Tá an nascóir sciathaithe le céim 2.0 mm oiriúnach d'fheidhmchláir a éilíonn dlús ard teagmhála agus iontaofacht. Dá bhrí sin, tá an-tóir ar an gcóras nascóirí i earnáil an cúlphlána. Cinntíonn an chaighdeánú comhoiriúnacht na gceangaltóirí nascóir thar mhonaróirí éagsúla.
Gnéithe
- Réimse leathan dearaí
- Modúil nascóir le céim 2 mm
- 5 nó 8 sraith
- comharthaí 12 fad
- bioráin éagsúla Pinout saincheaptha indéanta
- Ar fáil
- le nó gan sciathú (scáthú) Rátaí aistrithe sonraí suas le 3.125 Gbit/s indéanta
- Dearadh
- láidir Gacháin amhail scátháin agus códú
Iarratais
- Teileachumarsáid
- , córais
- líonra, CompactPCI
- , teicneolaíocht leighis, ríomhairí
- tionsclaíocha (IPC)

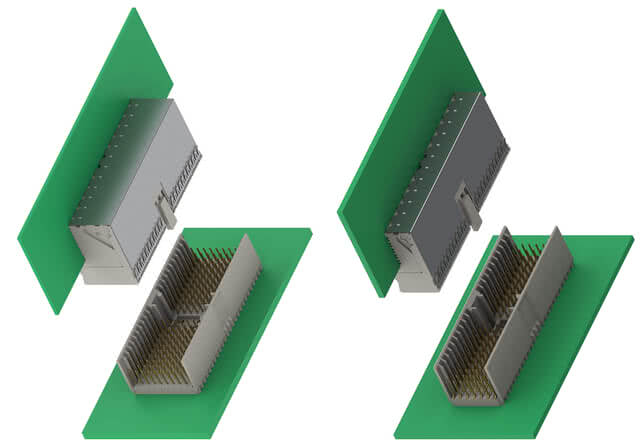

hm2.0: Forléargas
Scagaire
slataí
Ceannasóir bioráin hm2.0, cineál E Mír uimh. 246-21300-15
Líon na bpóil: 200, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

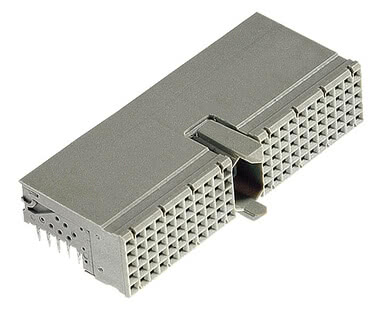

stríoc teirminéil hm2.0, cineál A Mír uimh. 244-11000-15
Líon na bpóil: 110, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
stríoc teirminéil hm2.0, cineál A Mír uimh. 244-11300-15
Líon na bpóil: 110, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
stríoc teirminéil hm2.0, cineál A Mír uimh. 244-11305-15
Líon na bpóil: 90, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
stríoc teirminéil hm2.0, cineál A Mír uimh. 244-11306-15
Líon na bpóil: 90, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

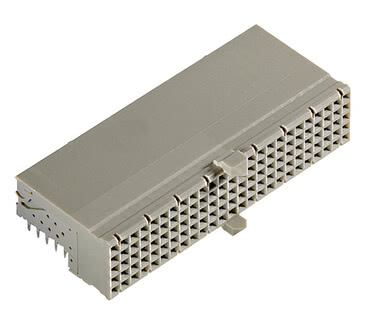

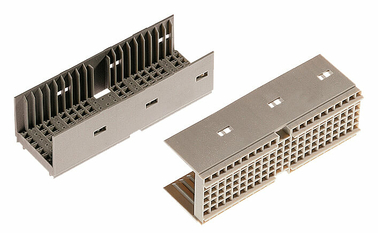

hm2.0 stiall ceanglóir de chineál AB25 Mír uimh. 244-61000-15
Líon na bpóil: 125, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 stiall ceanglóir de chineál AB25 Mír uimh. 244-61300-15
Líon na bpóil: 125, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

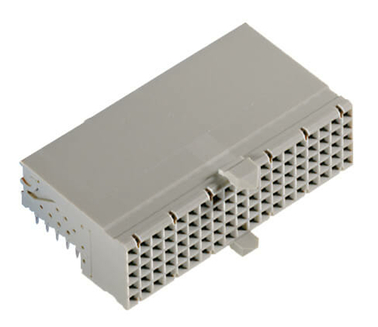

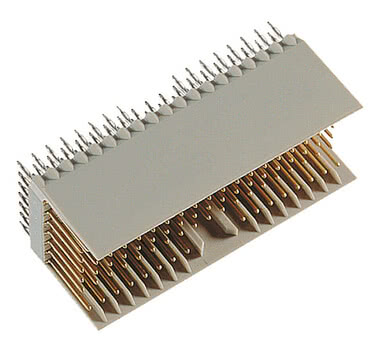

Ceannasóir bioráin hm2.0, cineál AB19 Mír uimh. 244-63000-15
Líon na bpóil: 95, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Ceannasóir bioráin hm2.0, cineál AB19 Mír uimh. 244-63300-15
Líon na bpóil: 95, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

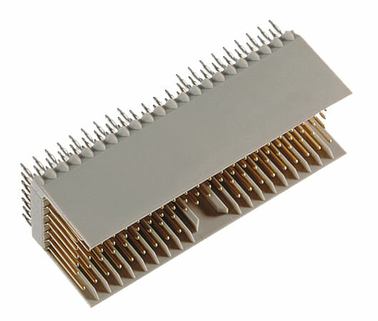

Ceannasóir bioráin hm2.0, cineál AB22 Mír uimh. 244-62000-15
Líon na bpóil: 110, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Ceannasóir bioráin hm2.0, cineál AB22 Mír uimh. 244-62300-15
Líon na bpóil: 110, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

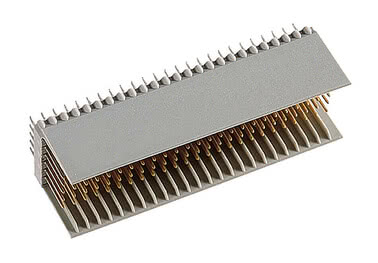

Stiall teirminéil hm2.0, cineál B25 Mír uimh. 244-21000-15
Líon na bpóil: 125, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil hm2.0, cineál B25 Mír uimh. 244-21300-15
Líon na bpóil: 125, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

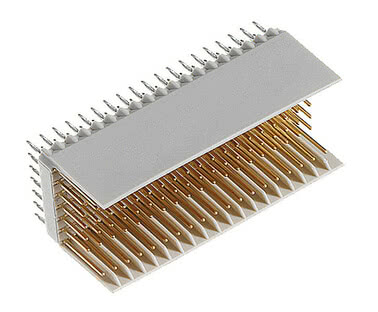

Stiall teirminéil hm2.0, cineál B19 Mír uimh. 244-23000-15
Líon na bpóil: 95, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil hm2.0, cineál B19 Mír uimh. 244-23300-15
Líon na bpóil: 95, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

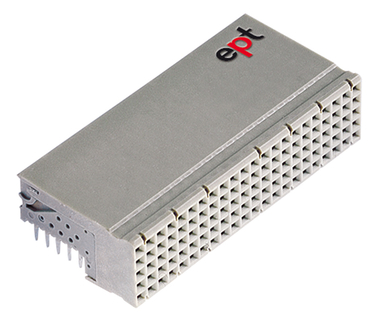

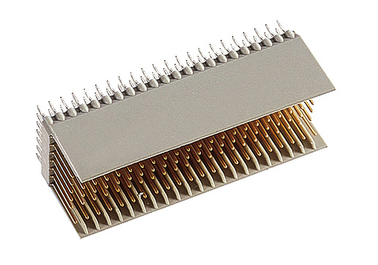

Stiall teirminéil hm2.0, cineál B22 Mír uimh. 244-22000-15
Líon na bpóil: 110, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil hm2.0, cineál B22 Mír uimh. 244-22300-15
Líon na bpóil: 110, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

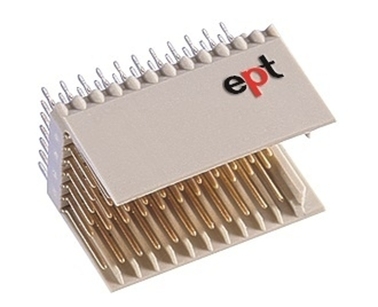

Ceannasóir bioráin hm2.0, cineál C Mír uimh. 244-31000-15
Líon na bpóil: 55, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Ceannasóir bioráin hm2.0, cineál C Mír uimh. 244-31300-15
Líon na bpóil: 55, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, le sciathú, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

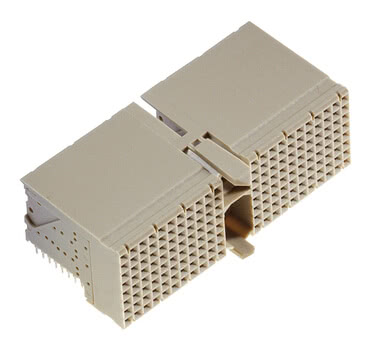

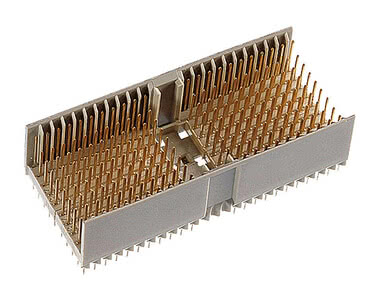

Ceannasóir bioráin hm2.0, cineál D Mír uimh. 246-11000-15
Líon na bpóil: 176, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Ceannasóir bioráin hm2.0, cineál D Mír uimh. 246-11300-15
Líon na bpóil: 176, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

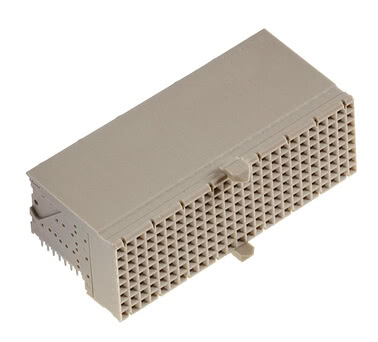

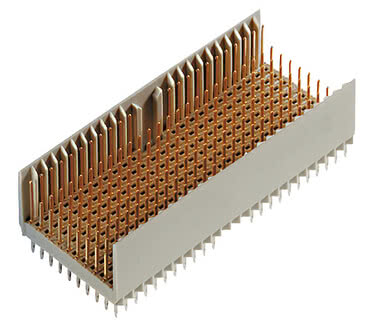

hm2.0 stríoc chríochnaithe de chineál DE Mír uimh. 246-61000-15
Líon na bpóil: 200, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 stríoc chríochnaithe de chineál DE Mír uimh. 246-61300-15
Líon na bpóil: 200, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

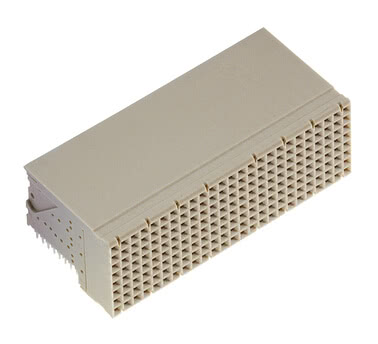

Ceannasóir bioráin hm2.0, cineál E Mír uimh. 246-21000-15
Líon na bpóil: 200, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

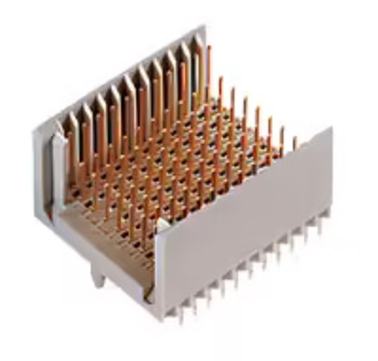

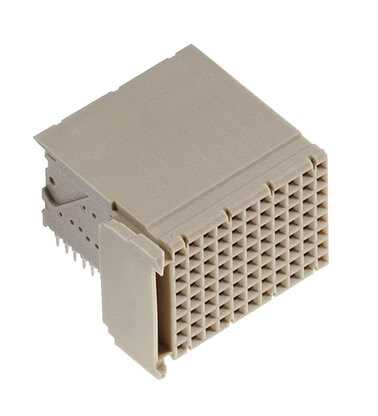

Stiall teirminéil hm2.0, cineál F Mír uimh. 246-31000-15
Líon na bpólaí: 88, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Stiall teirminéil hm2.0, cineál F Mír uimh. 246-31300-15
Líon na bpólaí: 88, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, ar fáil le sciath nó gan sciath, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

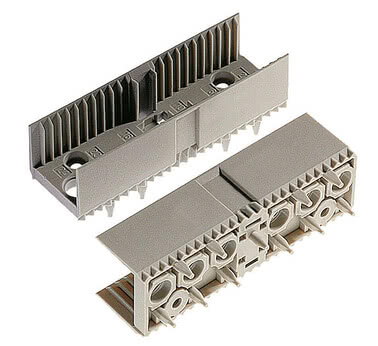

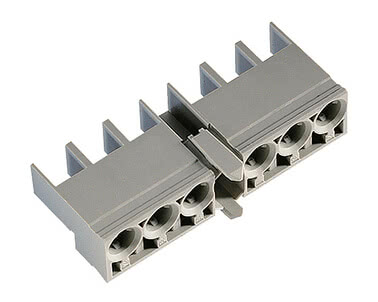

hm2.0 stríoc chríochnaithe de chineál L Mír uimh. 244-51000
do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht

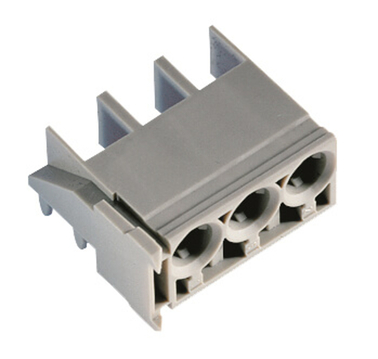

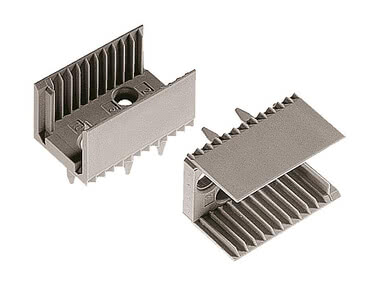

Ceannasóir bioráin hm2.0, cineál N Mír uimh. 244-52000
do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
Stiall teirminéil hm2.0, cineál A15 Mír uimh. 244-13000-15
Líon na bpólaí: 60, Fad an cheangail 2.9 mm, do thiúsanna PCB de 1.44 mm ar a laghad, neamhscáthaithe, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Stiallacha lanna

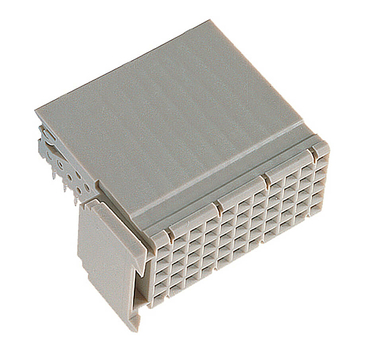

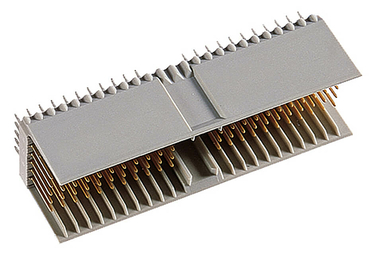

Bloc críochfoirt hm2.0, cineál C Mír uimh. 243-31320-15
Líon na bpóil: 77, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

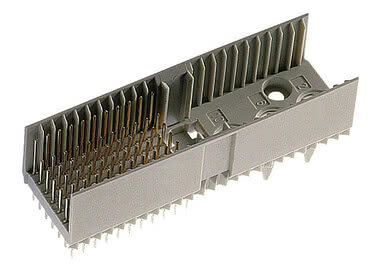

Bloc teirminéil hm2.0, cineál M Mír uimh. 243-41010-15
Líon na bpóil: 55, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
Bloc teirminéil hm2.0, cineál M Mír uimh. 243-41310-15
Líon na bpóil: 77, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11010-15
Líon na bpóil: 110, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11310-15
Líon na bpóil: 154, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11322-15
Líon na bpóil: 154, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11323-15
Líon na bpóil: 100, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11360-15F
Líon na bpóil: 154, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11709-15F
Líon na bpóil: 100, Fad an cheangail 16 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11710-15F
Líon na bpóil: 154, Fad an cheangail 16 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11715-15F
Líon na bpóil: 154, Fad an cheangail 16 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11734-15F
Líon na bpóil: 154, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

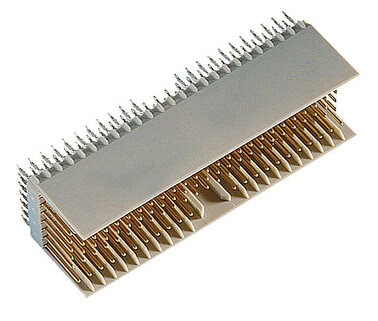

Bloc teirminéil hm2.0, cineál AB25 Mír uimh. 243-61010-15
Líon na bpóil: 125, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál AB25 Mír uimh. 243-61310-15
Líon iomlán 169, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál AB25 Mír uimh. 243-61320-15
Líon iomlán 169, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál AB25 Mír uimh. 243-61360-15F
Líon iomlán 169, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB19 Mír uimh. 243-63010-15
Líon na bpóil: 95, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB19 Mír uimh. 243-63310-15
Líon na bpóil: 127, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB19 Mír uimh. 243-63320-15
Líon na bpóil: 127, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB19 Mír uimh. 243-63360-15F
Líon na bpóil: 127, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

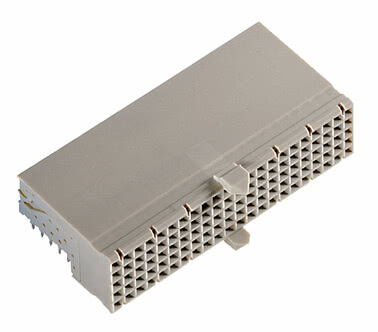

bloc teirminéil hm2.0, cineál AB22 Mír uimh. 243-62010-15
Líon na bpóil: 110, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB22 Mír uimh. 243-62310-15
Líon na bpóil: 146, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB22 Mír uimh. 243-62320-15
Líon na bpóil: 146, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál AB22 Mír uimh. 243-62360-15F
Líon na bpóil: 146, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

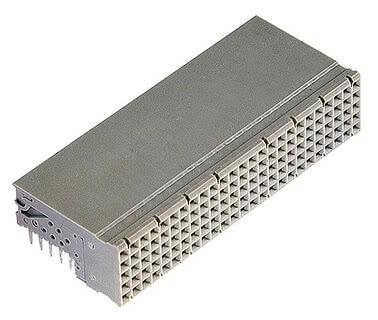

bloc teirminéil hm2.0, cineál B25 Mír uimh. 243-21010-15
Líon na bpóil: 125, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál B25 Mír uimh. 243-21020-15
Líon na bpóil: 125, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál B25 Mír uimh. 243-21310-15
Líon na bpóil: 175, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál B25 Mír uimh. 243-21320-15
Líon na bpóil: 175, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

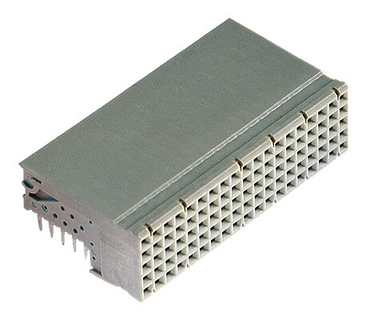

Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23310-15
Líon na bpóil: 95, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23320-15
Líon na bpóil: 133, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23360-15F
Líon na bpóil: 133, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23361-15F
Líon na bpóil: 133, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23371-15F
Líon na bpóil: 133, Fad an cheangail 16 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23700-15F
Líon na bpóil: 133, Fad an cheangail 16 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B19 Mír uimh. 243-23716-15F
Líon na bpóil: 133, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22310-15
Líon na bpóil: 154, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22311-15
Líon na bpóil: 154, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22312-15
Líon na bpoil: 132, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22320-15
Líon na bpóil: 154, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22351-15F
Líon na bpoil: 132, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22360-15F
Líon na bpóil: 154, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22361-15F
Líon na bpóil: 154, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22371-15F
Líon na bpóil: 154, Fad an cheangail 16 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál B22 Mír uimh. 243-22734-15F
Líon na bpóil: 154, Fad an cheangail 14.5 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál C Mír uimh. 243-31010-15
Líon na bpóil: 55, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál C Mír uimh. 243-31020-15
Líon na bpóil: 55, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál C Mír uimh. 243-31310-15
Líon na bpóil: 77, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál D Mír uimh. 245-11010-15
Líon na bpóil: 176, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál D Mír uimh. 245-11310-15
Líon na bpóil: 220, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál DE Mír uimh. 245-61010-15
Líon na bpóil: 200, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál DE Mír uimh. 245-61310-15
Líon na bpóil: 244, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe

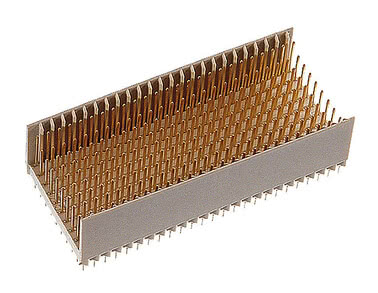

Bloc críochfoirt hm2.0, cineál E Mír uimh. 245-21010-15
Líon na bpóil: 200, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál E Mír uimh. 245-21310-15
Líon na bpóil: 250, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál F Mír uimh. 245-31010-15
Líon na bpólaí: 88, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc teirminéil hm2.0, cineál F Mír uimh. 245-31310-15
Líon na bpóil: 110, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál L Mír uimh. 243-51000
do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
Bloc teirminéil hm2.0, cineál N Mír uimh. 243-52000
do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
bloc teirminéil hm2.0, cineál A15 Mír uimh. 243-13010-15
Líon na bpólaí: 60, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál A15 Mír uimh. 243-13020-15
Líon na bpólaí: 60, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
bloc teirminéil hm2.0, cineál A15 Mír uimh. 243-13310-15
Líon na bpóil: 84, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Bloc críochfoirt hm2.0, cineál A Mír uimh. 243-11321-15
Líon na bpóil: 154, Fad an cheangail 3.7 mm, do thiús PCB > 2.2 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
Gabhálais
hm2.0 pláta sciatha íochtair, cineál D Mír uimh. 246-11600-1
22 Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8011
do stiallacha earraigh HM, Donn cnó RAL 8011
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8012
do stiallacha earraigh HM, Dearg Sútha Talún RAL 3018, Sonraíocht Teileafónaíochta
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8013
do stiallacha earraigh HM, Gorm RAL 4005
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8014
do stiallacha earraigh HM, Gorm geal RAL 5007, 5.0 V cPCI
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8021
do stiallacha earraigh HM, Taisteal Glas RAL 6011
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8031
do stiallacha earraigh HM, Buí Cádmiam RAL 1021, 3.3 I gcPCI
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8032
do stiallacha earraigh HM, Liath Sclátaí RAL 7015
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8033
do stiallacha earraigh HM, Gorm cruach RAL 5011
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8034
do stiallacha earraigh HM, Uachtar-oráiste RAL 2003
Ingearach
hm2.0 Ionsáiste códaithe do cheangaltóir ban Mír uimh. 244-8041
do stiallacha earraigh HM, Buí óchrach RAL 1024
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8011
do stríoca tomhais HM, Donn cnó RAL 8011
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8012
do stríoca tomhais HM, Dearg Sútha Talún RAL 3018, Sonraíocht Teileafónaíochta
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8013
do stríoca tomhais HM, Gorm RAL 4005
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8014
do stríoca tomhais HM, Gorm geal RAL 5007, 5.0 V cPCI
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8021
do stríoca tomhais HM, Taisteal Glas RAL 6011
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8031
do stríoca tomhais HM, Buí Cádmiam RAL 1021, 3.3 I gcPCI
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8032
do stríoca tomhais HM, Liath Sclátaí RAL 7015
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8033
do stríoca tomhais HM, Gorm cruach RAL 5011
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8034
do stríoca tomhais HM, Uachtar-oráiste RAL 2003
Ingearach
hm2.0 Códú stríoc insteallta scine Mír uimh. 243-8041
do stríoca tomhais HM, Buí óchrach RAL 1024
Ingearach
hm2.0 pláta sciatha íochtair, cineál A Mír uimh. 244-11600-1
22 Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 pláta sciatha íochtair, cineál B25 Mír uimh. 244-21600-1
25 Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 pláta sciath íochtair, cineál B19 Mír uimh. 244-23600-1
Naoi n-aon Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 pláta sciatha íochtair, cineál B22 Mír uimh. 244-22600-1
22 Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 pláta sciath íochtair, cineál C Mír uimh. 244-31600-1
11 Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 pláta sciatha íochtair, cineál E Mír uimh. 246-21600-1
25 Teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 pláta sciath íochtair, cineál F Mír uimh. 246-31600-1
11 teagmhálacha, Fad an nascóra: 3.4 mm, do thiúsanna PCB de 1.44 mm ar a laghad, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Teicneolaíocht brú-fheistithe
hm2.0 Scairt A Mír uimh. 243-5525-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt A Mír uimh. 243-5525-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt A Mír uimh. 243-5525-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt A Mír uimh. 243-5525-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt A Mír uimh. 243-5525-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB19 Mír uimh. 243-5719-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB19 Mír uimh. 243-5719-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB19 Mír uimh. 243-5719-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB19 Mír uimh. 243-5719-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB19 Mír uimh. 243-5719-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB22 Mír uimh. 243-5722-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB22 Mír uimh. 243-5722-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB22 Mír uimh. 243-5722-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB22 Mír uimh. 243-5722-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairt AB22 Mír uimh. 243-5722-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Cuibhrionn AB25 Mír uimh. 243-5725-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf AB25 Mír uimh. 243-5725-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Cuibhrionn AB25 Mír uimh. 243-5725-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Cuibhrionn AB25 Mír uimh. 243-5725-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Cuibhrionn AB25 Mír uimh. 243-5725-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Caill B25 Mír uimh. 243-5625-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Caill B25 Mír uimh. 243-5625-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Caill B25 Mír uimh. 243-5625-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Caill B25 Mír uimh. 243-5625-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Caill B25 Mír uimh. 243-5625-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Sciathán B19 Mír uimh. 243-5619-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Sciathán B19 Mír uimh. 243-5619-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Sciathán B19 Mír uimh. 243-5619-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Sciathán B19 Mír uimh. 243-5619-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Sciathán B19 Mír uimh. 243-5619-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf B22 Mír uimh. 243-5622-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf B22 Mír uimh. 243-5622-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf B22 Mír uimh. 243-5622-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf B22 Mír uimh. 243-5622-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf B22 Mír uimh. 243-5622-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf C Mír uimh. 243-5511-1/1
do thiúsanna PCB de 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf C Mír uimh. 243-5511-2/1
do thiúsanna PCB de 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf C Mír uimh. 243-5511-3/1
do thiús PCB > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf C Mír uimh. 243-5511-4/1
do thiúsanna PCB de 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
hm2.0 Scairf C Mír uimh. 243-5511-5/1
do thiús PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Tástáilte i gcomhréir le IEC 61076-4-101
Ingearach
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
Gnéithe
Úsáidtear naisc hm2.0 (nascóir) i measc rudaí eile in CompactPCI. Is caighdeán PICMG é seo do chórais ardleibhéil i dteicneolaíocht 19-inch rack technology le cúlphlána pasach. A bhuí lena ndearadh láidir agus a rátaí aistrithe sonraí de suas le 3.125 Gbit/s, tá siad oiriúnach do riachtanais dhúshlánacha ó thaobh feidhmíochta, láidreachta agus iontaofachta de. Tá an nascóir hm2.0 á úsáid níos mó agus níos mó i bhfeidhmchláir thionsclaíocha freisin, toisc go bhfuil córas meaitseála láidir aige agus, le céim 2 mm, dlús ard teagmhála. Tá an nascóir ar fáil le 5 nó 8 sraith comhartha agus 12 fhad bioráin éagsúla.
Sonraí ar an toirt
Sonraí ar an toirt
Déanaimid do nascóir saincheaptha, de réir do shainriachtanas, a mhonarú do d'fheidhmchlár.
faoi nascóir saincheaptha
anois
- Comhaireamh bioráin eile
- Airde stoic eile
- Bailchríocha teagmhála malartacha
faoi nascóir saincheaptha
anois
An caighdeán IEC 61076-4-101
Forbraíodh agus monaraíodh an tsraith nascóirí crua-mhéadracha ept hm2.0 i gcomhréir leis an gcaighdeán idirnáisiúnta IEC 61076-4-101. Cinntíonn sé seo go bhfuil caighdeán domhanda ag úsáideoirí chun cláir chiorcad priontáilte a nascadh le chéile ag úsáid nascóir ilphionna. Is féidir cláir chiorcad priontáilte a mhalartú go héasca ó chóras amháin go córas eile. Fanann paraiméadair lárnacha ar nós fixation, sciathú agus keying comhoiriúnach thar fheidhmchláir.
Tá nascóir ept hm2.0 deartha le céim méadrach 2 mm. Is féidir na nascóir seo a shocrú go héasca i líne gan cur isteach ar an céim 2 mm ag na comhéadain. Tugann an socrú piotáiste seo buntáistí ar leith i ndearadh PCB, mar nach gcuirtear aon spás amú laistigh de mhodúil nascóra aonair.
Tá modúil A, D, L agus M feistithe le bloc ilfheidhmeach. Freastalaíonn sé seo ar na hiontáin chódaithe a shonraítear sa chaighdeán. Cinntíonn na treoracha múnlaithe ailíniú ceart na stríoca lanna agus earrach i gcoibhneas lena chéile, chomh maith le cosaint aranti-rotation featuresula ndéantar teagmháil. Déantar na hiontáin chódaithe a ghlasáil ina n-áit nó a scaoileadh le huirlis shimplí ionsáite agus eastósctha.
Cuireann ept ceithre fhad éagsúla ar fáil don 'termination side' (taobh naisc) agus trí fhad don 'mating side' (taobh an phluig) de na ceanglóirí lanna hm2.0. Tá na faid nasctha éagsúla ag teastáil chun a chinntiú go ndéantar línte comhartha nó talún sonracha a bhunú nó a dhícheangal ar dtús agus tionóil á bplocáil isteach nó á mbaint amach. Tá na teirminéil fhada (11.25 mm) ag teastáil go príomha do na sraitheanna sciathaithe z agus f.
Chun ailíniú a éascú agus chun cosc a chur ar na ceanglóirí (nascóir) ó chasadh, tá na coirp inslithe (inslitheoir) fáiscthe ag na foircinn. Cinntíonn na fáiscthe seo suíomh cruinn ar an gclár ciorcaid chlóite agus soláthraíonn siad an chobhsaíocht riachtanach idir na modúil.
Chun mearbhall idir cláir chiorcad priontáilte a chosc, tá sé riachtanach keying na nascóir a shonrú i gcóras bus nua-aimseartha. Tá an rogha ckeying sonraithe cheana féin in IEC 61076-4-101. Is féidir na hiontáin chódaithe, mar a thugtar orthu, a shnapáil isteach ina n-áit de láimh i mbloc ilfheidhmeach na gcineálacha nascóra A, D, L agus M. Tá na hiontáin éagsúla dathchódaithe agus dá bhrí sin is féidir iad a aithint go tapa le sracfhéachaint.
Tá nascóir ept hm2.0 deartha le céim méadrach 2 mm. Is féidir na nascóir seo a shocrú go héasca i líne gan cur isteach ar an céim 2 mm ag na comhéadain. Tugann an socrú piotáiste seo buntáistí ar leith i ndearadh PCB, mar nach gcuirtear aon spás amú laistigh de mhodúil nascóra aonair.
Tá modúil A, D, L agus M feistithe le bloc ilfheidhmeach. Freastalaíonn sé seo ar na hiontáin chódaithe a shonraítear sa chaighdeán. Cinntíonn na treoracha múnlaithe ailíniú ceart na stríoca lanna agus earrach i gcoibhneas lena chéile, chomh maith le cosaint aranti-rotation featuresula ndéantar teagmháil. Déantar na hiontáin chódaithe a ghlasáil ina n-áit nó a scaoileadh le huirlis shimplí ionsáite agus eastósctha.
Cuireann ept ceithre fhad éagsúla ar fáil don 'termination side' (taobh naisc) agus trí fhad don 'mating side' (taobh an phluig) de na ceanglóirí lanna hm2.0. Tá na faid nasctha éagsúla ag teastáil chun a chinntiú go ndéantar línte comhartha nó talún sonracha a bhunú nó a dhícheangal ar dtús agus tionóil á bplocáil isteach nó á mbaint amach. Tá na teirminéil fhada (11.25 mm) ag teastáil go príomha do na sraitheanna sciathaithe z agus f.
Chun ailíniú a éascú agus chun cosc a chur ar na ceanglóirí (nascóir) ó chasadh, tá na coirp inslithe (inslitheoir) fáiscthe ag na foircinn. Cinntíonn na fáiscthe seo suíomh cruinn ar an gclár ciorcaid chlóite agus soláthraíonn siad an chobhsaíocht riachtanach idir na modúil.
Chun mearbhall idir cláir chiorcad priontáilte a chosc, tá sé riachtanach keying na nascóir a shonrú i gcóras bus nua-aimseartha. Tá an rogha ckeying sonraithe cheana féin in IEC 61076-4-101. Is féidir na hiontáin chódaithe, mar a thugtar orthu, a shnapáil isteach ina n-áit de láimh i mbloc ilfheidhmeach na gcineálacha nascóra A, D, L agus M. Tá na hiontáin éagsúla dathchódaithe agus dá bhrí sin is féidir iad a aithint go tapa le sracfhéachaint.
Modúlacht an chórais hm2.0
Cuireann modúil ept hm2.0 roghanna éagsúla ar fáil chun dlúis ard teagmhála a bharrfheabhsú, go háirithe nuair a chuirtear i gcomhar le naisc chomhaxialacha nó shnáthoptaice iad.
Ag baint úsáide as an modúl de Chineál A, is féidir nascóirí 50 mm ar fad a tháirgeadh in incrimintí 25 mm suas go dtí aon fhad iomlán atá ag teastáil.
Is fearr nascóir le bloc ilfheidhmeach (Cineálacha A, M, L) a shuíomh ag tús sraith nascóirí. Ar an láimh eile, ní shuítear modúil Chineál B ach amháin idir modúil eile.
Suítear modúil Chineál C agus N 25 mm ag deireadh sraith nascóirí mar gheall ar an gcosaint polaraíochta droim ar ais atá acu. Ráthaítear cóimeáil cheart na modúl leis na hoiriúintí códaithe sa bhloc ilfheidhmeach agus le modúil Chineál C agus N.
Ag baint úsáide as an modúl de Chineál A, is féidir nascóirí 50 mm ar fad a tháirgeadh in incrimintí 25 mm suas go dtí aon fhad iomlán atá ag teastáil.
Is fearr nascóir le bloc ilfheidhmeach (Cineálacha A, M, L) a shuíomh ag tús sraith nascóirí. Ar an láimh eile, ní shuítear modúil Chineál B ach amháin idir modúil eile.
Suítear modúil Chineál C agus N 25 mm ag deireadh sraith nascóirí mar gheall ar an gcosaint polaraíochta droim ar ais atá acu. Ráthaítear cóimeáil cheart na modúl leis na hoiriúintí códaithe sa bhloc ilfheidhmeach agus le modúil Chineál C agus N.
hm2.0 d'fheidhmchláir ardluais
Is féidir feidhmchláir ardluais a chur i bhfeidhm ag úsáid nascóirí hm2.0 ó ept. Faoi na coinníollacha atá leagtha amach thíos, tá rátaí aistrithe sonraí de suas le 3,125 Gbit/s bainte amach go hinfhianaithe.
- Dhá phéire de nascóir hm2.0 ó ept
- Dhá chlár FR4 chaighdeánacha, 1.6 mm ar tiús le fad riain 115 mm
- cúlphlána FR4 chaighdeánach amháin, 4.4 mm ar tiús le fad riain 400 mm
- Aird ar leith ar lochtanna nasctha, éifeacht an tsliogáin agus caillteanais dhiacleictigh i ndearadh an fheidhmchláir
Bheimis sásta tuilleadh sonraí agus litríocht theicniúil ábhartha a chur ar fáil duit maidir le feidhmchláir ardluais a úsáideann naiscí hm2.0. Ná bíodh aon leisce ort teagmháil a dhéanamh linn.
CC: Ceisteanna agus freagraí faoi hm2.0
Cé na rátaí aistrithe sonraí a bhfuil na hm2.0 nascóir oiriúnach dóibh? An féidir comhpháirteanna a phreas-fheistiú isteach sa pholl céanna ar an PCB ar an dá thaobh, ag úsáid córas cúlphlána hm2.0?
Cé na rátaí aistrithe sonraí a bhfuil na hm2.0 nascóir oiriúnach dóibh?
Cuireann na nascóir hm2.0 ar chumas rátaí aistrithe sonraí de suas le 3.125 Gbit/s.
An féidir comhpháirteanna a phreas-fheistiú isteach sa pholl céanna ar an PCB ar an dá thaobh, ag úsáid córas cúlphlána hm2.0?
Ní hea, faraor, níl sé sin indéanta. Mar sin féin, tá réiteach eile aimsithe againn air seo. Tá na ceannaisí bioráin dhírí ar fáil freisin le bioráin fhada. Ciallaíonn sé seo, tar éis an phróisis ionchuir, go gcuirtear scáthán faoi bhrú ar chúl an cúlphlána. Ligeann sé seo do na rudaí ar a dtugtar 'cártaí trasdula cúil' a bheith plugáilte isteach ón gcúl freisin.
