PC/104: Forléargas

Príomhfhíricí ar an toirt Iarratais Táirgí PC/104 Gnéithe Caighdeán PC/104 Peirspictíocht an fhorbróra Ceisteanna Coitianta

PC/104, PC/104-Plus

Is caighdeáin iad PC/104 agus PC/104-Plus do chórais Ríomhaire ar Mhódúl (CoM) a úsáidtear i ríomhairí tionsclaíocha. Murab ionann agus fachtóirí foirme coitianta eile, bíonn na modúil seo cruachta. Ligeann sé seo do chórais ríomhaireachta chasta a bheith tógtha. Cuireann PC/104 agus PC/104-Plus comhoiriúnacht iomlán crua-earraí agus bogearraí ar fáil i bhfachtóir foirme an-bheag (96 mm x 90 mm) le córas bus caighdeánaithe (ISA). A bhuí leis an gcaighdeánú seo, is féidir cártaí PC/104 éagsúla a úsáid le chéile chun tasc sonrach a chomhlíonadh.

Gnéithe

'press-fit technology' cruthaithe ó ept le Tcom press®

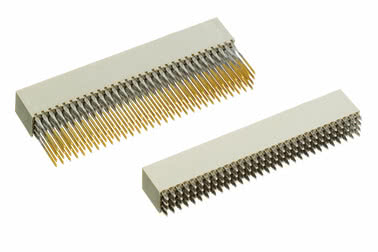

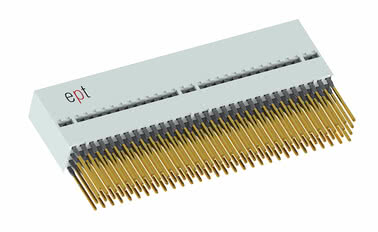

PC/104-Plus, atá ar fáil freisin le spásáil

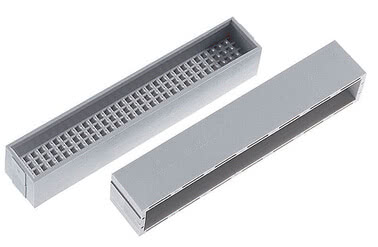

22 mm; sciatháin ar fáil mar ghabhálais
; is féidir
modhnuithe a dhéanamh ar líon na dteagmhálaithe agus/nó ar an acmhainn ualaigh mheicniúil; céim 2.54 mm

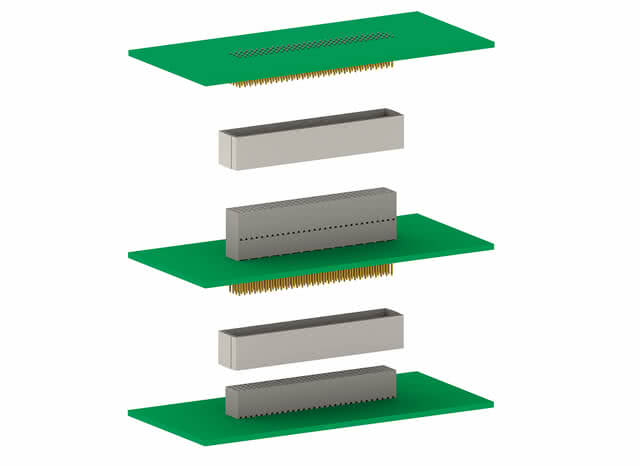

Iarratais

Ó chlár go clár le haghaidh board-to-board distance de 15.24 mm agus 22 mm

PC/104: Forléargas

Príomhfhíricí ar an toirt Iarratais Táirgí PC/104 Gnéithe Caighdeán PC/104 Peirspictíocht an fhorbróra Ceisteanna Coitianta

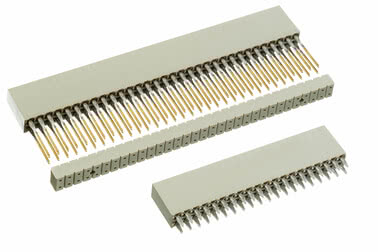

PC/104 nascóir baineann

PC/104 nascóir baineann Mír uimh. 962-40202-03

tail length 3.4 mm, number of positions: 40, performance level 3

Ag an am céanna

Plátáil tréchuir sháite

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-40202-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	3
Líon na dteagmhálaithe	40
Teicneolaíocht naisc	solder termination
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-40206-03

tail length 3.4 mm, number of positions: 40, performance level 2

Ag an am céanna

Plátáil tréchuir sháite

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-40206-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	2
Líon na dteagmhálaithe	40
Teicneolaíocht naisc	solder termination
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-40322-03

tail length 3.4 mm, number of positions: 64, performance level 3

Ag an am céanna

Plátáil tréchuir sháite

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-40322-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	3
Líon na dteagmhálaithe	64
Teicneolaíocht naisc	solder termination
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-40326-03

tail length 3.4 mm, number of positions: 64, performance level 2

Ag an am céanna

Plátáil tréchuir sháite

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-40326-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	2
Líon na dteagmhálaithe	64
Teicneolaíocht naisc	solder termination
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60202-03

tail length 3.4 mm, number of positions: 40, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60202-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	3
Líon na dteagmhálaithe	40
Teicneolaíocht naisc	press-fit technology
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60202-12

tail length 12.2 mm, number of positions: 40, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60202-12 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	3
Líon na dteagmhálaithe	40
Teicneolaíocht naisc	press-fit technology
Fad an chábla	12.2 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60206-03

tail length 3.4 mm, number of positions: 40, performance level 2

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60206-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	2
Líon na dteagmhálaithe	40
Teicneolaíocht naisc	press-fit technology
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60206-12

tail length 12.2 mm, number of positions: 40, performance level 2

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60206-12 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	2
Líon na dteagmhálaithe	40
Teicneolaíocht naisc	press-fit technology
Fad an chábla	12.2 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60322-03

tail length 3.4 mm, number of positions: 64, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60322-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	3
Líon na dteagmhálaithe	64
Teicneolaíocht naisc	press-fit technology
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60322-12

tail length 12.2 mm, number of positions: 64, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60322-12 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	3
Líon na dteagmhálaithe	64
Teicneolaíocht naisc	press-fit technology
Fad an chábla	12.2 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60326-03

tail length 3.4 mm, number of positions: 64, performance level 2

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60326-03 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	2
Líon na dteagmhálaithe	64
Teicneolaíocht naisc	press-fit technology
Fad an chábla	3.4 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104 nascóir baineann Mír uimh. 962-60326-12

tail length 12.2 mm, number of positions: 64, performance level 2

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104 nascóir baineann Mír uimh. 962-60326-12 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104
Gráid	2
Líon na dteagmhálaithe	64
Teicneolaíocht naisc	press-fit technology
Fad an chábla	12.2 mm
Spásáil PCB	15.24 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.54 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.6 N ar a laghad

Leictreach

sreabhadh oibriúcháin	uas. 1.9 A
Voltas oibriúcháin	150 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	1.2 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104-Plus pin header

PC/104-Plus pin header Mír uimh. 272-30000-31

tail length 2.8 mm, number of positions: 60, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus pin header Mír uimh. 272-30000-31 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Gráid	3
Líon na dteagmhálaithe	60
Teicneolaíocht naisc	press-fit technology
Fad an chábla	2.8 mm
Spásáil PCB	15.24 mm & 22 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.0 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 1.5 N
Tarraingt in aghaidh an teagmhála	0.3 N ar a laghad
Fórsa brú-fheistithe	uas. 90 N/pin

Leictreach

sreabhadh oibriúcháin	uas. 1.7 A
Voltas oibriúcháin	100 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.5 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104-Plus nascóir baineann

PC/104-Plus nascóir baineann Mír uimh. 264-40303-02

tail length 2.8 mm, number of positions: 120, performance level 3

Ag an am céanna

Plátáil tréchuir sháite

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus nascóir baineann Mír uimh. 264-40303-02 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Gráid	3
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	solder termination
Fad an chábla	2.8 mm
Spásáil PCB	15.24 mm & 22 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.0 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 1.5 N
Tarraingt in aghaidh an teagmhála	0.3 N ar a laghad
Fórsa brú-fheistithe	uas. 90 N/pin

Leictreach

sreabhadh oibriúcháin	uas. 1.7 A
Voltas oibriúcháin	100 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.5 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104-Plus nascóir baineann Mír uimh. 264-60303-02

tail length 2.8 mm, number of positions: 120, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus nascóir baineann Mír uimh. 264-60303-02 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Gráid	3
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	press-fit technology
Fad an chábla	2.8 mm
Spásáil PCB	15.24 mm & 22 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.0 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 1.5 N
Tarraingt in aghaidh an teagmhála	0.3 N ar a laghad
Fórsa brú-fheistithe	uas. 90 N/pin

Leictreach

sreabhadh oibriúcháin	uas. 1.7 A
Voltas oibriúcháin	100 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.5 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104-Plus nascóir baineann Mír uimh. 264-60303-12

tail length 12 mm, number of positions: 120, performance level 3

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus nascóir baineann Mír uimh. 264-60303-12 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Gráid	3
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	press-fit technology
Fad an chábla	12 mm
Spásáil PCB	15.24 mm & 22 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.0 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 1.5 N
Tarraingt in aghaidh an teagmhála	0.3 N ar a laghad
Fórsa brú-fheistithe	uas. 90 N/pin

Leictreach

sreabhadh oibriúcháin	uas. 1.7 A
Voltas oibriúcháin	100 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.5 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

PC/104-Plus 22 mm nascóir baineann

PC/104-Plus 22 mm nascóir baineann Mír uimh. 264-61303-02

tail length 2.8 mm, number of positions: 120, performance level 3, do board-to-board distance 22 mm

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus 22 mm nascóir baineann Mír uimh. 264-61303-02 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Gráid	3
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	press-fit technology
Fad an chábla	2.8 mm
Spásáil PCB	22 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.0 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 1.5 N
Tarraingt in aghaidh an teagmhála	0.3 N ar a laghad
Fórsa brú-fheistithe	uas. 90 N/pin

Leictreach

sreabhadh oibriúcháin	uas. 1.7 A
Voltas oibriúcháin	100 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.5 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

PC/104-Plus 22 mm nascóir baineann Mír uimh. 264-61303-12

tail length 12 mm, number of positions: 120, performance level 3, do board-to-board distance 22 mm

Ag an am céanna

Teicneolaíocht brú-fheistithe

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus 22 mm nascóir baineann Mír uimh. 264-61303-12 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Gráid	3
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	press-fit technology
Fad an chábla	12 mm
Spásáil PCB	22 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0
Sonraí teagmhála	cóimhiotal copair

Meicniúil

Toise an ghreille	2.0 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 1.5 N
Tarraingt in aghaidh an teagmhála	0.3 N ar a laghad
Fórsa brú-fheistithe	uas. 90 N/pin

Leictreach

sreabhadh oibriúcháin	uas. 1.7 A
Voltas oibriúcháin	100 V
Frithbhrú chun tosaigh	< 20 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.5 mm
Frithsheasmhacht inslithe	10⁶ MΩ

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Gabhálais PC/104-Plus

PC/104-Plus standoff Mír uimh. 264-16302

number of positions: 120

Féach ar thuilleadh sonraí faoin táirge

PC/104-Plus standoff Mír uimh. 264-16302 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Líon na dteagmhálaithe	120
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0

Meicniúil

Toise an ghreille	2.0 mm

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Culaith PC/104-Plus Mír uimh. 264-17302

number of positions: 120

Féach ar thuilleadh sonraí faoin táirge

Culaith PC/104-Plus Mír uimh. 264-17302 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PC/104-Plus
Líon na dteagmhálaithe	120
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	treisithe le snáithín gloine PBT, UL 94 V-0

Meicniúil

Toise an ghreille	2.0 mm

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?

Iarr nascóirí saincheaptha

» Ní féidir leat teacht ar a bhfuil á lorg agat? Iarr nascóir saincheaptha anois!

Go raibh míle maith agat! Déanfaimid athbhreithniú ar do chuid riachtanas agus déanfaimid teagmháil leat.

Má tá aon cheist agat, ná bíodh aon leisce ort teagmháil a dhéanamh linn trí ríomhphost nó ar an nguthán.

Níor aimsíodh aon táirge oiriúnach – déan fiosrú faoin táirge seo anois:

Tá na réimsí atá marcáilte le * éigeantach.

Cuideachta *

Beannacht

Céadainm *

Ainm *

Sráid *

Cód poist *

Suíomh *

Tír *

Ríomhphost *

Guthán *

Riachtanais an táirge *

Is féidir leat ár bpolasaí príobháideachais a fheiceáil anseo.

Gnéithe

Téann na nascóir PC/104 agus PC/104-Plus i bhfeidhm le press-fit technology Tcom press® trialaithe agus tástáilte de chuid ept. Cuireann siad bearnaí PCB de 15.24 mm agus 22 mm ar chumas. Ligeann modhnuithe ar líon na dteagmhálacha agus/nó ar an gcumas ualaigh mheicniúil duit teacht ar réitigh lán-saincheaptha.

PC104 2 reihig — PC/104, 2-shraith
Sonraí ar an toirt

Polaitéaréfthalatán polai(ocsaeitiléine)

PC104Plus 4 reihig — PC/104-Plus, 4-sraith
Sonraí ar an toirt

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Déanaimid do nascóir saincheaptha, de réir do shainriachtanas, a mhonarú do d'fheidhmchlár.

Comhaireamh bioráin eile
Airde stoic eile
Bailchríocha teagmhála malartacha

Déan fiosrú
faoi nascóir saincheaptha
anois

Na caighdeáin PC/104 agus PC/104-Plus

De bharr fheidhmíocht na gcomhpháirteanna a bheith ag méadú i gcónaí, b'éigean an córas PC/104 a leathnú le córas bus níos tapúla. Dá bhrí sin, cuireadh an bus PCI leis an gcóras PC/104. Tugadh sonraíocht PC/104-Plus ar an mbreiseán seo.

PC/104 agus PC/104-Plus nascóir
Cé go bhfuil an bus PC/104 comhdhéanta de dhá cheangaltóir le 40 agus 64 biorán faoi seach, ar féidir iad a shocrú go comhthreomhar, agus céim de 2.54 mm, cuireann an PC/104-Plus 120 biorán ar fáil atá spásáilte ag 2.00 mm i gceithre shraith.

Trí úsáid a bhaint as nascóirí le crios aistrithe (pinn fhada) i gcumraíocht 'press-fit technology' (feistiú brúite), is féidir roinnt clár a chruachadh go háisiúil ar a chéile (féach an léaráid). Coinnítear an spásáil a shonraíonn Comhpháirtíocht PC/104 trí úsáid a bhaint as spásálaithe agus sciatháin.
Níl gá a thuilleadh le húsáid bhreise a bhaint as standoff dá bhrí sin.

Peirspictíocht an fhorbróra

Is iad an caighdeán stampála is airde is sainairíonna d'nascóir ept, rud atá le feiceáil go soiléir go háirithe i gclóbhuailt ghlan na mbiorán teagmhála. Cinntíonn an caighdeán tógála agus na roghanna gráid atá ar fáil líon ard de mating cycles. Soláthraítear nascóir ept PC/104 agus PC/104-Plus leis an press-fit zone Tcom press® a bhfuil an-cháil air agus atá cruthaithe, rud a chinntíonn an iontaofacht is airde i ngach feidhmchlár is féidir a shamhlú.

Leis an nascóir seo, brúitear na teagmhálaithe earrachluchtaithe isteach le press-in tool simplí pláta comhréidh. Cuireann sé seo deireadh leis na costais a bhaineann le sádráil láimhe ama-íditheach agus seachnaítear an gá le hathobair ar na postálacha aistrithe. (Droichid sholadraithe, splancanna stáin) Agus na cáblaí ribín á gcrimpáil le postanna aistrithe, sleamhnaítear treoraí pin guide isteach ó thíos chun na postanna aistrithe a chobhsú. Feidhmíonn sé seo freisin mar standoff, ag cinntiú go mbaintear amach an spásáil 0.6" nuair a phéireáiltear na modúil."

CC: Ceisteanna agus freagraí faoi PC/104 agus PC/104-Plus

An bhfuil na inslitheoir de na nascóirí brú-fheistithe PC/104 agus PC/104 Plus ar fáil i ndathanna éagsúla? An gá an pin guide don cheangaltóir PC/104 agus PC/104 Plus press-fit a ordú ar leithligh mar ghabhálas? Cad atá speisialta faoin nascóir PC/104 agus PC/104 Plus?

An bhfuil na inslitheoir de na nascóirí brú-fheistithe PC/104 agus PC/104 Plus ar fáil i ndathanna éagsúla?

Tá na ceanglóirí brú-fheistithe PC/104 agus PC/104 Plus ar fáil ó ept i ndath liath agus dubh.

An gá an pin guide don cheangaltóir PC/104 agus PC/104 Plus press-fit a ordú ar leithligh mar ghabhálas?

Tá an treoraí pin guide, a chobhsáideann na post aistrithe le linn an phróisis ionsáite, mar chuid den trealamh caighdeánach do cheangaltóirí brú-fheistithe.

Cad atá speisialta faoin nascóir PC/104 agus PC/104 Plus?

Téann na nascóir PC/104 agus PC/104-Plus i bhfeidhm le press-fit technology Tcom press® trialaithe agus tástáilte de chuid ept. Ina theannta sin, cuireann na nascóirí seo bearnaí PCB de 15.24 mm agus 22 mm ar chumas.
