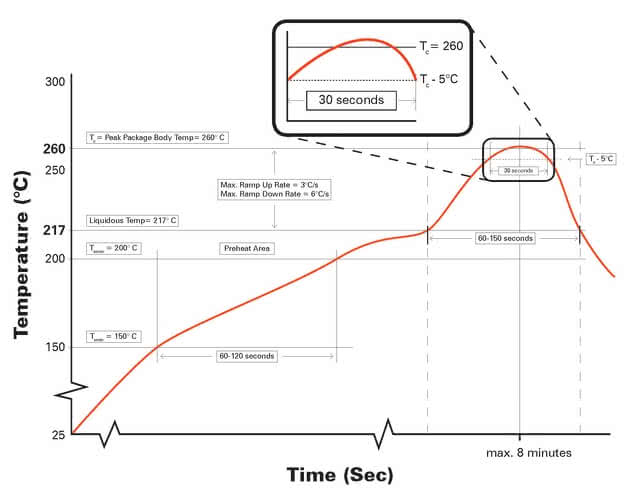

Próifíl sádrála i gcomhréir le IPC/JEDEC J-STD-020
I gcás SMT (teicneolaíocht ghearrthéarmach an tsuímh dhromchla), déantar naisc a shúidriú ar dhromchla an chiorcaid chlóite trí úsáid a bhaint as paistí teagmhála súidriúla. Chun é seo a dhéanamh, súidriúitear na comhpháirteanna ar na paistí súidriúla ainmnithe le taos súidriúcháin i bhforn athleá. Leáitear an súidriú ar dtús i gceantair aonair an fhoirn. Ansin, íslítear an teocht go mall chun ligean don súidriú soladú.
Leis an teicníc seo, is féidir cláranna ciorcad priontáilte a phobailiú ar an dá thaobh. Ina theannta sin, cuireann na nascóirí mionaithe le piotsa 0.5 mm ar chumas cóimeáil ashábhálann an-chuid spáis, rud a fhágann gur féidir comhpháirteanna a mhonarúar bhealach níos lú agus níos cost-éifeachtaí.
Aimsitheoir Táirgí: Ár gceangaltóirí SMT don leictreonaic ghluaisteánach

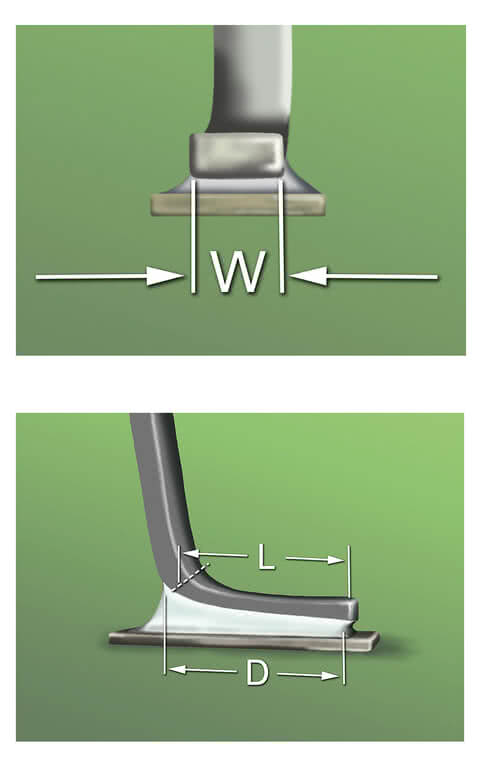

Má tá fad na cosa (L) níos lú ná trí leithead teirminéil (W), is é 100% (L) an t-íosfhad don aontas sádróide ar an taobh (D).
Ar an gcoinníoll go gcloítear le sonraíochtaí áirithe, tá an teicneolaíocht dromchla-ghiotáilte simplí le húsáid.
Ní mór an lug sádrála, an pad sádrála agus an taos sádrála a chomhordú chun alt sádrála a tháirgeadh a chomhlíonann caighdeán IPC-A-610. Is é IPC-A-610 an caighdeán domhanda anois, agus sin an fáth a n-éilítear ar mhonaróirí nascóirí a gcuid táirgí a dhearadh i gcomhréir leis freisin, d'fhonn cáilíocht agus iontaofacht an táirge a bharrfheabhsú. Mar shampla, tá an ceanglóir nua Zero8 SMT ó ept deartha chun an caighdeán is airde de Rang 3 a chomhlíonadh i gcomhréir le IPC-A-610 Eagrán G, agus cur chuige an tslabhra teagmhais á chur san áireamh. Tá Aicme 3 IPC ainmnithe d'leictreonaic ardfheidhmíochta ina gcaithfear teipeanna a chur as an áireamh. Caithfidh táirgí a rangaítear sa chatagóir seo feidhmíocht ard agus iontaofacht oibríochtúil a chinntiú go leanúnach, agus soláthar cumhachta gan bhriseadh a áirithiú ag an am céanna.
I gcomhar le huiscíú optamach, níor cheart ach a ndóthain sádróige a úsáid ag an alt sádróige chun a chinntiú go bhfanann imlíne teirminéal an chomhpháirt le feiceáil. Tugtar an uillinn teagmhála ar an uillinn idir braon de sholadán leachtach agus an bonn-ábhar; ní fhéadfaidh sé seo a bheith níos mó ná 90°. Caithfidh dromchla an ailt sholadáin a bheith cuasach ina chruth agus imeall cothrom, caolaitheach a bheith aige ag an teirminéal atá le soladú. Caithfear an forleagan uasta barr agus an forleagan taobh a roghnú sa chaoi is nach gcuirfear isteach ar an imréiteach leictreach íosta. I gcás an ró-fhadaithe taobh, ní mór a chinntiú freisin nach sáraíonn an ró-fhadaithe 25 faoin gcéad de leithead an teirminéil. Braitheann fad na coise foirme, tiús an teirminéil agus leithead an teirminéil ar dhearadh an chomhpháirt. Ba cheart
don sádrán ag an tsáil síneadh níos faide ná tiús an teirminéil, ag sroicheadh an lárphointe den lúb sheachtrach ar a laghad agus lúb uachtarach an teirminéil ar a mhéad. Níor cheart an lúb teirminéil a líonadh le sádrán, agus níor cheart don sádrán teagmháil a dhéanamh le corp an chomhpháirt. Caithfidh an leithead íosta ag deireadh an ailt shádráin a bheith cothrom le 75 faoin gcéad de leithead an teirminéil. Ba chóir go mbeadh fad íosta an ailt sholadraithe ar an taobh comhfhreagrach le fad na coise (má tá fad na coise < 3 × leithead an teirminéil), nó go mbeadh sé cothrom le nó níos mó ná trí leithead teirminéil (má tá fad na coise > 3 × leithead an teirminéil). Is iad toirt, teannas dromchla an tsoladraithe agus méid an limistéir insileadh a shocraíonn cruth an mhiniceis.
Ina theannta sin, ba chóir go mbeadh na dromchlaí nasctha le chéile i gcuar teagmhasach. Is é an cruth cuasach seo a dtugtar an meineascas air. Maidir le glaine an ailt shádróid, ní mór nach mbeadh aon iarmhar sádróid lasmuigh den alt, agus caithfidh an t-alt féin a bheith glan agus aonfhoirmeach.
Mar sin féin, is féidir le hearráidí tarlú i gcónaí le linn an socraithe ag an meaisín socraithe uathoibríoch nó le linn an phróisis shádróid ina dhiaidh sin. Léirítear iad seo, mar shampla, mar chomhpháirteanna atá in easnamh nó atá curtha go mícheart.
I measc na n-earráidí eile, d'fhéadfadh go mbeadh comhpháirteanna rothlaithe nó mí-ailínithe, teirminéil chomhpháirteanna (pinn) nach bhfuil sáite nó atá sáite go neamhdhóthanach, nó ciorcaid ghiorra agus éilliú idir na pinn. Seo an áit a dtagann an t-iniúchadh optúil uathoibríoch (AOI) i gceist. Úsáidtear é chun cigireacht a dhéanamh ar chiorcaid chlóite bhána, ar fho-strataí ceirmeacha, ar phróisis phriontála taos agus ar phróisis cóimeála, chomh maith le monatóireacht a dhéanamh ar an bpróiseas sádrála.
Ní hamháin go bhfuil an t-optamach geoiméadracht teagmhála le haghaidh sádrála iontaofa ag nascóirí SMT a d'fhorbair ept, ach tá siad oiriúnach freisin do chigireacht optúil uathoibríoch.
Buntáistí na gceangaltóirí SMT
Leis nanascóirí SMT againn, tá buntáistí lárnacha agat do d'fheidhmchláir ghluaisteán:
Mionú na gceanglóirí – níos mó spáis don leictreonaic, cóimeálacha níos dlúithe.
Laghdú costais – ní theastaíonn aon phoill sa chlár ciorcad priontáilte.
Coigilteas meáchain – a bhuí le baint na sreanganna ceangail, foirfe do thógáil éadrom.
Cáilíocht déantúsaíochta níos airde – gan aon éilliú ó ghearradh ná lúbadh sreanganna.
Táirgeadh gléasanna níos tapúla – próisis optamaithe, amanna luaidhe níos giorra.
Tionól PCB déthaobhach – an tsaoirse dearaidh is mó.
Taobh íochtair mín an chláir – comhtháthú foirfe i dtionólacha casta.
