Float27 – Ár réiteach do struchtúir snámha
Príomhghnéithe
- Píotsa 1.27 mm, spásáil PCB
- ó 26.1 mm go 30.
- 7 mm, cúiteamh toléire ±0.8 mm sna treoracha X agus Y,
- forluí teagmhála suas le 2.4 mm sa treo Z
Buntáistí
- Ard-fhriotaíocht ar chreathadh agus ar bhuille Strus
- laghdaithe ar an limistéar ceangail agus ar an alt sádrála Fórsaí
- easláintiúcháin ísle
Float27: Forbhreathnú
Stiall earraigh dhíreach
Float27 stríoc teirminéil x²ardphróifíle Mír uimh. 424-56080-51
Bar le lann dhíreach
Stiall lann One27 íseal-phróifíle Mír uimh. 413-52080-51
Bar lann próifíle mheánaigh One27 Mír uimh. 413-53080-51
Stiall lann ardphróifíle One27 Mír uimh. 403-54080-51
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
Príomhghnéithe an cheanglóir snámha Float27 SMT

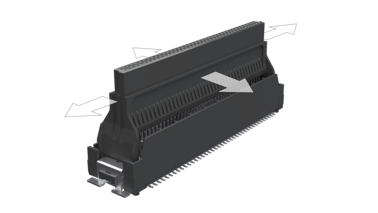

- Coigeartú
- teagmhais ± 0.8 mm i dtreonna X agus Y
- le linn an phróisis péireála
- agus nuair atá siad péireáilte
Gnéithe teicniúla an cheanglóir Float27
Sonraí ar an toirt
chun an nasc ceart a chinntiú idir an lann agus an stríoc teirminéil
chun cúiteamh a dhéanamh as mí-ailíniú láir agus uillinneach le linn na cóimeála
Ceangal slán leis an gclár ciorcaid
Próiseáil optamach a bhuí le suíomh beachtais
sádrú iontaofa le linn an phróiseála
ardneart agus marthanacht an ailt shádrála
Sonraí ar an toirt
le haghaidh naisc shlán iontaofa
Teagmháil iontaofa trí dhúnadh teagmhála ar dhromchla rollta mín
Ard-iontaofacht a bhuí le cúiteamh ard-tolaimseachta
chun cúiteamh ard-éagshaltais a bhaint amach
Ceanglóirí PCB Float27
ár gceanglóirí Float27 SMT PCB le pas 1.27 mm agus feidhm fhuálaithe go díreach é sin anois – agus i bhfad níos mó ina theannta: A bhuí lena gcumasc ard-éilimh de suas le ± 0.8 mm, tá siad thar a bheith oiriúnach do raon leathan feidhmchlár a bhaineann le hualaí an-ard turrainge agus creathanna, a dteastaíonn uathu bearnaí móra PCB a dhroicheadú agus a phróiseáiltear go huathoibríoch freisin. Trí nascóir earrach-luchtaithe Float27 a chomhcheangal le dearaí éagsúla na nascóirí lann One27, chomh maith le raon forluí mór, is féidir achar PCB nach mór ar bith ó 26.1 go 30.7 mm a bhaint amach. Geallaimid inoibritheacht den scoth do na ceangaltóirí PCB SMT a bhuí le caoinfhulaingt comhphláinéireachta de 0.1 mm amháin. Ina theannta sin, cinntítear an chruas uasta leis an teagmháil earrach dhá chos. Cén fáth nach
mbainfeá triail as na ceangaltóirí Float27 duit féin agus d'ordú do shamplaí saor in aisce anois!"
Dominik Dotzer, Bainisteoir Táirgí ag ept GmbH
CC: Ceisteanna agus freagraí faoi cheangaltóirí PCB SMT Float27
Conas is féidir nascóirí PCB SMT Float27 a chur le chéile?
Déantar an córas nascóirí Float27 a mhonarú ag úsáid teicneolaíocht feistithe dromchla (SMT) agus dá bhrí sin déantar é a shádrú go díreach ar chiorcaid chlóite. Cinntíonn bioráin shuímh ar thaobh íochtair na nascóirí Float27 suíomh cruinn ar an gciorcad clóite. Ráthaíonn ept freisin comhphláinéadacht uasta de 0.1 mm idir na teagmhálacha chun sádrú iontaofa a chinntiú le linn an mhonaraithe.
Cén chaoi ar féidir cláir chiorcad priontáilte a nascadh lena chéile ag úsáid nascóirí SMT Float27?

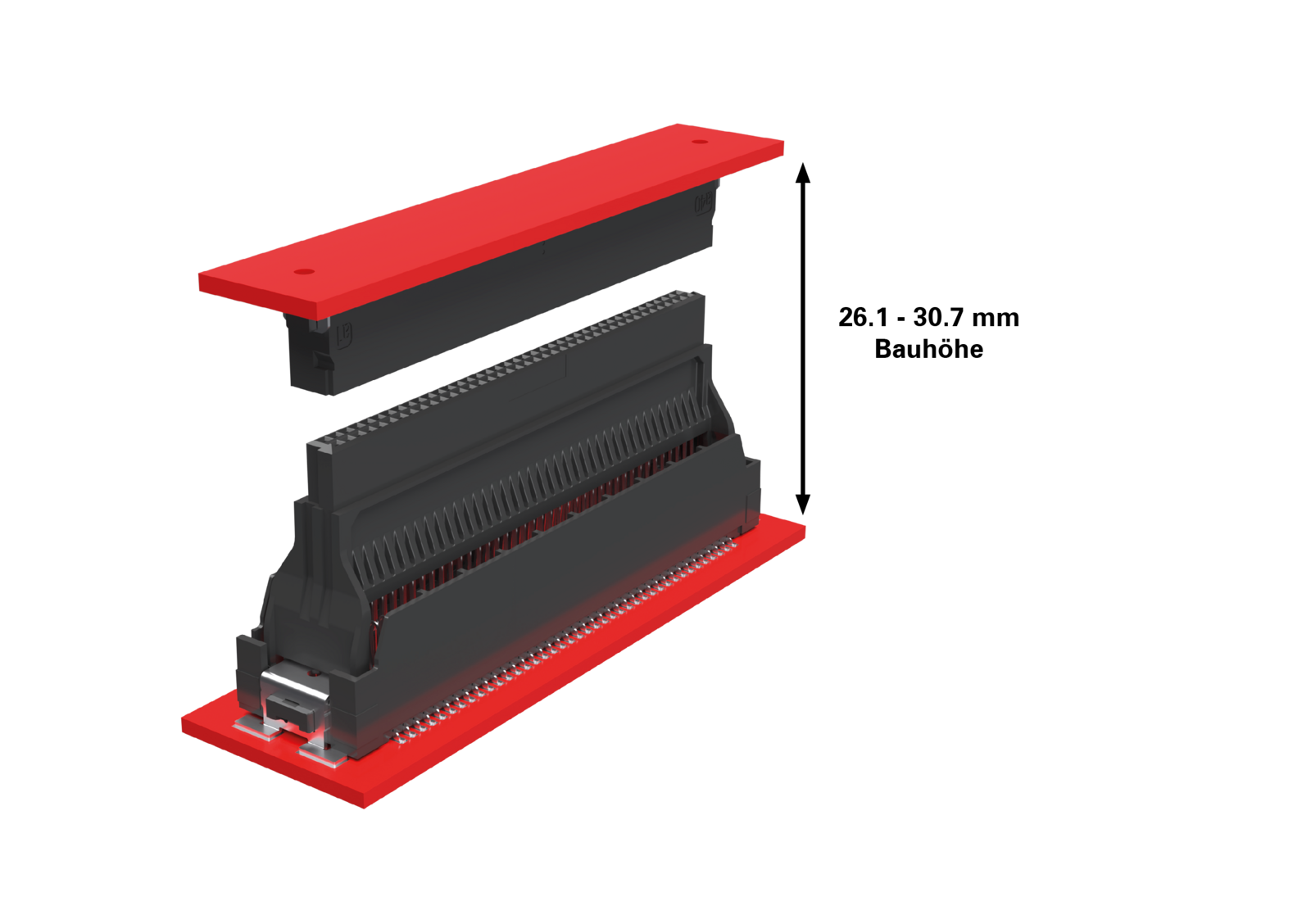

Trí iad a chomhcheangal leis na bloic chríochfoirt éagsúla ó theaghlach na gceangaltóirí One27, is féidir naisc a bhunú idir cláir chiorcad priontáilte i gcumraíochtaí comhthreomhar agus ceart-uillinne araon.
Cén spásáil PCB is féidir a bhaint amach leis na ceanglóirí Float27?
Leis na ceangaltóirí PCB Float27, is féidir spásáil PCB íosta 26.1 mm agus spásáil PCB uasta 30.70 mm a bhaint amach. Déantar é seo indéanta, i bpáirt, de bharr an raoin rómheaitseála fhlaithiúil 2.4 mm. Is féidir na ceanglóirí fireanna agus baineanna a tharraingt ó chéile suas le 1.5 mm, agus teagmháil optamach agus iontaofa á ráthú fós.
Cén fáth a bhfuil an teagmháil idir an lann agus an stríoc earraigh thar a bheith iontaofa i gceangaltóirí Float27?
I gceanglóirí Float27, bunaítear teagmháil leictreach trí theagmháil earraigh dhá-lúb a chuimsíonn biorán teagmhála an cheanglóir baineannaigh. Déantar teagmháil freisin trí dhromchla mín rollta na teagmhála earraigh. Coscann sé seo caitheamh ar an dromchla teagmhála agus cruthú scealpaí nuair a chuirtear na breiseáin Float27 isteach.
Cé na feidhmchláir a n-úsáidtear nascóirí PCB Float27 iontu?
Tá nascóirí Float27 oiriúnach do gach feidhmchlár a bhaineann le leibhéil arda turrainge agus creathanna. Maolaíonn an cúiteamh teagmhála a sholáthraíonn an cuar brú ar an limistéar sádrála, laghdaíonn sé brú ar an alt sádrála agus cinntíonn sé fórsaí íseal díthreora. Tá nascóirí Float27 oiriúnach freisin do phróisis cóimeála uathoibrithe nó nuair atá roinnt nascóirí le sádráil ar chlár ciorcad priontáilte. Cúitítear teagmhálacha déantúsaíochta leis an bhfeidhm fhlóite suas le ± 0.8 mm.
Cé na toléansanna a ghlacann ceangaltóirí PCB Float27?

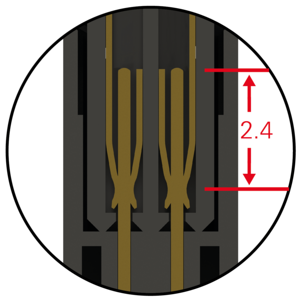

Ceadaíonn nascóirí Float27 leibhéal ard cúitimh éadulaingthe. Ciallaíonn sé seo, agus naisc fhireanna agus baineanna á meaitseáil, chomh maith nuair a bhíonn siad meaitseáilte, go bhfuil éadulaingt fhritháirimh de ±0.8 mm ceadaithe san ais fhada agus san ais thrasnach araon. Ina theannta sin, soláthraíonn forluí teagmhála de suas le 2.4 mm an leibhéal ard seo de chúitimh éadulaingthe i dtreo Z freisin.
An féidir na hailt shádrála de na ceanglóirí Float27 SMT ar an gclár ciorcad priontáilte a iniúchadh trí úsáid a bhaint as iniúchadh optúil uathoibríoch (AOI)?
Sea, tá dearadh teagmhála na nascóirí Float27 deartha le haghaidh cigireachta optúla uathoibríoch i ndiaidh an tsiúdaireachta. Tá na teagmhálacha ar na nascóirí PCB Float27 staighreáilte, rud a cheadaíonn cigireacht optúil uathoibríoch a dhéanamh ó thaobh amháin.
An bhfuil na ceanglóirí PCB ept comhlíontach le RoHS?
Is é RoHS (Srianadh ar Úsáid Substaintí Guaiseacha Áirithe) an treoir a chuireann srian ar úsáid substaintí guaiseacha áirithe in fhearais leictreacha agus leictreonacha.
Dearbhaímid go gcomhlíonann naisc Float27 ó ept Treoir RoHS 2011/65/AE, de réir an deimhnithe RoHS. Tá tuilleadh eolais le fáil faoi RoHS & REACH.
