Príomhghnéithe an cheangailteora Zero8 le teicneolaíocht ScaleX
Coigeartú fulangachta ± 0.4 mm nuair a chuirtear le chéile
Forleagan 1.5 mm i dtreonna
X agus Y; forleagan i dtreo Z
Tarchur sonraí ardluais ag 16+ Gbit/s ar a laghad
Oiriúnach
do PCIe 4.0 agus do Thras-Ethernet Tionsclaíoch. Cosaint bhreise comhartha curtha ar fáil ag sciathú.
Cad iad na buntáistí a bhaineann leis an teicneolaíocht nua ScaleX?
Conas a oibríonn teagmháil dhá thaobh? Cad iad na rátaí sonraí is féidir a bhaint amach le nascóirí Zero8? Cad iad na buntáistí a bhaineann leis an dearadh sciath dúnta? Cé chomh solúbtha is féidir le dearadh do ghléis a bheith le nascóirí Zero8? Gheobhaidh
tú na freagraí ar do chuid ceisteanna sa scannán beochana gairid seo. Caith súil air anseo díreach (nó ar YouTube)!

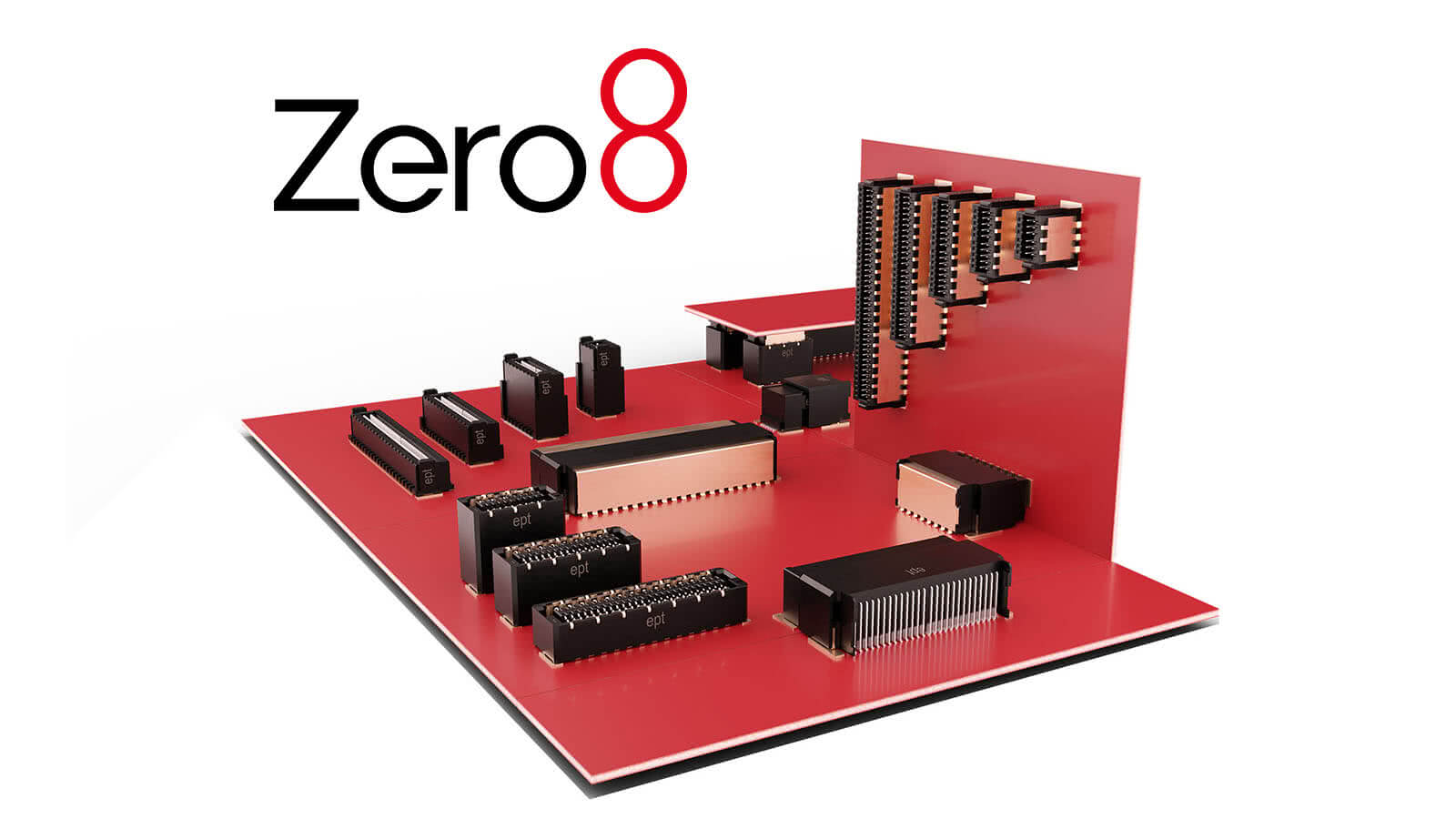

Gnéithe na gceanglóirí SMT 0.8 mm le teicneolaíocht ScaleX

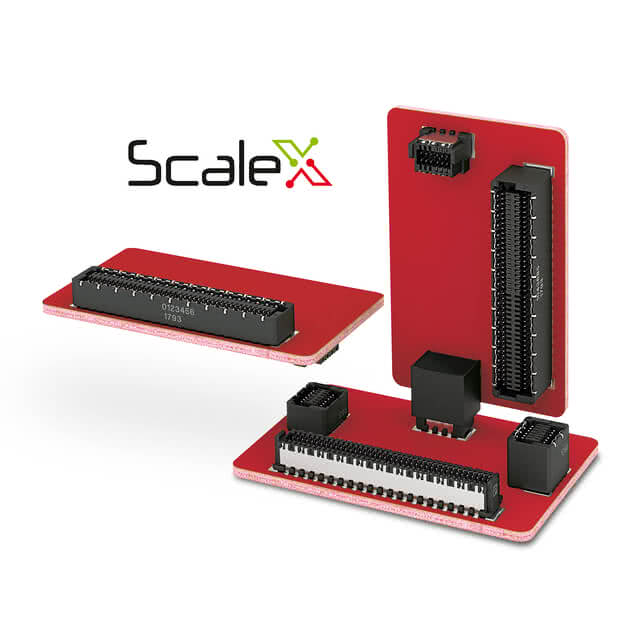

ScaleX – seasann an branda seo le teicneolaíocht teagmhála dhá thaobh atá láidir laistigh de chóras nascóirí atá inscálaithe go solúbtha.
Cuireann ár gceanglóirí teagmhála earraigh den tsraith Zero8 teagmháil thar a bheith iontaofa ar fáil a bhuí le ScaleX. Fágann sé sin go bhfuil siad an-oiriúnach d'fheidhmchláir i ndéantúsaíochtaí tionsclaíocha éilitheacha. Ní fadhb ar bith iad fiú brúnna leanúnacha, cosúil leo siúd a chruthaítear de bharr creathanna agus turrainge, do na ceanglóirí ardchaighdeáin Gearmánacha seo. Ag an am céanna, baineann tú tairbhe as lán-solúbthacht a bhuí le scálaíocht na gceanglóirí clár-go-clár.
Zero SMT Socket
Sonraí ar an toirt
anti-rotation feature
le haghaidh nasc ceart idir an Plug agus an Socket
Corrlach isteach
chun cúiteamh a dhéanamh ar lár agus ar mí-ailíniú uilleach le linn an mheaitseála
Glasáil an Bhoird
le haghaidh nasc slán leis an gclár ciorcad priontáilte
coding key
chun a chinntiú go bhfuil an nascóir sa suíomh ceart ar an gclár ciorcaid
Comhphláinéireacht
le haghaidh sádrála iontaofa le linn an phróiseála
fillet formation
le haghaidh ard-chobhsaíochta agus neart an alt sádráilte

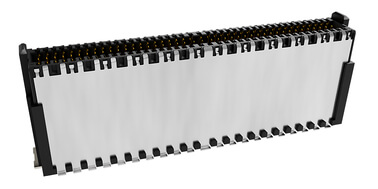

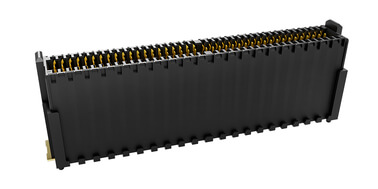

Zero SMT Plug
Sonraí ar an toirt
Córas teagmhála déthaobhach
le haghaidh naisc leictreacha iontaofa i dtimpeallachtaí tionsclaíocha (buille leictreach, creathadh, timthriall teirmeach, gáis chreimneacha)
Dromchla teagmhála mín
Cuireann na teagmhálaithe ar an taobh rollta homógéin, a bhfuil dromchlaí d'ardchaighdeán acu, ar chumas 500 mating cycles
Teagmhálaithe cosanta
Laghdaíonn geoiméadracht optamaithe teagmhála agus tí bharáin an damáiste do na teagmhálacha.

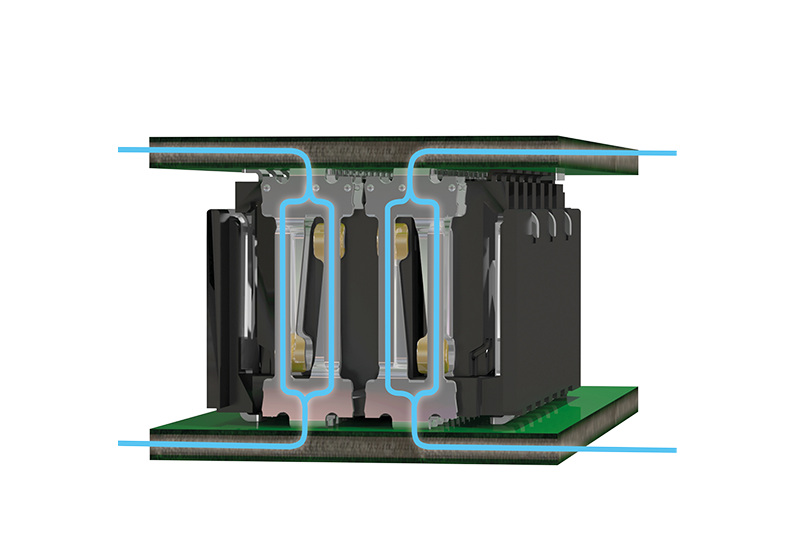

Sreabhadh sonraí
Cinntíonn geoiméadracht teagmhála atá optamaithe do HF rátaí sonraí de 16 Gbit/s.
sciathú EMC
Cinntíonn sciathú déthaobhach comhoiriúnacht leictreamaighnéadach ard le haghaidh signal integrity optamach i dtimpeallachtaí tionsclaíocha
tolerance compensation
Ard-iontaofacht trí ard-tolerance compensation
Córas teagmhála inscne-neodrach: teagmháil dhá thaobh le haghaidh an iontaofachta teagmhála is airde i gceanglóirí SMT
Murab ionann agus gnáth-cheanglóirí SMD, a bhunaíonn teagmháil trí theagmháil lanna agus teagmháil earraigh, tá teagmháil lanna agus teagmháil earraigh araon ar gach péire ceanglóirí (ploc nó soicéad) inár gceanglóir clár-go-clár Zero8 sciathaithe. Leis an teicneolaíocht chumarsáide iontaofa seo, cinntíonn an t- nascóir le fad 0.8 mm seo teagmháil dhúbailte ar phionna amháin, rud a sholáthraíonn iomarcaíocht ard agus mar sin an t-iontaofacht teagmhála is fearr. Mar thoradh air sin, cinntíonn an córas teagmhála inscne-neodrach nasc slán, láidir agus gás-dhíonach in ainneoin tionchair sheachtracha amhail turraingí, creathanna, timthriallú teirmeach agus gáis chreimneacha. Déanann an cúiteamh ard-fulaingthe de 0.4 mm nuair a bhíonn sé péireáilte, a éiríonn as córas teagmhála neamh-inscneach an cheangailteora Zero8, an ceangailteoir thar a bheith inscálaithe freisin.
Tá geoiméadracht an tí bharáin inslithe deartha freisin sa chaoi is go bhfuil na teagmhálacha sáite isteach laistigh den chorp inslithe, rud a thugann cosaint dóibh den sórt sin gur ar éigean a d'fhéadfadh damáiste a dhéanamh dóibh. Ina theannta sin, cuireann an gheoiméadracht cosc iontaofa ar na teagmhálacha a chur isteach go mícheart.
Spásáil solúbtha PCB: Na nascóirí cearta do gach riachtanas
Tá ár gceanglóirí PCB láidir agus cuireann siad cúiteamh sármhaith ar fhoighne ar fáil. Le linn an tsuiteála nó nuair a bhíonn siad ceangailte, oireann na ceanglóirí SMT do do riachtanais shonracha. Is féidir fiú mí-láimhseáil a shárú ag na ceanglóirí. Cibé rud atá i gceist agat, is féidir leat brath ar cheanglóirí Zero8.

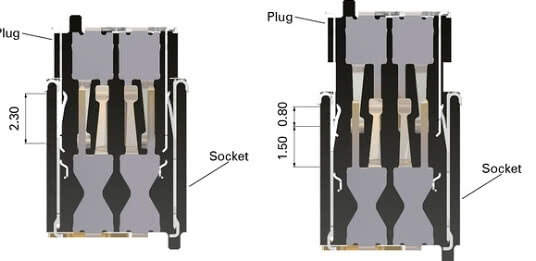

Ní gá na ceanglóirí ilpholacha ó ept a chur isteach go hiomlán go dtí an stad. A bhuí leis an raon ró-ionchuir 2.3 mm, oireann ceanglóirí ept go beacht do d'fheidhmchláir. Is féidir an ploc agus an soicéad a chur isteach go hinathraitheach laistigh de raon 1.5 mm gan cur isteach ar tharchur sonraí. Ag brath ar na riachtanais, is féidir spásálacha PCB idir 6.00 agus 21.00 mm a bhaint amach.
Trí an ploc a chur isteach go hiomlán, baintear amach an spásáil íosta is féidir ar an PCB. Le haghaidh na spásála is mó is féidir, cuir an ploc agus an soicéad isteach ina chéile ach 0.8 mm. Tá an limistéar teagmhála seo leordhóthanach chun nasc tapa agus slán a chinntiú.

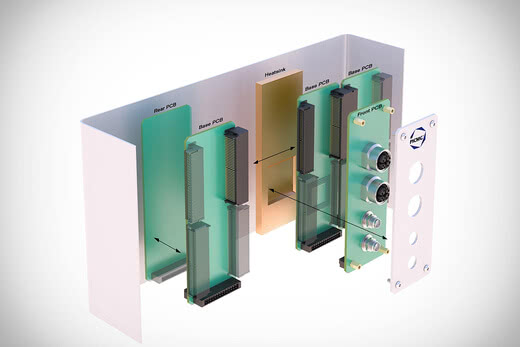

Ceanglóirí PCB Zero8 a shonraítear de réir PICMG Modblox7
Sainmhíníonn ModBlox7 an bunsonraíocht do ríomhaire bosca modúlach, ina bhfuil modúil fheidhmiúla éagsúla amhail an LAP, an soláthar cumhachta agus na hI/Oanna. Cuireann an caighdeán nua neodrach ó thaobh an díoltóra seo ar chumas úsáideoirí raon leathan de chomhcheangail gléas a chur i bhfeidhm i ndearadh modúlach trí aonaid fheidhmiúla idir-inoibritheacha. Bhí sé mar aidhm ag an PICMG® freisin costais a laghdú agus an inbhuanaitheacht a chur chun cinn. Clúdaíonn an tsonraíocht nua PICMG® an dearadh meicniúil, na haonaid fheidhmiúla mhodúlacha, agus na naisc leictreacha trí nascóirí le pinneáil réamhshainithe.
Bíonn ríomhaire bosca comhdhéanta de fhráma, d'aonad soláthair cumhachta amháin nó dhá cheann, agus de phróiseálaí (CPU) amháin nó dhó, agus suas le ceithre PCI Express agus suas le hocht I/O bunaithe ar USB ag gach ceann acu. Is féidir le gach modúl, ar a uain, suas le trí chlár ciorcad priontáilte cruachta a chuimsiú, ag brath ar chastacht an aonaid. Sonraítear toisí an ríomhaire bhosca i dtéarmaí airde agus doimhneachta. Athraíonn an leithead tosaigh, áfach, ag brath ar líon na n-aonad. Is féidir le gach ceann díobh seo, ar a seal, a bheith comhdhéanta d'aon sliotán amháin nó níos mó de na sliotáin ar a dtugtar sliotáin 1.4-orlach. Is féidir le dhá shliotán déag a bheith leagtha amach i sraith mar sin, le leithead uasta de 16.8 orlach. I gcás caighdeáin do chumraíocht
gléas modúlach, tugtar aird ar leith, ar ndóigh, ar an nascadh leictreach agus meicniúil de na modúil aonair trí nascóirí. Ag teacht le coinníollacha oibriúcháin ríomhairí bosca, is nascóir SMT é an Zero8 atá in ann luas ard a láimhseáil, a shaintréithrítear ní hamháin as a dhaingneacht eisceachtúil le linn na suiteála, ach freisin as a fhulaingthe ard le linn oibriú agus as a fhriotaíocht den scoth ar dhálaí comhshaoil díobhálacha. Ós rud é go n-éilíonn roinnt feidhmchlár nascóir breise chun iontaofacht a chinntiú trí iomarcaíocht, ní mór go mbeadh sé indéanta freisin roinnt nascóirí a úsáid ag an am céanna ar chlár ciorcad priontáilte. Éilíonn sé seo ardleibhéal de chúiteamh easailínithe le linn péireála chomh maith le caoinfhulaingtí oibríochtúla. Tá na tréithe seo go léir ag an nascóir PCB Zero8.
Ceanglóirí PCB: Sciath EMC do naisc PCB den chaighdeán is airde

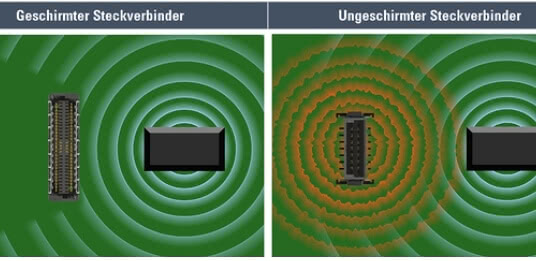

De réir mar a mhéadaíonn dlús na suiteála, is amhlaidh a mhéadaíonn an baol go mbeidh trasna-chur isteach leictreamaighnéadach ann. Chun é seo a chosc, úsáidtear nascóirí sciathaithe, mar go soláthraíonn siad comhoiriúnacht leictreamaighnéadach (EMC) níos fearr. Tá EMC ríthábhachtach d'oibriú saor ó chur isteach na gcomhpháirteanna agus na bhfeidhmchlár leictreach.
Tá sciathúdéthaobhach ar ár gceangaltóirí bord-go-bord Zero8, rud a chinntíonn an fheidhmíocht is fearr ó thaobh an EMC de. Ráthaíonn sé seo tarchur sonraí saor ó chur isteach i mbeagnach aon timpeallacht. Tá an t-ábhar sciathaithe a úsáidtear oiriúnach go sonrach do chomhpháirteanna a bhfuil riachtanais arda comhoiriúnachta leictreamaighnéadaí acu. Ráthaíonn sé seo innduchtán cúplála uasta de 10 bpicohéire. Dá bhrí sin, is iad na ceanglóirí PCB i dteaghlach Zero8 an rogha idéalach d'fheidhmchláir in Tionscal 4.0 agus Idirlíon na Rudaí Nithiúla.

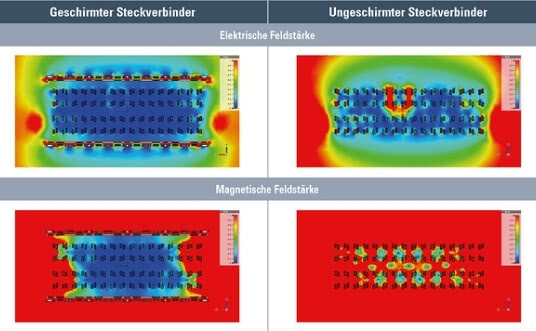

Díríonn coincheap an sciathaithe achair mhóir sruthanna trasnaíochta go hiontaofa i dtreo an cheangail talún trí theagmhálacha iolracha ar an dá chlár ciorcad priontáilte. Is féidir éifeachtaí neart na réimsí leictreacha agus maighnéadacha ar na nascóirí PCB a insamhladh go soiléir trí úsáid a bhaint as induktánas cúplála. Os a choinne sin, i gcás ina bhféadfadh an nascóir a bheith ina fhoinse trasnaíochta, cosnaítear comhpháirteanna agus páirteanna in aice láimhe go héifeachtach.
Déanaimid do nascóir saincheaptha, de réir do shainriachtanas, a mhonarú do d'fheidhmchlár.

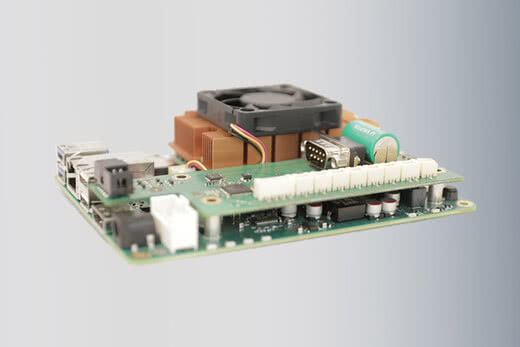

Ceanglóirí PCB Zero8 SMT le haghaidh feidhmchlár tionsclaíoch
An bhfuil tú ag lorg nascóir SMT sciúdaithe atá seasmhach agus a sholáthraíonn teagmháil iontaofa? B'fhearr dá mbeadh ceann ann ar féidir é a scálú freisin chun freastal ar do riachtanais shonracha?
Forbraíodh ár raon Zero8 de cheangaltóirí PCB le spásáil 0.8 mm d'fheidhmchláir thionsclaíocha dhúshlánacha agus cuireann sé an inscálaitheacht uasta ar fáil.
Is féidir leat cineál an cháis, líon na bpriontaí agus airde an chruach de na ceangaltóirí SMT a chur in oiriúint go saor do do riachtanais shonracha. Ráthaíonn ár gceangaltóirí PCB ráta aistrithe sonraí de 16 Gbit/s. Is féidir an nasc PCB a chur i bhfeidhm i gcumraíochtaí comhthreomhar, ceart-uillinneacha nó cothrománacha. Cuirimid soicéid agus pluganna ar fáil i leaganacha íseal-, meán- agus ardphróifíle chomh maith le leaganacha uillinneacha; tá an plug ar fáil freisin i leagan ardphróifíle x.
A bhuí leis na harduithe feistithe éagsúla, cuireann naiscí clár-go-clár Zero8 ar do chumas spásálacha PCB idir 6.00 agus 21.00 mm a bhaint amach. Tá na naiscí ept ar fáil i leaganacha ó 12 phointe go 80 pointe. Ach ní hé sin go léir: tá rogha agat freisin maidir le sciathú! Ar mhaith leat go mbeadh an dá thaobh den phéire nascóirí sciathaithe nó neamhshciathaithe? Nó nach mbeadh ach taobh amháin sciathaithe? Is fútsa an rogha. Ar aon chuma, tá gach nascóir Zero8 ploc-chomhoiriúnach lena chéile agus is féidir iad a chomhcheangal go saor, is cuma cé acu nascóirí neamhshciathaithe nó sciathaithe a roghnaíonn tú.
CC: Ceisteanna agus freagraí faoi cheangaltóirí PCB SMT Zero8
Conas is féidir Zero8 SMT-ciorcaid chlóite-nascóir a phróiseáil?Cén chaoi ar féidir cláir chiorcad priontáilte a nascadh le chéile ag úsáid nascóirí Zero8 SMT?Cén cineálacha srutha is féidir a tharchur ag úsáid naiscí Zero8?Cad iad príomhghnéithe an choincheapa nua nasctha?Cad is ciall le teicneolaíocht ScaleX?Cé na rátaí aistrithe sonraí a bhfuil na SMT nascóir Zero8 oiriúnach dóibh?Cé na feidhmchláir a bhfuil an leagan sciathaithe oiriúnach dóibh?An gcuireann dearadh naisc Zero8 suas le cuimsithe i mo chur i bhfeidhm?
Conas is féidir Zero8 SMT-ciorcaid chlóite-nascóir a phróiseáil?
Déantar cóireáil ar chóras naiscí Zero8 ag úsáid Teicneolaíocht Uasdúthach Dromchla (SMT) agus dá bhrí sin déantar é a shádrú go díreach ar chiorcaid chlóite. Soláthraítear na nascóir de ghnáth i bpacáistiú téip agus ríl, rud a chumasaíonn próiseáil lán-uathoibrithe piocála agus suite. Cinntíonn na locating peg ar thaobh íochtair na nascóirí Zero8 suíomh cruinn ar an gclár ciorcad priontáilte. Cinntíonn ept freisin comhphláinéadacht uasta de 0.1 mm idir na teagmhálaithe chun sádrú iontaofa a chinntiú le linn na próiseála.
Cén chaoi ar féidir cláir chiorcad priontáilte a nascadh le chéile ag úsáid nascóirí Zero8 SMT?
Cuireann na dearaí éagsúla laistigh den Zero8 teaghlach nascóirí ar chumas bord ciorcad priontáilte a nascadh i socruithe comhthreomhar le hardáin stacála idir 6 agus 21 mm, chomh maith le i socruithe cothrománacha nó ceart-uillinneacha.
Cén cineálacha srutha is féidir a tharchur ag úsáid naiscí Zero8?
A bhuí leis an gcóimhiotal copair ardchaighdeáin a bhfuil sármhaitheas seoltachta aige, is féidir le nascóir 50-phionna suas le 1.7 A a láimhseáil ag teocht an aeir comhthimpeallaí 20°C. Is gnách go mbaintear na luachanna seo amach le nascóirí a bhfuil céim de 1.27 mm ar a laghad acu.
Cad iad príomhghnéithe an choincheapa nua nasctha?
I ngach péire breiseán (Plug nó Socket), bíonn teagmháil lann agus female contact araon ann. Cinntíonn an dearadh dé-teagmhála seo nasc slán atá gásdhíonach i dtimpeallachtaí tionsclaíocha agus tá sé frithsheasmhach in aghaidh tionchair sheachtracha amhail turraing, creathadh, timthriallú teirmeach agus gáis chreimneacha. A bhuí leis na teagmhálacha a bheith suite ar an dromchla rollta homugaineach (rolled surface) le bailchríocha d'ardchaighdeán, ráthaítear ar a laghad 500 timthriall meaitseála (mating cycles) agus laghdaítear an caitheamh dromchla a tharlaíonn de bharr micrighluaiseachtaí.
Cad is ciall le teicneolaíocht ScaleX?
Déanann branda teicneolaíochta ScaleX cur síos ar inscálaitheacht an chórais nascóir i bhfeidhmchlár agus ar na buntáistí a bhaineann leis an teicneolaíocht teagmhála:
Naisc mheicniúla agus leictreacha iontaofa trí chóras
teagmhála déthaobhach; Dearadh solúbtha gléis: líon pin éagsúil, fachtóirí foirme agus airde cruachail le 'effective mating length' ard;
Inathraitheacht: board-to-board connector i leaganacha
sciurdaithe agus neamhshciurdaithe; Stóinseacht: Teicneolaíocht nasctha le haghaidh tolerance compensation ard agus cosaint na dteagmhálacha
. Rátaí sonraí suas le 16 Gbit/s: go roghnach le coincheap sciathaithe dúnta le haghaidh cosaint EMC ard.
Cé na rátaí aistrithe sonraí a bhfuil na SMT nascóir Zero8 oiriúnach dóibh?
Léiríonn ionsamhlúcháin a úsáideann an córas ' nascóir' de chuid Zero8 ag 16 Gbit/s ' signal integrity ' den scoth. Is féidir an ' S-parameter ' a chur ar fáil le haghaidh d'ionsamhlúchán feidhmchlár; ná bíodh aon leisce ort teagmháil a dhéanamh linn ag sales@ept.de
Cé na feidhmchláir a bhfuil an leagan sciathaithe oiriúnach dóibh?

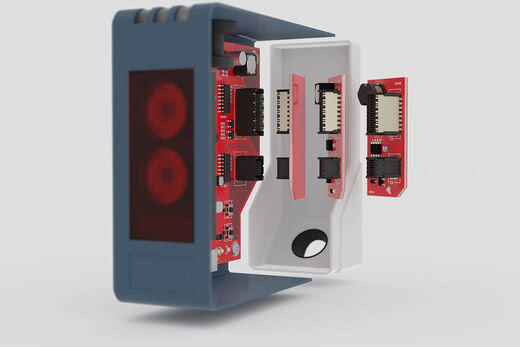

Cinntíonn coincheap an sciathaithe an t-EMC is fearr d'fheidhmchláir thionsclaíocha agus tá sé oiriúnach do gach gléas a bhfuil tarchur sonraí inmheánach ardluais aige a aicmítear mar fhoinsí trasnaíochta agus/nó mar imillí trasnaíochta: tiontairí minicíochta, soláthairtí cumhachta, córais UPS, tiománaithe leictreacha, lascthrealamh, córais rialaithe, córais I/O, gléasanna leighis, teicneolaíocht tomhais, córais chumarsáide, teicneolaíocht líonra, braiteoirí agus trealamh tarchuir físeáin.
An gcuireann dearadh naisc Zero8 suas le cuimsithe i mo chur i bhfeidhm?

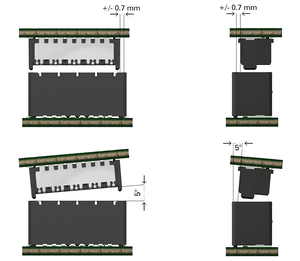

Cinntíonn an coincheap nasctha nua-fhorbartha ardleibhéal de tolerance compensation (talmhantas éadulaingthe) le linn na suiteála (mí-ailíniú uilleach suas le 5°, mí-ailíniú gathach de ± 0.7 mm) agus déanann sé talmhantas freisin ar éadulaingtí ar thaobh an fheiste de ± 0.4 mm i dtreonna x agus y – chomh maith le 1.5 mm i dtreo z – fiú nuair a bhíonn an nascóir péireáilte.
