Gach bliain, táirgeann muid roinnt billiún teagmhála stampáilte ardchruinnis don tionscal gluaisteán – a mhonaraítear go hiomlán agus go heisiach laistigh den AE. A bhuí lena dtréithe fíor-láidre, tá ár gnascóir brú-fheistithe an-oiriúnach d'fheidhmchláirard-slándála agus i ngach áit a bhfuil an neart meicniúil is mó ag teastáil.
press-fit technology: Conas a oibríonn sé
press-fit technology

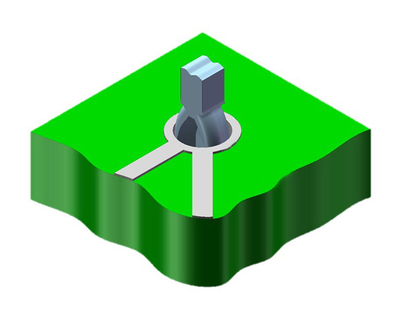

In 'press-fit technology', cruthaítear nasc leictreach idir an nascóir agus an clár ciorcad priontáilte trí phionna nascóra a bhrú isteach i bpolltréchur sa chlár.

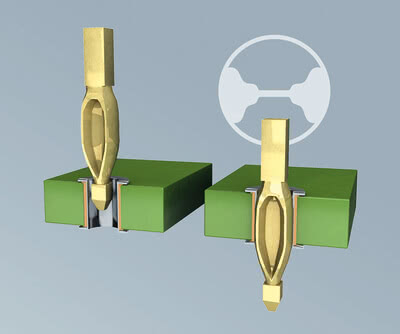

Tá press-fit technology bunaithe ar phrionsabal simplí: tá toise trasghearrthach níos mó ar fud na croise ag trasghearradh an press-fit zone de phinn teagmhála ná an poll miotalaithe sa PCB. Maolaítear an dífhoirmiú a tharlaíonn le linn na hoibre isteach de bharr an limistéir sholúbtha ar an pionna nascóra. Dá bhrí sin, ní dhéantar an muinchille PCB a dhífhoirmiú ach go han-bheag. Le linn an phróisis ionchuir, cruthaítear taitiú fuar idir an biorán teagmhála agus an poll plátaithe ar an PCB: nasc meicniúil atá gásdhíonach, frithchreimneach, ardfhriotaíochta íseal agus seoltach go leictreach. Fanann sé iontaofa agus cobhsaí fiú faoi strusanna meicniúla agus teirmeacha an-ard, amhail creathadh, lúbadh agus luaineachtaí foircneacha teochta.
Molaimid monatóireacht próisis le linn na hoibríochta brú-fheistithe: cuireann monatóireacht fórsa-aistrithe agus monatóireacht ceamara ar chumas an phointe ceangail a mheas.
Anuas ar an teicneolaíocht brú-fheistithe thriailte agus tástáilte (press-fit technology) lenár Tcom press® press-fit zone, cuireann ept réimse leathan de roghanna nasctha eile (termination technology) ar fáil freisin. Cibé acu through-hole soldering, THR nó SMT atá i gceist – tá an réiteach ceart againn do gach feidhmchlár.
press-fit technology: Éasca le húsáid
Riananna ciorcaid – press-fit technology
Ar an gcoinníoll go gcloítear leis na sonraíochtaí, tá an 'press-fit technology' simplí le cur i bhfeidhm. Tá ról lárnach ag ceithre pharaiméadar anseo: an drill diameter, trastomhas an phoill thrídhealaithe mhiotalaithe, tiús na muinchille copair laistigh den pholl trídhealaithe, agus dromchlaanchláirchiorcadpriontáilte.
Má tá sé beartaithe comhpháirteanna SMD agus naisc phreas-fheistithe nascóir a fheistiú ar chlár ciorcaid chlóite, ní mór seicheamhsonrach a leanúint: ní mór comhpháirteanna le teirminéil sholadóra a fheistiú ar dtús. Nuair a bheidh na comhpháirteanna go léir sádráilte ar an gclár ciorcaid chlóite ag úsáid modh oiriúnach, is féidir na naisc brú-fheistithe a fheistiú. Tá an t-ord seo tábhachtach: dá n-inbhéartófaí ord an phróisis, chuirfí na naisc brú-fheistithe faoi ardstrus teirmeach. Bheadh sádráil (neamhrialaithe) ina dhiaidh sin ar an 'press-fit zone' mar thoradh air seo, rud a chiallaíonn nach bhféadfaí crios slán, aerdhíonach a ráthú a thuilleadh.
Ina theannta sin, ní mór an t-acharceart a choinneáil ó imeall an chiorcaid chlóite agus ó chomhpháirteanna leictreonacha íogaire (e.g. comhpháirteanna ceirmeacha), chomh maith leis na naisc chuig na rianchiorcaid chlóite. Tríd an achar íosta a choinneáil, seachnaítear go ndéanfaí damáiste d'ábhar an chiorcaid chlóite nó do na comhpháirteanna leictreonacha de bharr na bhfórsaí a imríonn an 'press-fit zone', agus cinntítear nach scriosfar sraitheanna an chiorcaid chlóite.
press-fit technology: Buntáistí
An teicneolaíocht
nasctha is láidre agus is iontaofa; marthanacht
fhada; nasc
gás-dhíonach; fórsaí
ard coinneála; gan aon lochtanna sádrála, iarmhair sreafa ná a leithéid
; gan gá
le glanadh breise; is féidir
é a athchúrsáil trí bhrú amach go simplí; próiseas
cóimeála éifeachtach agus cost-éifeachtach; an-oiriúnach do bhratú PCB nó do potting na cóimeála iomláine
press-fit technology: raon ept don tionscal gluaisteán
Déanaimid déantúsaíocht roinnt billiún teagmháil in aghaidh na bliana, go heisiach laistigh den AE , do dhéantúsaíochtaí agus d'fheidhmeanna éagsúla laistigh den tionscal gluaisteán. Tá ár limistéir brú-fheistithe ar fáil i dtiús stríoca ó 0.2 go 1.2 mm do thrastomhais poll ó 0.56 go 2.0 mm, nó saincheaptha go hiomlán de réir do chuid riachtanas.
Páipéar bán saor in aisce ar bhunús an 'press-fit technology'
An bhfuil eolas teicniúil domhain ar press-fit technology á lorg agat? Chun sonraí cuimsitheacha a fháil ar bhunphrionsabail press-fit technology, íoslódáil ár bpáipéar bán saor in aisce anseo.
