MicroTCA – Ceanglóirí Cumhachta
Tá MicroTCA® bunaithe ar an gcur chuige maidir le modúil AdvancedMC™ a chur isteach go díreach sa backplane. Is é an aidhm atá leis ná córais níos lú agus níos solúbtha a thógáil, neamhspleách ar chártaí iompair agus ar AdvancedTCA®. Tá MicroTCA® dírithe ar fheidhmchláir nach dteastaíonn an oiread sin cumhachta ríomhaireachta uathu, ach ina bhfuil méid dlúth agus costais ísle thar a bheith tábhachtach. Osclaíonn sé seo réimsí breise feidhme sa mheán- agus san íseal-deireadh, mar shampla i bpróiseáil íomhánna, sa teicneolaíocht leighis nó sa teicneolaíocht uathoibrithe.
Gnéithe
- Comhlíonann sé ceanglais PICMG.
Iarratais
- Feidhmchláir chumhachta,
- próiseáil íomhánna,
- teicneolaíocht leighis,
- teicneolaíocht uathoibrithe
MicroTCA: Forbhreathnú
Scagaire
Cumhacht

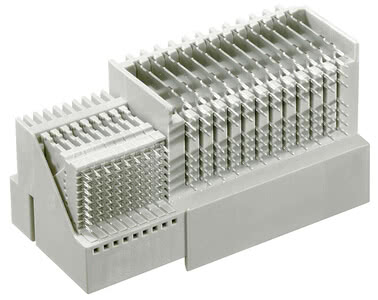

Aschur Mhodúl Cumhachta MTCA Mír uimh. 501-50096-183
Líon na bprionán: 72 comhartha, 24 cumhachta, Teicneolaíocht nasctha: Brú-fheistiú, Comhlíonann sé ceanglais PICMG.
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig

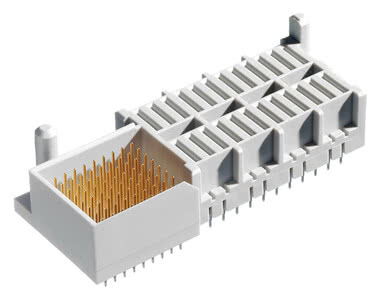

Cúlphlána Cumhachta MTCA Mír uimh. 502-50096-183
Líon na bprionán: 72 comhartha, 24 cumhachta, Teicneolaíocht nasctha: Brú-fheistiú, Comhlíonann sé ceanglais PICMG.
Ingearach
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
Gnéithe

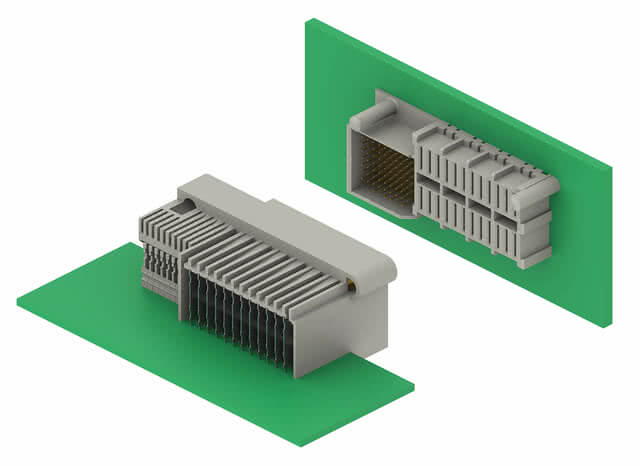

Cuireann na nascóirí do MicroTCA agus AdvancedTCA, atá deartha le haghaidh suiteáil brú-fheistithe, ar chumas tarchur sonraí ardluais. Déantar an tsuiteáil brú-fheistithe go héasca ag úsáid teicníc brú-fheistithe painéil chomhréidh. Cé go ndéantar an nascóir AMC coibhneasta a fheistiú ar an gclár iníne sa chóras ATCA, úsáideann an córas µTCA nascóir díreach a fheistítear go díreach ar an gcúlphlána.
Sonraí ar an toirt
AdvancedTCA® & MicroTCA® – Sonraíochtaí PICMG
Is sonraíochtaí iad AdvancedTCA® agus MicroTCA® a d'fhorbair an PICMG® d'fhonn réitigh chrua-earraí chaighdeánaithe a sholáthar chun freastal ar éilimh an trácht sonraí atá ag méadú agus ar réitigh nua chumarsáide.
Tá AdvancedTCA® dírithe go príomha ar bhonneagar na gcóras teileachumarsáide a bhfuil na riachtanais infhaighteachta is airde acu. Le AdvancedTCA®, is féidir córais mhodúlacha a thógáil ag úsáid comhpháirteanna ó mhonaróirí éagsúla. Dá bhrí sin, cuireann an teicneolaíocht seo deis ar fáil chun córais sholúbtha agus costéifeachtacha a fhorbairt níos tapúla ná mar a bhí indéanta roimhe seo le córais dhílseánaigh.
Go coincheapúil, is ailtireacht inscálaithe ardfheidhmíochta í AdvancedTCA® a shaintréithrítear le dlús ard feidhmiúil, infhaighteacht agus cosaint don todhchaí, agus ar féidir go leor feidhmchlár atá dírithe ar an todhchaí a chur i bhfeidhm ar a hardán. Tá rátaí sonraí inscálaithe de roinnt Tgigighiotán in aghaidh an tsoicind, tacaíocht ilphrótacail, comhtháthú seirbhísí nua, agus cónascadh líonraí rochtana, croíleacáin agus optúla go léir mar chuid de seo, mar aon le comhtháthú feidhmeanna ionaid sonraí. Léiríonn comhéadain do Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express agus RapidIO an tsolúbthacht ard atá ag ailtireacht AdvancedTCA®. Gné lárnach eile de na córais is ea an ard-infhaighteacht de 99.999%.
Chun an córas AdvancedTCA® atá curtha síos air thuas a dhéanamh níos cost-éifeachtaí fós, d'fhorbair an PICMG® an caighdeán AdvancedMC™ (Cárta Meánsín Ardleibhéil). Is cártaí beaga iad na modúil AdvancedMC™ a phlugáiltear isteach i 'gcárta iompair' (cárta iompair i bhfoirm inínechárta AdvancedTCA®) go comhthreomhar mar fheidhmchlár meánsín. Níl sa chlár iompair ach feidhmeanna bainistíochta, agus is trí mhodúil AdvancedMC™ a chuirtear an fheidhmchlár féin i bhfeidhm. Tá
MicroTCA® anois bunaithe ar an gcur chuige maidir le modúil AdvancedMC™ a chur isteach go díreach sa chúlphlána. Is é an aidhm ná córais níos lú agus níos solúbtha a thógáil, neamhspleách ar chláir iompair agus ar AdvancedTCA®. Tá MicroTCA® dírithe ar fheidhmchláir nach dteastaíonn an oiread sin cumhachta ríomhaireachta uathu, ach ina bhfuil méid dlúth agus costais ísle mar na príomhchúrsaí. Osclaíonn sé seo réimsí breise feidhme sa mheán- agus san íseal-deireadh, mar shampla i bpróiseáil íomhánna, sa teicneolaíocht leighis nó sa teicneolaíocht uathoibrithe.
Go coincheapúil, is ailtireacht inscálaithe ardfheidhmíochta í AdvancedTCA® a shaintréithrítear le dlús ard feidhmiúil, infhaighteacht agus cosaint don todhchaí, agus ar féidir go leor feidhmchlár atá dírithe ar an todhchaí a chur i bhfeidhm ar a hardán. Tá rátaí sonraí inscálaithe de roinnt Tgigighiotán in aghaidh an tsoicind, tacaíocht ilphrótacail, comhtháthú seirbhísí nua, agus cónascadh líonraí rochtana, croíleacáin agus optúla go léir mar chuid de seo, mar aon le comhtháthú feidhmeanna ionaid sonraí. Léiríonn comhéadain do Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express agus RapidIO an tsolúbthacht ard atá ag ailtireacht AdvancedTCA®. Gné lárnach eile de na córais is ea an ard-infhaighteacht de 99.999%.
Chun an córas AdvancedTCA® atá curtha síos air thuas a dhéanamh níos cost-éifeachtaí fós, d'fhorbair an PICMG® an caighdeán AdvancedMC™ (Cárta Meánsín Ardleibhéil). Is cártaí beaga iad na modúil AdvancedMC™ a phlugáiltear isteach i 'gcárta iompair' (cárta iompair i bhfoirm inínechárta AdvancedTCA®) go comhthreomhar mar fheidhmchlár meánsín. Níl sa chlár iompair ach feidhmeanna bainistíochta, agus is trí mhodúil AdvancedMC™ a chuirtear an fheidhmchlár féin i bhfeidhm. Tá
MicroTCA® anois bunaithe ar an gcur chuige maidir le modúil AdvancedMC™ a chur isteach go díreach sa chúlphlána. Is é an aidhm ná córais níos lú agus níos solúbtha a thógáil, neamhspleách ar chláir iompair agus ar AdvancedTCA®. Tá MicroTCA® dírithe ar fheidhmchláir nach dteastaíonn an oiread sin cumhachta ríomhaireachta uathu, ach ina bhfuil méid dlúth agus costais ísle mar na príomhchúrsaí. Osclaíonn sé seo réimsí breise feidhme sa mheán- agus san íseal-deireadh, mar shampla i bpróiseáil íomhánna, sa teicneolaíocht leighis nó sa teicneolaíocht uathoibrithe.
Peirspictíocht an fhorbróra
I gcás feidhmchlár MicroTCA®, cuireann ept seachadóirí cumhachta ar fáil a chloíonn le sonraíocht PICMG®. Comhlíonann seachadóirí ept na caighdeáin cháilíochta is airde, rud a chuidíonn le hiontaofacht chóras MicroTCA® a mhéadú go mór, agus cloíonn siad le ceanglais PICMG.
CC: Ceisteanna agus freagraí faoi MicroTCA
Cé na srutha is féidir a tharchur trí cheangaltóir an mhodúil chumhachta? An bhfuil nascóirí MicroTCA® de chuid ept comhoiriúnach le nascóirí eile ar an margadh?
Cé na srutha is féidir a tharchur trí cheangaltóir an mhodúil chumhachta?
Is féidir leis an gceangaltóir modúl cumhachta suas le 12 amper a iompar.
An bhfuil nascóirí MicroTCA® de chuid ept comhoiriúnach le nascóirí eile ar an margadh?
Ráthaíonn ept lán-chomhoiriúnacht trasnaí le gach ceangaltóir MicroTCA® atá ar fáil ar an margadh agus atá sonraithe de réir PICMG ATCA 3.0 R2.0.
