Naisc PCB dlútha agus láidre in SMT

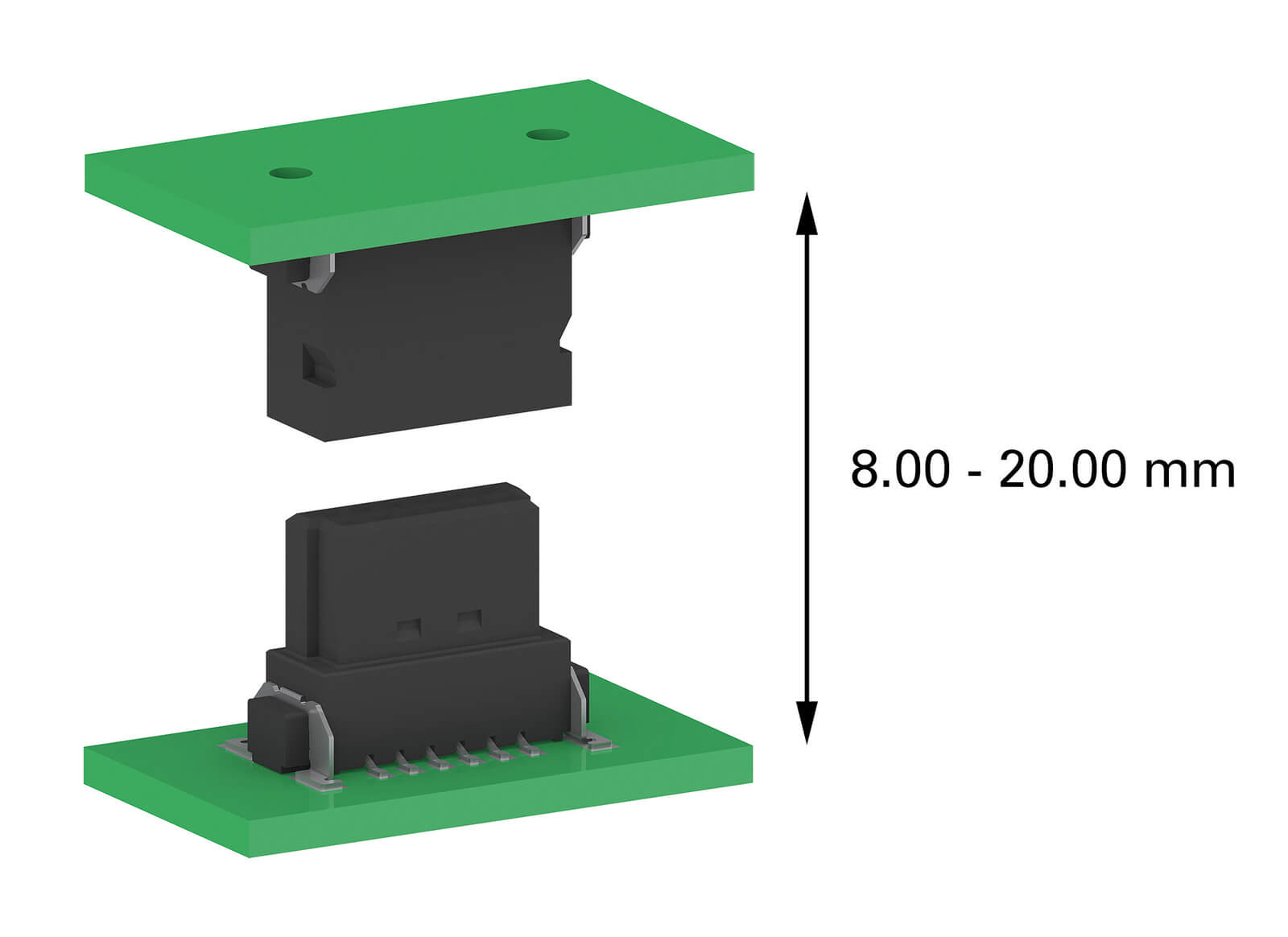

Le nascóirí One27 ó ept, is féidir spásáil PCB idir 8.00 agus 20.00 mm a bhaint amach.

One27 Leiterplattenabstaende NEU 2023

Gnéithe

12 go 80 teagmháil
1.4 A toilleadh reatha
500 timthriall meaitseála
Iontaofacht uasta teagmhála
Comhoiriúnacht tástáilte le soláthraithe eile Fáilte

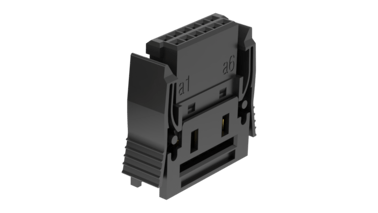

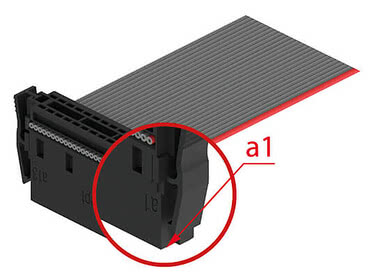

ceannais IDC ar fáil ina haonar nó
réamhthionólta le cábla Pacáistithe i dteip & i rolla Tástáilte
de réir LV214

Iarratais

Bord-go-bord (meánstór) ó 8 mm go 20.00 mm
Ceangail chomhthreomhar agus

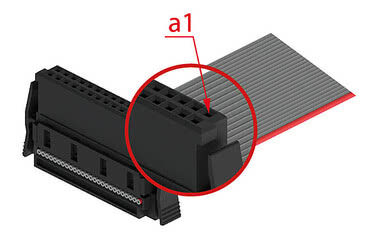

cheart-uillinne Ceangal IDC le cábla ribín

One27: Forléargas

Príomhfhíricí ar an toirt Iarratais Táirgí One27 Físeán buaicphointí Gnéithe Spásáil sholúbtha Peirspictíocht an fhorbróra Rannóg Ceisteanna Coitianta Teistiméireachtaí

Stiall earraigh dhíreach

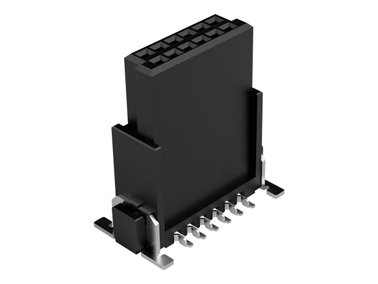

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm

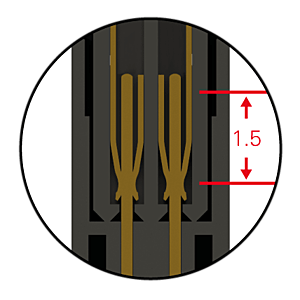

Forluí teagmhála	1.5 mm

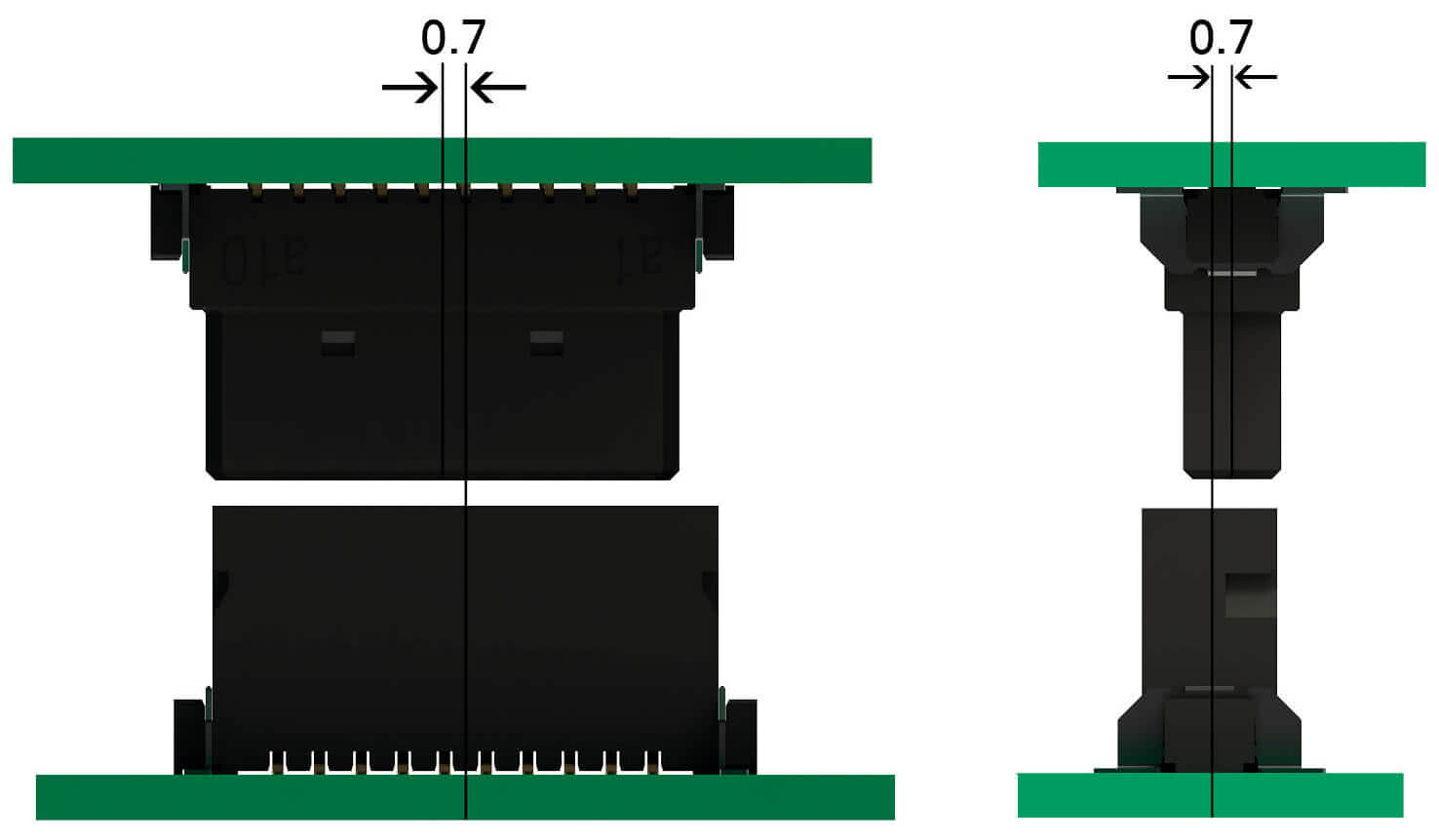

Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm

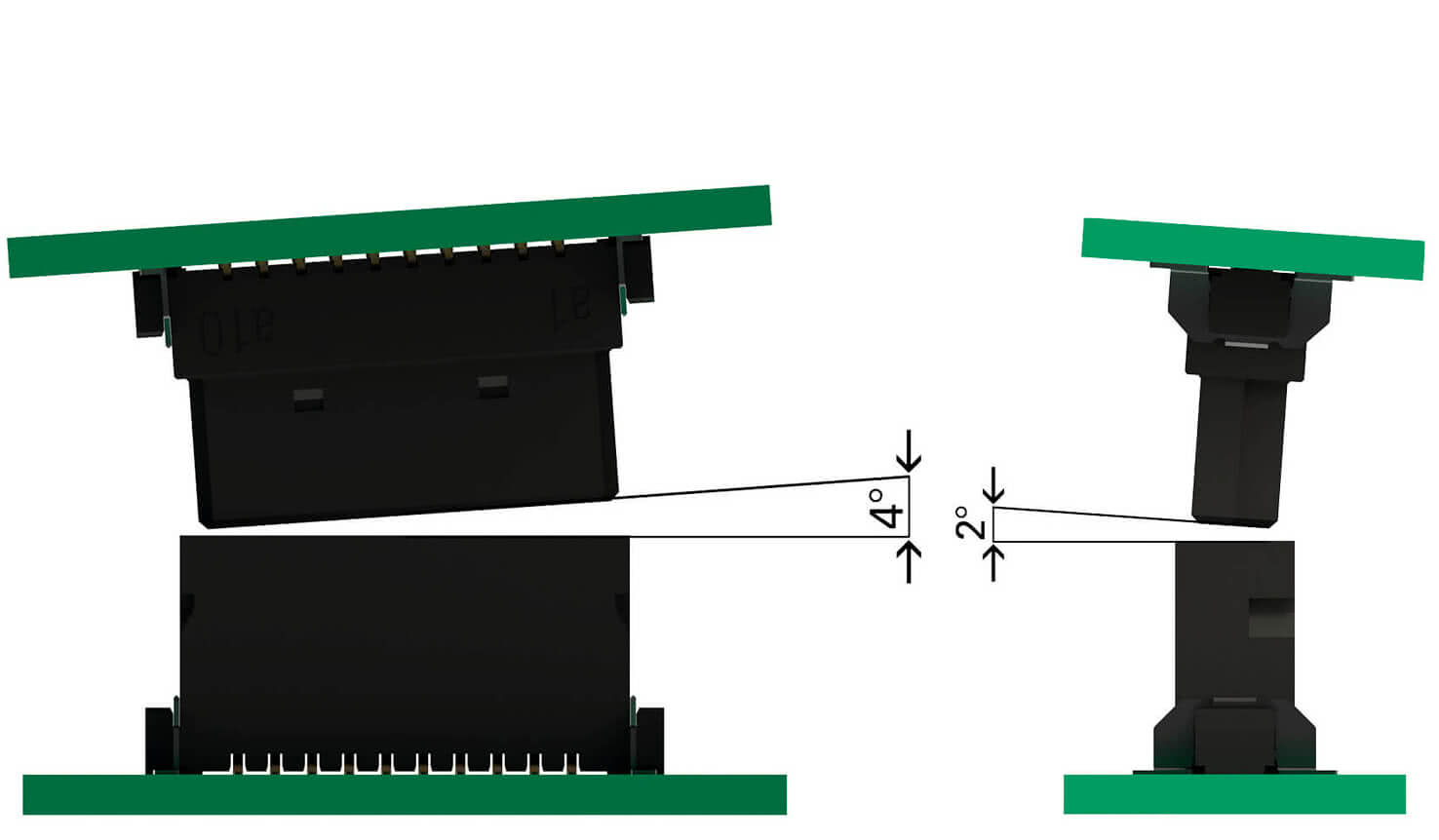

Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

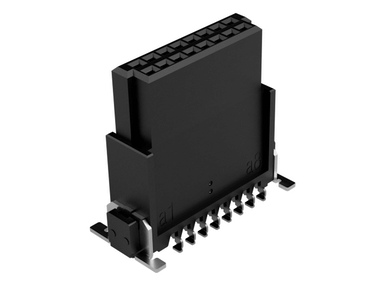

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

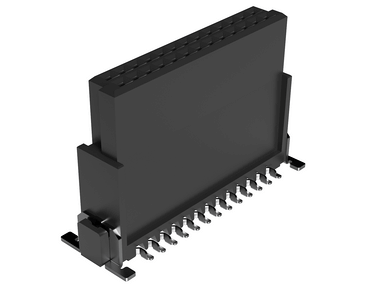

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

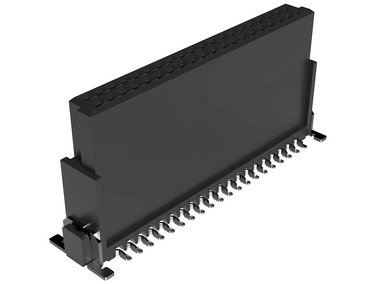

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54050-51

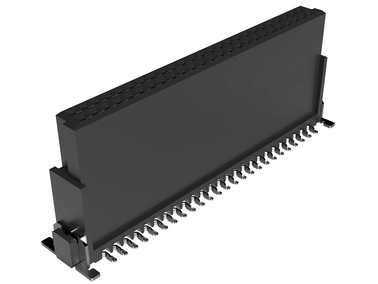

ept One27 Federleiste gerade high 404 54050 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

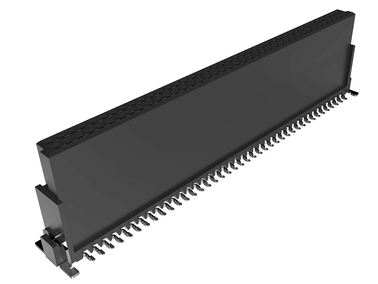

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

Is féidir iad a chomhcheangal chun spásáil PCB de 15.4–20.0 mm a bhaint amach., Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 13.65 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí ardphróifíle One27 Mír uimh. 404-54080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	15.4–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

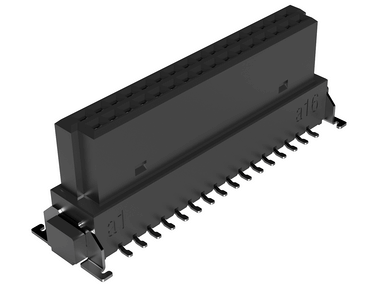

One27 Federleiste meánphróifíle Mír uimh. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

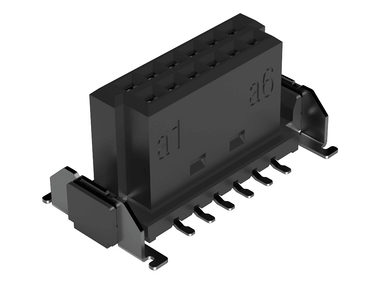

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52016-51

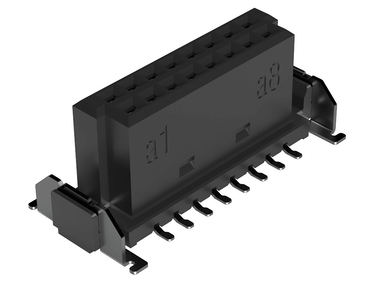

ept One27 Federleiste gerade Low 404 52016 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

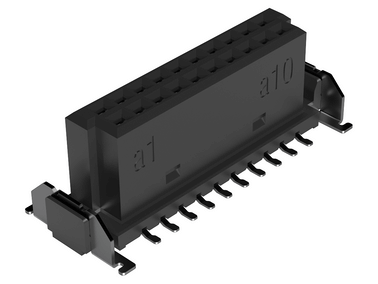

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

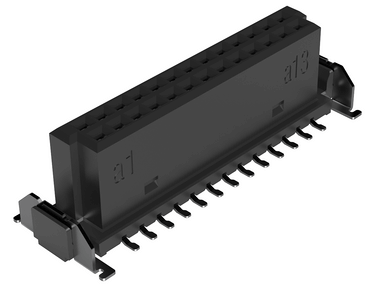

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

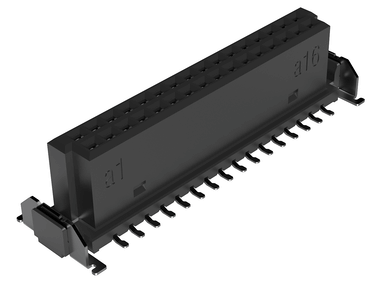

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

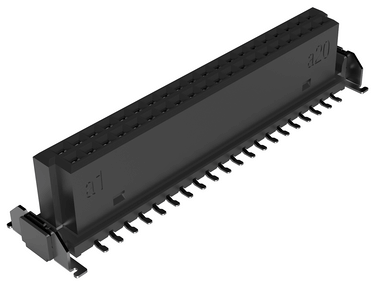

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

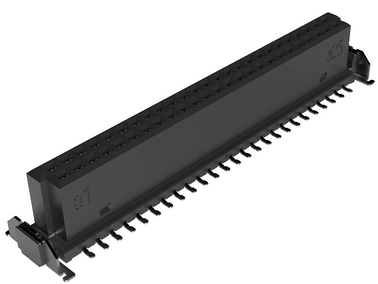

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

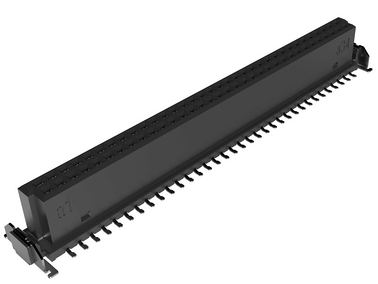

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

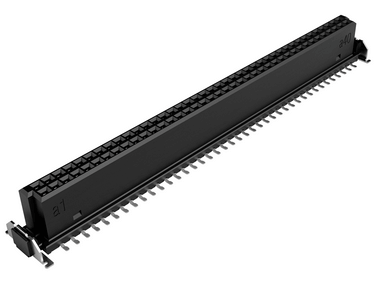

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 12.6 mm., Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 6.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall nascóirí One27 ísealphróifíle Mír uimh. 414-52080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 12.6 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

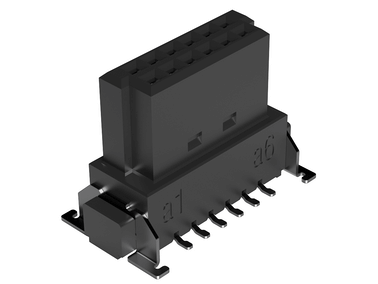

One27 Federleiste meánphróifíle Mír uimh. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

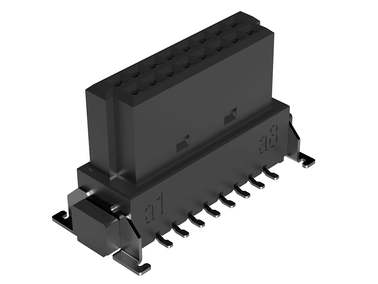

One27 Federleiste meánphróifíle Mír uimh. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

One27 Federleiste meánphróifíle Mír uimh. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

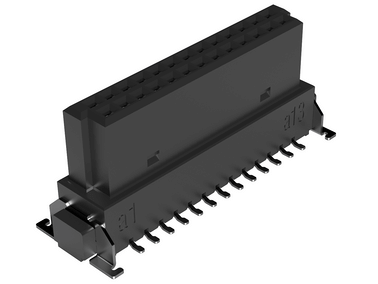

One27 Federleiste meánphróifíle Mír uimh. 414-53026-51

ept One27 Federleiste gerade Mid 404 53026 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

One27 Federleiste meánphróifíle Mír uimh. 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

One27 Federleiste meánphróifíle Mír uimh. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

One27 Federleiste meánphróifíle Mír uimh. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

One27 Federleiste meánphróifíle Mír uimh. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 10.8 agus 15.4 mm., Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 9.05 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

One27 Federleiste meánphróifíle Mír uimh. 414-53080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	10.8 mm – 15.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar le lann dhíreach

Stiall lann ardphróifíle One27 Mír uimh. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann ardphróifíle One27 Mír uimh. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 11.1–20.0 mm., Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 4.85 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann ardphróifíle One27 Mír uimh. 403-54080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	11.1–20.0 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52032-51

ept One27 Messerleiste gerade Low 403 52032 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52040-51

ept One27 Messerleiste gerade Low 403 52040 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 8.0 agus 16.9 mm., Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, gan phlugáil: 1.75 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann One27 íseal-phróifíle Mír uimh. 413-52080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	8.0 mm – 16.9 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53020-51

ept One27 Messerleiste gerade Mid 403 53020 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53050-51

ept One27 Messerleiste gerade Mid 403 53050 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53068-51

ept One27 Messerleiste gerade Mid 403 53068 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

Is féidir iad a chomhcheangal le haghaidh spásáil PCB idir 9.5 agus 18.4 mm., Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Teicneolaíocht nasctha SMT, Airde, díphlugáilte: 3.25 mm, Leibhéal feidhmíochta 1

Ag an am céanna

Ingearach

SMT

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Bar lann próifíle mheánaigh One27 Mír uimh. 413-53080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	9.5 mm – 18.4 mm
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	3.1 A ag 20°C (4-phionna as 50-phionna) 1.4 A ag 20°C (50-phionna as 50-phionna)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall earraigh chlaonta

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 12, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51016-51

ept One27 Federleiste gewinkelt 404 51016 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 16, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51020-51

ept One27 Federleiste gewinkelt 404 51020 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 20, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpólaí: 26, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51032-51

ept One27 Federleiste gewinkelt 404 51032 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 32, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51040-51

ept One27 Federleiste gewinkelt 404 51040 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 40, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51050-51

ept One27 Federleiste gewinkelt 404 51050 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Cainníocht: 50, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 68, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 80, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall cheanglóirí chlaonta One27 Mír uimh. 404-51080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Bloc teirminéil uillinneach

Stiall lann chlaonta One27 Mír uimh. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 16, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51016-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 20, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51020-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpólaí: 26, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51026-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 32, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51032-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 40, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51040-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Cainníocht: 50, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51050-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 68, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51068-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 80, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51080-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall lann chlaonta One27 Mír uimh. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

ag uillinn 90°, Forluí teagmhála 1.5 mm, Líon na bpóil: 12, Teicneolaíocht nasctha SMT, Griod 1.27 mm, Leibhéal feidhmíochta 1

Ingearach

Cothrománach

SMT

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Stiall lann chlaonta One27 Mír uimh. 403-51012-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar NiP thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Comhphláinéireacht	≤ 0.1 mm
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin IEC 60512-5-2	1.4 A ag 20°C (50-phol)
Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Próiseáil

Teocht sádrála JEDEC J-STD-020E	20–40 soicind ag 260°C
MSL JEDEC J-STD-020E	a haigh
Tionól	Tóg agus Cuir

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Stiall nascóra IDC

Ceangaltóir IDC One27 Mír uimh. 404-59012-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 12 phol i ngreille 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59012-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59016-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, Píosa 16 i ngreille 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59016-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59020-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 20 cuaille i ngreille 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59020-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59026-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, Píosa 26 i ngreille 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59026-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59032-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 32 fiacail ar phic 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59032-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59040-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 40 cuaille i bpíotsa 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59040-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59050-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 50 biorán le spásáil 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59050-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59068-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 68 bioráin, spásáil 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59068-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Ceangaltóir IDC One27 Mír uimh. 404-59080-61

One27 Federleiste IDC Neu Foto

le haghaidh nasc IDC le cábla ribín AWG 30/7, Forluí teagmhála 1.5 mm, 80 cuaille i bpíotsa 1.27 mm, Cábla ribín cothrom, 0.635 mm, Leibhéal feidhmíochta 1, Tá an stríoc nascóra IDC deartha le húsáid i dtionól cábla. Le do thoil, lean na treoracha suiteála.

Cábla go clár

Dlúth-dhlús

Rúidig

Féach ar thuilleadh sonraí faoin táirge

Ceangaltóir IDC One27 Mír uimh. 404-59080-61 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C (ag brath ar an gcineál cábla a úsáidtear)

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Lúbthaoideach, sineasóideach IEC 60512-6-4	10–2000 Hz, 20g
Lochtanna teagmhála le linn luascáin, sineasóideach IEC 60512-2-5	≤ 1 µs
Tonn leath-sín, turraing IEC 60512-6-3	50g, 11 ms
Lochtanna teagmhála le linn tástála turrainge, leathshionósach IEC 60512-2-5	≤ 1 µs
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Frithbhrú chun tosaigh IEC 60512-2-1	≤ 25 mΩ earrach --> probe ≤ 10 mΩ IDC --> cábla
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm
Frithsheasmhacht inslithe IEC 60512-3-1	≥ 10 GΩ
Voltas tástála IEC 60512-4-1	500 VAC

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla Caighdeánach PVC One27

Tionól Cábla One27, 12-phionna, 100 mm, Leagan 120 Mír uimh. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 bioráin, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 12-phionna, 100 mm, Leagan 120 Mír uimh. 404-6112-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá cheann déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 16-phionna, 100 mm, Leagan 120 Mír uimh. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 bioráin, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 16-phionna, 100 mm, Leagan 120 Mír uimh. 404-6116-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	a sé déag
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 20-phionna, 100 mm, Leagan 120 Mír uimh. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Fiche biorán, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 20-phionna, 100 mm, Leagan 120 Mír uimh. 404-6120-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 26-phionna, 100 mm, Leagan 120 Mír uimh. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 bioráin, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 26-phionna, 100 mm, Leagan 120 Mír uimh. 404-6126-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	fiche a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 32-phionna, 100 mm, Leagan 120 Mír uimh. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 bioráin, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 32-phionna, 100 mm, Leagan 120 Mír uimh. 404-6132-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Tríocha a dó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 40-phionna, 100 mm, Leagan 120 Mír uimh. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

daichead biorán, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 40-phionna, 100 mm, Leagan 120 Mír uimh. 404-6140-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 50-phionna, 100 mm, Leagan 120 Mír uimh. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Caoga bioráin, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 50-phionna, 100 mm, Leagan 120 Mír uimh. 404-6150-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	Caoga
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 68-phionna, 100 mm, Leagan 120 Mír uimh. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 biorán, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 68-phionna, 100 mm, Leagan 120 Mír uimh. 404-6168-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	tríocha a sé
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, 80-phionna, 100 mm, Leagan 120 Mír uimh. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Ochtó bioráin, Forluí teagmhála 1.5 mm, Cábla ribín eangaí AWG 30/7, 0.635 mm, fad an chábla 100 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, 80-phionna, 100 mm, Leagan 120 Mír uimh. 404-6180-100-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla PVC One27 (Saincheaptha)

Tionól Cábla One27, Leagan 100 Mír uimh. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 100 Mír uimh. 404-61NN-LLL-100-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 120 Mír uimh. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 120 Mír uimh. 404-61NN-LLL-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 130 Mír uimh. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 130 Mír uimh. 404-61NN-LLL-130-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 400 Mír uimh. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 400 Mír uimh. 404-61NN-LLL-400-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 420 Mír uimh. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 420 Mír uimh. 404-61NN-LLL-420-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 110 Mír uimh. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 110 Mír uimh. 404-61NN-LLL-110-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 140 Mír uimh. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 140 Mír uimh. 404-61NN-LLL-140-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 440 Mír uimh. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla PVC: -30°C go +105°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 440 Mír uimh. 404-61NN-LLL-440-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-30°C go +105°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.2 agus ag 25°C
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla Ardteochta One27

Tionól Cábla One27, Leagan 100 Mír uimh. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 100 Mír uimh. 404-62NN-LLL-100-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 120 Mír uimh. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 120 Mír uimh. 404-62NN-LLL-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 130 Mír uimh. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 130 Mír uimh. 404-62NN-LLL-130-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 400 Mír uimh. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 400 Mír uimh. 404-62NN-LLL-400-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 420 Mír uimh. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 420 Mír uimh. 404-62NN-LLL-420-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 110 Mír uimh. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 110 Mír uimh. 404-62NN-LLL-110-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 140 Mír uimh. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 140 Mír uimh. 404-62NN-LLL-140-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 440 Mír uimh. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30/7, 0.635 mm, le fad inoiriúnaithe idir 30 agus 999 mm., Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla TPE-S: -55°C go +125°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 440 Mír uimh. 404-62NN-LLL-440-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-55°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) TPE-ET S (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

sreabhadh oibriúcháin	1.3 A ag 25°C
Frithbhrú chun tosaigh	Uasmhéid. 354 Ω/km ag 20°C (cábla)
Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól cábla One27 saor ó halaigin

Tionól Cábla One27, Leagan 100 Mír uimh. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 100 Mír uimh. 404-66NN-LLL-100-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 120 Mír uimh. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 120 Mír uimh. 404-66NN-LLL-120-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Óir thar PhdNi thar Ni
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 130 Mír uimh. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 130 Mír uimh. 404-66NN-LLL-130-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 400 Mír uimh. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 400 Mír uimh. 404-66NN-LLL-400-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 420 Mír uimh. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 420 Mír uimh. 404-66NN-LLL-420-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 110 Mír uimh. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 110 Mír uimh. 404-66NN-LLL-110-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 140 Mír uimh. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 140 Mír uimh. 404-66NN-LLL-140-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Tionól Cábla One27, Leagan 440 Mír uimh. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Uimhreacha cuaille 12 go 80, Forluí teagmhála 1.5 mm, Cábla ribín AWG 30, 0.635 mm, le fad inoiriúnaithe ó 30 go 999 mm, Tionól ag úsáid an teicníc ionsáigh-agus-greamú (IDC), Cineál cábla LSZH: -40°C go +90°C (ag scíth), sreang dhathach ar A1

Cábla go clár

Dlúth-dhlús

Féach ar thuilleadh sonraí faoin táirge

Tionól Cábla One27, Leagan 440 Mír uimh. 404-66NN-LLL-440-1 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	dá bhreisiúin - ochtó
Teicneolaíocht naisc	SMT
Teocht oibriúcháin	-40°C go +90°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0 (Ceangaltóir lódáilte le héileacán IDC) LSZH, EVA/PO, UL 22088 (Cábla)
Luach CTI Coimisiún Idirnáisiúnta Leictriteicniúil 60112	175 (Sraith-IDC le haghaidh earrach)
Sonraí teagmhála	Cóimhiotal copair (stráic chríochfoirt IDC) Copar stánaithe (cábla)
Teagmháil le bratú	Ór thar PhdNi thar Ni (ceangaltóir IDC)
Limistéar nasctha	Sn os cionn Ni

Meicniúil

Toise an ghreille	1.27 mm (stráice teirminéil IDC) 0.635 mm (cábla)
Fórsa teagmhála in aghaidh an teagmhála	≤ 0.5 N
Tarraingt in aghaidh an teagmhála	≥ 0.1 N
Saol seirbhíse IEC 60512-9-1	Gráid 1: 500 timthriall insteallta
Sábháilteacht forluí	0.9 mm
Forluí teagmhála	1.5 mm
Ionad as cothrom	± 0.7 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.4 mm
Aisfhearradh uilleach an ais fhadaigh	± 4°
Fritháireamh uilleach na haise trasnaí	± 2°

Leictreach

Fad imréitigh agus siar-ghluaiseachta	ar a laghad 0.4 mm

Faomhaí / Comhlíonadh

Comhad UL	E130314 & E493123
Timpeallacht	Comhlíontach le RoHS

Cairt dírátaithe

Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?

Iarr nascóirí saincheaptha

» Ní féidir leat teacht ar a bhfuil á lorg agat? Iarr nascóir saincheaptha anois!

Username:

Go raibh míle maith agat! Déanfaimid athbhreithniú ar do chuid riachtanas agus déanfaimid teagmháil leat.

Má tá aon cheist agat, ná bíodh aon leisce ort teagmháil a dhéanamh linn trí ríomhphost nó ar an nguthán.

Níor aimsíodh aon táirge oiriúnach – déan fiosrú faoin táirge seo anois:

Tá na réimsí atá marcáilte le * éigeantach.

Cuideachta *

Beannacht

Céadainm *

Ainm *

Sráid *

Cód poist *

Suíomh *

Tír *

Ríomhphost *

Guthán *

Riachtanais an táirge *

Is féidir leat ár bpolasaí príobháideachais a fheiceáil anseo.

Príomhghnéithe na gceangaltóirí One27 SMT

Cad is féidir le nascóirí One27 de chuid ept a dhéanamh? Cad iad na roghanna ceangail PCB agus na teicneolaíochtaí ceangail a thairgeann siad? Cén fáth a bhfuil nascóirí One27 thar a bheith marthanach agus éasca oibriú leo? Tugann an scannán beochana

seo freagraí soiléire ar na ceisteanna seo agus ar go leor ceisteanna eile. Caith súil anseo díreach! (nó ar YouTube)!

Gnéithe na gceanglóirí SMT 1.27 mm d'fheidhmchláir clár-go-clár

Cuireann sraith One27® nascóirí an-solúbtha ach iontaofa ar fáil do raon leathan d'fheidhmchláir ó bhord go bord. Tá an teaghlach táirgí bunaithe ar phic 1.27 mm, cuireann sé cumraíochtaí éagsúla díreacha agus cúinneacha ar fáil chomh maith le ceangail le cáblaí ribín, agus tá sé ar fáil le líon teagmhála idir 12 agus 80. Tá na ceanglóirí comhoiriúnach ó thaobh bioráin de le táirgí den chineál seo atá ann cheana agus faigheann siad torthaí optamacha i dtástálacha.

Bloc scian One27
Sonraí ar an toirt

Feiste frith-chasadh
chun an nasc ceart a chinntiú idir an lann agus an stríoc teirminéil

Corrlach isteach
chun cúiteamh a dhéanamh as mí-ailíniú láir agus uillinneach le linn na cóimeála

Glasáil an Bhoird
Ceangal slán leis an gclár ciorcaid

pin suímh
Próiseáil optamach a bhuí le suíomh beachtais

Comhphláinéireacht
sádrú iontaofa le linn an phróiseála

Foirmiú an mhionaiscise
ardneart agus marthanacht an ailt shádrála

Stiall cheanglóir One27
Sonraí ar an toirt

Teagmháil earraigh dhá-ghéagach
le haghaidh naisc shlán iontaofa

Dromchla mín
Teagmháil iontaofa trí dhúnadh teagmhála ar dhromchla rollta mín

28915 100x100x72x72x100 image — Sábháilteacht forluí
Ard-iontaofacht a bhuí le cúiteamh ard-tolaimseachta

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Déanaimid nascóirí saindéanta a mhonarú, atá feistithe go beacht agus atá curtha in oiriúint do d'fheidhmchlár.

Líon piollairí eile
Airde stoic eile
Bratuithe teagmhála malartacha

Déan fiosrú faoi cheangaltóirí saincheaptha anois

Spásáil sholúbtha idir cláir

Le nascóirí One27 ó ept, is féidir spásáil PCB idir 8.00 agus 20.00 mm a bhaint amach.
Ligeann an chosaint ard in aghaidh míchur isteach de na ceanglóirí One27 cead a thabhairt do na ceannáin fhireanna agus baineanna a chur isteach go hinathraitheach laistigh de raon 1.5 mm. Trí na hardaí próifíle éagsúla a chomhcheangal, is féidir bearnaíocht PCB bheag agus mhór araon a bhaint amach dá bhrí sin.

ept One27 Mittenversatz

Mí-ailíniú láir i gceanglóirí One27
Teorainneacha inghlactha mí-ailínithe

Glacann ceanglóirí SMT One27 le mí-ailíniú 0.7 mm san ais fhada agus san ais thrasnaí araon le linn an péireála.

ept One27 Winkelversatz

Mí-ailíniú uilleach i gceanglóirí One27
Teorainneacha inghlactha do mhí-ailíniú uilleach Agus

ceanglóirí PCB One27 á meaitseáil, is féidir an ceanglór baineann a chur isteach sa cheanglór fireann ag uillinn suas le 4° feadh an ais fhada agus 2° feadh an ais thrasnaigh.

Tá tuarascálacha tástála ar fáil maidir le comhoiriúnacht le ceanglóirí eile ar an margadh.

Pacáistiú téip agus ríl le haghaidh cóimeála uathoibrithe

Tá stiall cheanglóir IDC ar fáil freisin gan cábla ribín, le haghaidh fad cáblaí saincheaptha.

Ceanglóirí PCB SMT One27 le spásáil 1.27 mm

Schreibtisch ept

An raon is leithne is féidir de chineálacha nasctha agus d'athróga nascóra a thairiscint laistigh d'aon teaghlach táirgí nascóra amháin, agus comhphicéad beag agus an chruas uasta á gcoinneáil ag an am céanna? Bhí fonn mór orainn tabhairt faoin dúshlán seo!

Soláthraíonn ár nasconnaí PCB SMT One27 le picéad 1.27 mm go díreach é sin anois, agus i bhfad níos mó: Tá siad thar a bheith oiriúnach do raon leathan feidhmchlár meisínín, clár-go-clár agus clár-go-cábla in SMT, agus iad thar a bheith láidir agus éasca le próiseáil, agus tá siad comhoiriúnach ar bhealach incháilithe freisin le ceangaltóirí SMT le pioc 1.27 mm atá ar fáil cheana féin ar an margadh. Le rogha de thrí dhearadh éagsúla do cheanglóirí fireanna agus baineanna araon, chomh maith le cosaint ard in aghaidh mí-ionchuir, is féidir beagnach aon spásáil PCB ó 8 go 20.00 mm agus aon leagan amach PCB a chur i gcrích. Ina theannta sin, cuirimid an ceanglóir baineann One27 IDC ar fáil, ní hamháin ina aonar ach freisin le cóimeáil cábla inoiriúnaithe. Tá rud éigin ann i ndáiríre do gach riachtanas! Geallaimid inoibritheacht optamach do na ceanglóirí PCB SMT a bhuí le caoinfhulaingt comhphláinéadachta de 0.1 mm amháin agus raon caoinfhulaingthe iontach de ±0.7 mm nó ±4° go fada agus ±2° go trasnach. Cén fáth nach mbainfeá triail as na ceanglóirí One27 duit féin agus d'ordú do shamplaí saor in aisce anois! Dominik Dotzer,
Bainisteoir Táirgí, ept GmbH

CC: Ceisteanna agus freagraí faoi cheangairleoirí PCB SMT One27

Conas is féidir nascóirí PCB SMT One27 a chur le chéile?Cén chaoi ar féidir cláir chiorcad priontáilte a nascadh lena chéile ag úsáid nascóirí SMT One27?Cé na méideanna píotsa PCB is féidir leis na ceanglóirí One27 a sheasamh?Cén fáth a bhfuil an teagmháil idir an lann agus an stríoc earraigh thar a bheith iontaofa i gceangaltóirí One27?An bhfuil nascóirí PCB SMT One27 de chuid ept comhoiriúnach le nascóirí eile ar an margadh?Cé na feidhmchláir a n-úsáidtear nascóirí PCB One27 iontu?Cén cineálacha srutha is féidir a tharchur ag úsáid nascóirí One27?Cén méid mí-ailínithe is féidir le ceanglóirí PCB One27 a sheasamh le linn péireála?An bhfuil an stríoc nascóra One27 IDC ar fáil gan cábla ribín?An soláthraíonn ept an t-idircheangóir IDC One27 réamhthionólta le cábla freisin?An bhfuil na ceanglóirí One27 SMT ar fáil freisin i bpacáistiú téip agus ríl?An comhpháirteanna aitheanta ag UL iad na ceanglóirí PCB One27?An bhfuil na ceanglóirí PCB ept comhlíontach le RoHS?

Conas is féidir nascóirí PCB SMT One27 a chur le chéile?

Déantar córas nascóirí One27 a mhonarú ag úsáid teicneolaíocht feistithe dromchla (SMT) agus dá bhrí sin déantar é a shádrú go díreach ar chiorcaid chlóite. De ghnáth, soláthraítear na nascóirí i bpacáistiú téip-agus-ríl, rud a chumasaíonn cóimeáil lán-uathoibrithe piocála agus suite. Cinntíonn bioráin suímh ar an taobh íochtair de na ceanglóirí One27 suíomh cruinn ar an gclár ciorcad priontáilte. Tugann ept ráthaíocht freisin do chomhphláinéireacht teagmhála uasta de 0.1 mm chun sádrú iontaofa a chinntiú le linn an phróiseála.

Cén chaoi ar féidir cláir chiorcad priontáilte a nascadh lena chéile ag úsáid nascóirí SMT One27?

Ligeann na dearaí éagsúla laistigh de theaghlach na gceangaltóirí One27 do chlárchiorcad priontáilte a bheith nasctha i gcumraíochtaí comhthreomhar, cothrománach nó ceart-uillinneacha, chomh maith le nascadh cáblaí ribín leis an gclár ciorcad priontáilte a chumasú.

Cé na méideanna píotsa PCB is féidir leis na ceanglóirí One27 a sheasamh?

Le naisc PCB One27, is féidir spásáil PCB íosta 8.00 mm agus spásáil PCB uasta 20.00 mm a bhaint amach. Déantar é seo indéanta, ar thaobh amháin, de bharr an raoin rómheaitseála fhlaithiúil 1.5 mm. Is féidir na nascóirí fireanna agus baineanna a tharraingt ó chéile suas le 1.5 mm, agus teagmháil optamach agus iontaofa á ráthú fós. Ina theannta sin, is féidir airde íseal, mheánach agus ard phróifíle One27 a chomhcheangal i naoi n-athrú éagsúla chun spásálacha PCB éagsúla a chruthú.

One27 Ueberstecksicherheit

Cén fáth a bhfuil an teagmháil idir an lann agus an stríoc earraigh thar a bheith iontaofa i gceangaltóirí One27?

I gceanglóirí One27, bunaítear teagmháil leictreach trí theagmháil earraigh dhá-lúb a chuimsíonn biorán teagmhála an stríoc lann. Cinntíonn sé seo teagmháil iontaofa ar thaobh amháin ar a laghad den phionna teagmhála, fiú má bhíonn na ceanglóirí mí-ailínithe. Ina theannta sin, déantar an teagmháil trí dhromchla mín rollta an teagmhála earrach. Coscann sé seo caitheamh ar an dromchla teagmhála agus cruthú scealpaí agus ceanglóirí One27 á n-ionchur.

One27 Federkontakt

An bhfuil nascóirí PCB SMT One27 de chuid ept comhoiriúnach le nascóirí eile ar an margadh?

Tá córas nascóirí One27 lán-chomhoiriúnach le nascóirí ó mhonaróirí eile. Dearbhaítear comhoiriúnacht nascóirí One27 i dtuarascálacha tástála, ar féidir leat a iarraidh ag sales@ept.de.

Cé na feidhmchláir a n-úsáidtear nascóirí PCB One27 iontu?

Tá nascóirí SMT One27 oiriúnach do gach feidhmchlár ina gcaithfear PCBanna a nascadh go slán agus an spás is lú a úsáid. A bhuí leis na treoracha, na hardáin agus na teicneolaíochtaí nasctha éagsúla atá ar fáil do cheangaltóirí One27, coinníonn tú lánsolúbthacht i leagan amach na gclár ciorcad priontáilte atá le nascadh agus sa chineál naisc. Cibé acu atá siad cruachta i gcomhthreomhar ag achair éagsúla, taobh le taobh go cothrománach, ag uillinneacha cearta nó trí chábla ribín – is fútsa atá sé go hiomlán conas a nascann tú na PCBanna.

Cén cineálacha srutha is féidir a tharchur ag úsáid nascóirí One27?

Is féidir le nascóir One27 50-pin suas le 1.4 A a iompar ag teocht an aeir comhthimpeallaí 20°C. Le haghaidh sonraíochtaí mionsonraithe, iarr ár dtuarascálacha tástála ag sales@ept.de.

Cén méid mí-ailínithe is féidir le ceanglóirí PCB One27 a sheasamh le linn péireála?

Tá cuibheasacht ard mí-ailínithe ag na nascóirí One27. Agus nascóirí fireanna agus baineanna á meaitseáil, ceadaítear mí-ailíniú láir de 0.7 mm san ais fhadlíneach agus san ais thrasnaí araon. Is é 4° an chuibheasacht do mhí-ailíniú uilleach sa treo fadlíneach agus 2° sa treo trasnaí.

An bhfuil an stríoc nascóra One27 IDC ar fáil gan cábla ribín?

Sea, cuireann ept an nascóir IDC ó raon táirgí One27 ar fáil freisin gan cáblaí. Ligeann sé seo duit na cáblaí a chur le chéile tú féin agus fad an chábla a roghnú a oireann do do chuid riachtanas. Féach ar na treoracha suiteála le haghaidh treorach, le do thoil. Mar sin féin
, cuireann ept seirbhís cóimeála cáblaí saincheaptha ar fáil freisin don nascóir IDC One27, atá curtha in oiriúint do do riachtanais shonracha.

An soláthraíonn ept an t-idircheangóir IDC One27 réamhthionólta le cábla freisin?

Sea, cuireann ept an stríoc nascóra One27 IDC ar fáil le teirminéil díbeartha inslithe agus cáblaí réamhthionólta. Is féidir leat treoir na nascóirí, líon na bpinne agus fad an chábla a roghnú. Tá rogha agat freisin idir trí chineál éagsúla cáblaí.

An bhfuil na ceanglóirí One27 SMT ar fáil freisin i bpacáistiú téip agus ríl?

Sea, soláthraítear nascóirí SMT One27 de ghnáth i bpacáistiú téip agus ríl, a chuireann ar chumas próiseáil lán-uathoibrithe piocála agus suite. Tá fáilte romhat freisin fiafraí faoi roghanna pacáistithe eile. Soláthraítear an ceannán IDC One27 de ghnáth i bpacáistiú tráidirí.

An comhpháirteanna aitheanta ag UL iad na ceanglóirí PCB One27?

Sea, is comhpháirteanna aitheanta ag UL iad na ceanglóirí One27 ó ept sna Stáit Aontaithe agus i gCeanada.

An bhfuil na ceanglóirí PCB ept comhlíontach le RoHS?

Is é RoHS (Sriantú ar Úsáid Substaintí Guaiseacha Áirithe) an treoir a chuireann srian ar úsáid substaintí guaiseacha áirithe in trealamh leictreach agus leictreonach.
Dearbhaímid go gcomhlíonann naisc One27 ó ept Treoir RoHS 2011/65/AE, de réir an deimhnithe RoHS. Tá tuilleadh eolais le fáil faoin gceannteideal RoHS & REACH.

Teistiméireachtaí

Táimid ag urramú mianta ár gcliant maidir le discréid agus dá bhrí sin ní luann muid aon fhoinsí thíos. Mar
sin féin, geallaimid go hiomlán barántúlacht na ráiteas seo.

Ba iad na hamanna gairide seachadta do cheangaltóirí PCB One27 an fachtóir cinniúnach inár gcinneadh ceangaltóirí le pic 1.27 mm, mar a bhí ag teastáil, a fháil ó ept.

Einkäufer Hardware-Entwicklung

Leis na nascóirí One27, is féidir linn an leagan amach PCB atá ann cheana a choinneáil. Ciallaíonn sé seo gur féidir linn aistriú go han-éasca chuig nascóirí SMT de chuid ept, gan aon athrú a dhéanamh ar an dearadh.

Entwicklungsingenieur Hardware-Entwicklung

A bhuí leis na ceanglóirí fritháirithe ar stríoca uillinneacha One27 de chuid ept, ní gá dúinn an dara ceamara a úsáid chun cáilíocht an tsiúdaireachta a sheiceáil.

Fertigungsleiter Contract Manufacturing

A bhuí le ept, is féidir linn anois an stríoc ceanglóir IDC le spásáil 1.27 mm a cheannach mar aonad scaoilte freisin, .i. gan cáblaí réamhthionólta.

Leiter Einkauf Automatisierungstechnik

Chuir an tástáil sádrála ar cheangaltóirí SMT One27 de chuid ept ina luí orm cé chomh héasca is atá sé oibriú leo. Níor fhéach mé riamh ar cheangaltóirí ar an mbealach seo cheana le linn an phróisis roghnúcháin!

Entwicklungsleiter Baugruppenfertigung

Ní fhaca mé riamh cheana fianaise dhíreach ar cé chomh maith is féidir nascóirí a shúidriú ar chlár ciorcaid. D'oscail an tástáil súidriúcháin do nascóirí an chláir chiorcaid One27 mo shúile go hiomlán: anseo is féidir leat a fheiceáil go díreach cé chomh daingean is atá an t-alt súid idir na teagmhálacha agus an clár ciorcaid.

Einkäufer Embedded Computing

Bhí sé an-chabhraíoch dúinn a bheith in ann stiallacha ceanglóir IDC le spásáil 1.27 mm agus réimse chomh leathan sin de líon teagmhálacha a cheannach ar bhonn scaoilte.

Entwicklungsingenieur Hardware-Entwicklung

Ba bhreá linn cuairt a thabhairt ort ag do láthair álainn, ach ó thaobh na cáilíochta de, níl aon chúis againn chun é sin a dhéanamh.

Einkäufer Hardware-Entwicklung

Ceanglóirí Táirgí ept One27 – 1.27 mm SMT

+49 8861 2501 0

Clár ábhair

Aimsitheoir Táirgí
