Ceangail phlug dhíreacha ardluais suas le 28 Gbit/s
Gnéithe
- card edge connector
- , 20 go 200 teagmháil
- , 28 Gbit/s ráta sonraí, 3.
- 2 A current-carrying capacity, 500
- mating cycles, pacáistithe
- i dteip & i rolla, tráidire
- , tiús clár iníne 1.60 mm
Iarratais
- Comhtháite
- Tionsclaíoch
- Uathoibriú Sonraí
EC.8: Forléargas
EC.8 - díreach
EC.8, díreach 20p Mír uimh. 408-52020-000-11
EC.8 go beacht 40p Mír uimh. 408-52040-000-11
EC.8 díreach 60p Mír uimh. 408-52060-000-11
EC.8 díreach 60p Mír uimh. 408-52060-100-11
EC.8 go beacht 80p Mír uimh. 408-52080-100-11
EC.8 go beacht 100p Mír uimh. 408-52100-100-11
EC.8 díreach 120p Mír uimh. 408-52120-100-11
EC.8, 140 leathanach Mír uimh. 408-52140-100-11
EC.8 díreach 160p Mír uimh. 408-52160-100-12
EC.8 díreach 180p Mír uimh. 408-52180-100-12
EC.8, díreach 200p Mír uimh. 408-52200-100-12
EC.8, díreach 200p Mír uimh. 408-52200-103-12
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
EC.8: Córas nasctha dhírigh ardluais
Murab ionann agus nascóirí traidisiúnta, déanann nascóirí plugála dírí an t-ualach de choscail éagsúla ar nós athruithe treo, frithchaitheamh agus athruithe trasghearrthach a íoslaghdú, rud a chinntíonn tarchur comhartha soiléir.
Tá tuarascáil mhionsonraithe ar na tréithe ardluais, chomh maith le S-parameter chun do dhearadh féin a insamhladh, ar fáil ach iad a iarraidh: sales@ept.de
Sonraí ar an toirt
chun cúiteamh a dhéanamh ar lár agus ar mí-ailíniú uilleach le linn an mheaitseála
chun teagmháil cheart a chinntiú leis an gcárta forlíontach plug-in
sádrú iontaofa le linn an phróiseála
anti-rotation feature agus tolerance compensation don cárta forlíontach
Coscann sé ar an bplug casadh ar an gclár
- Comhaireamh bioráin eile
- Airde stoic eile
- Bailchríocha teagmhála malartacha
faoi nascóir saincheaptha
anois

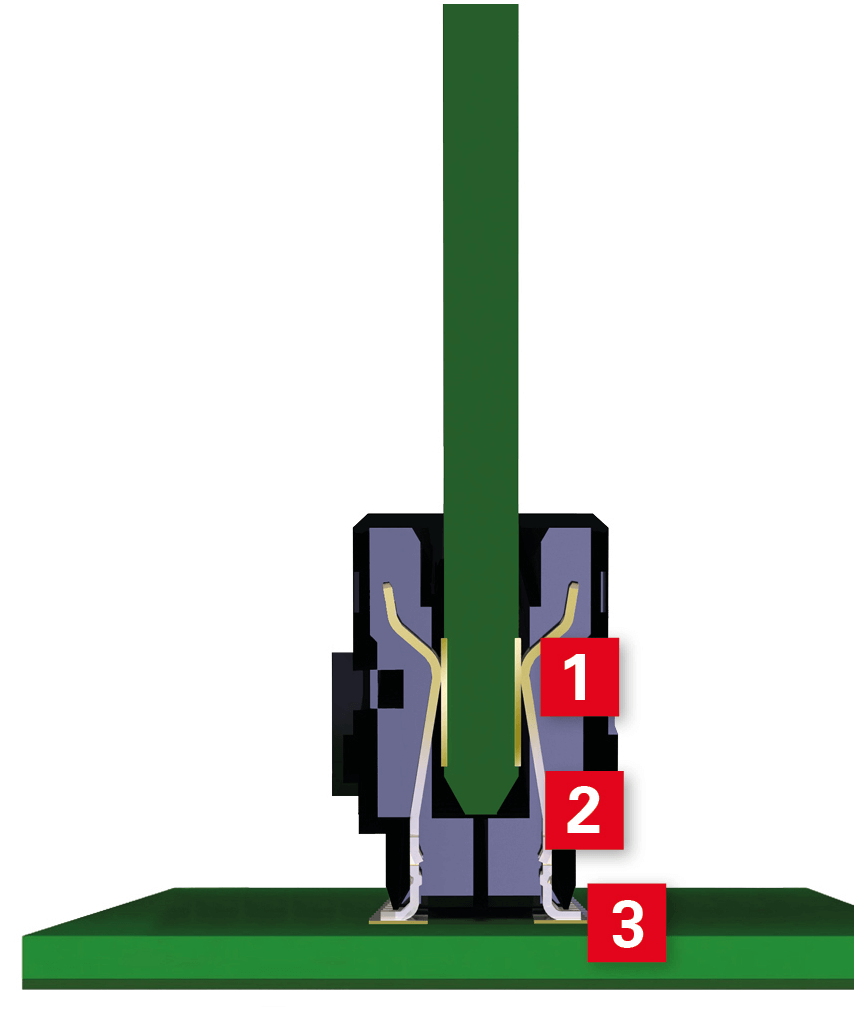

card edge connector vs. mated connector pair
[1] R Teagmháil Chiorcaid
[2] R Teagmháil
[3] R termination area

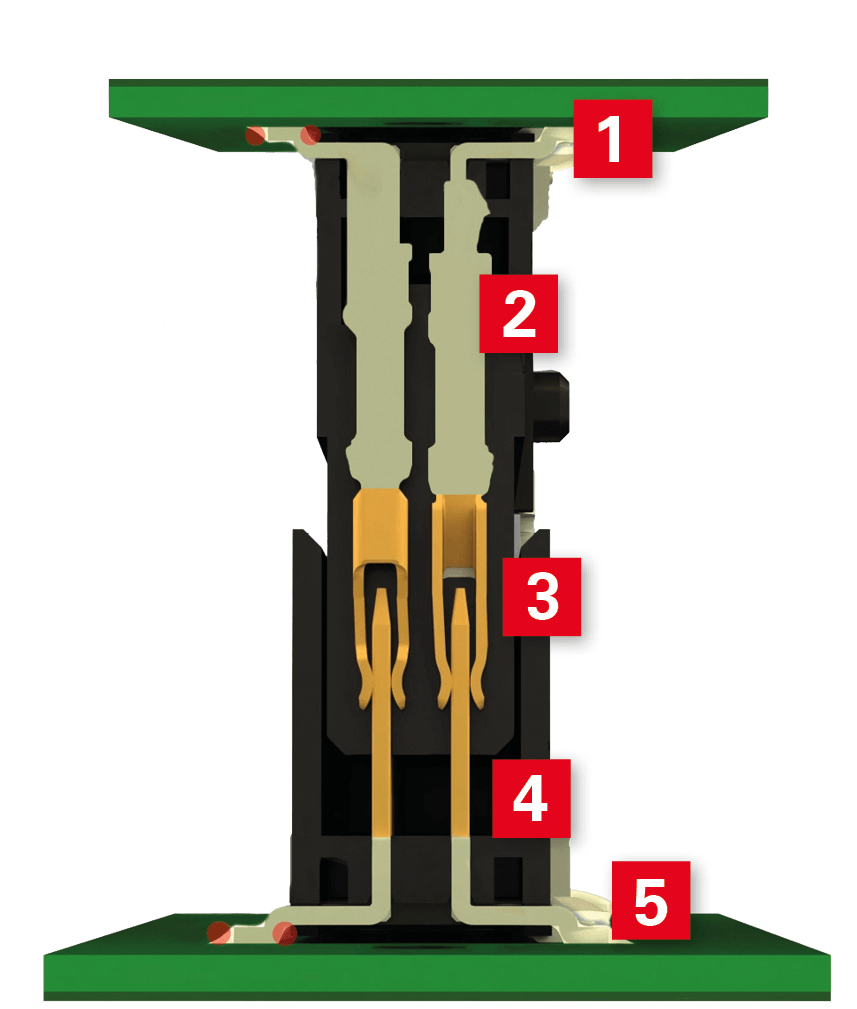

[1] R termination area
[2] R Kontakt
[3] R Kontaktübergang
[4] R Kontakt
[5] R termination area
Teorainneacha
. Toilintí

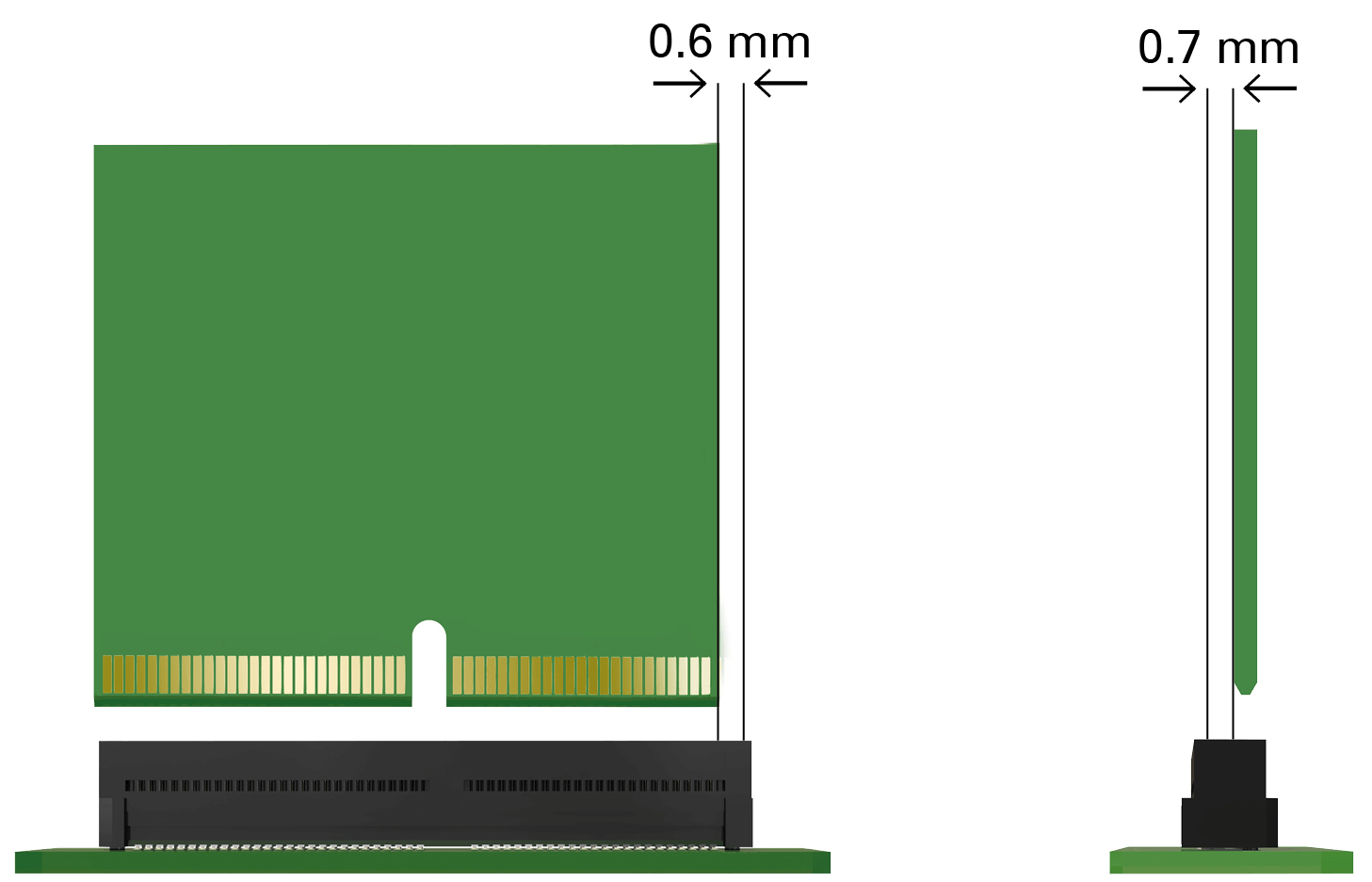

ceadaithe d'fhaidniú láir. Glacann EC.8 card edge connector le faidniú 0.6 mm ar feadh an ais fhada agus 0.7 mm ar feadh an ais thrasnaigh le linn an phéactha.
díreacha EC.8 Teorainneacha

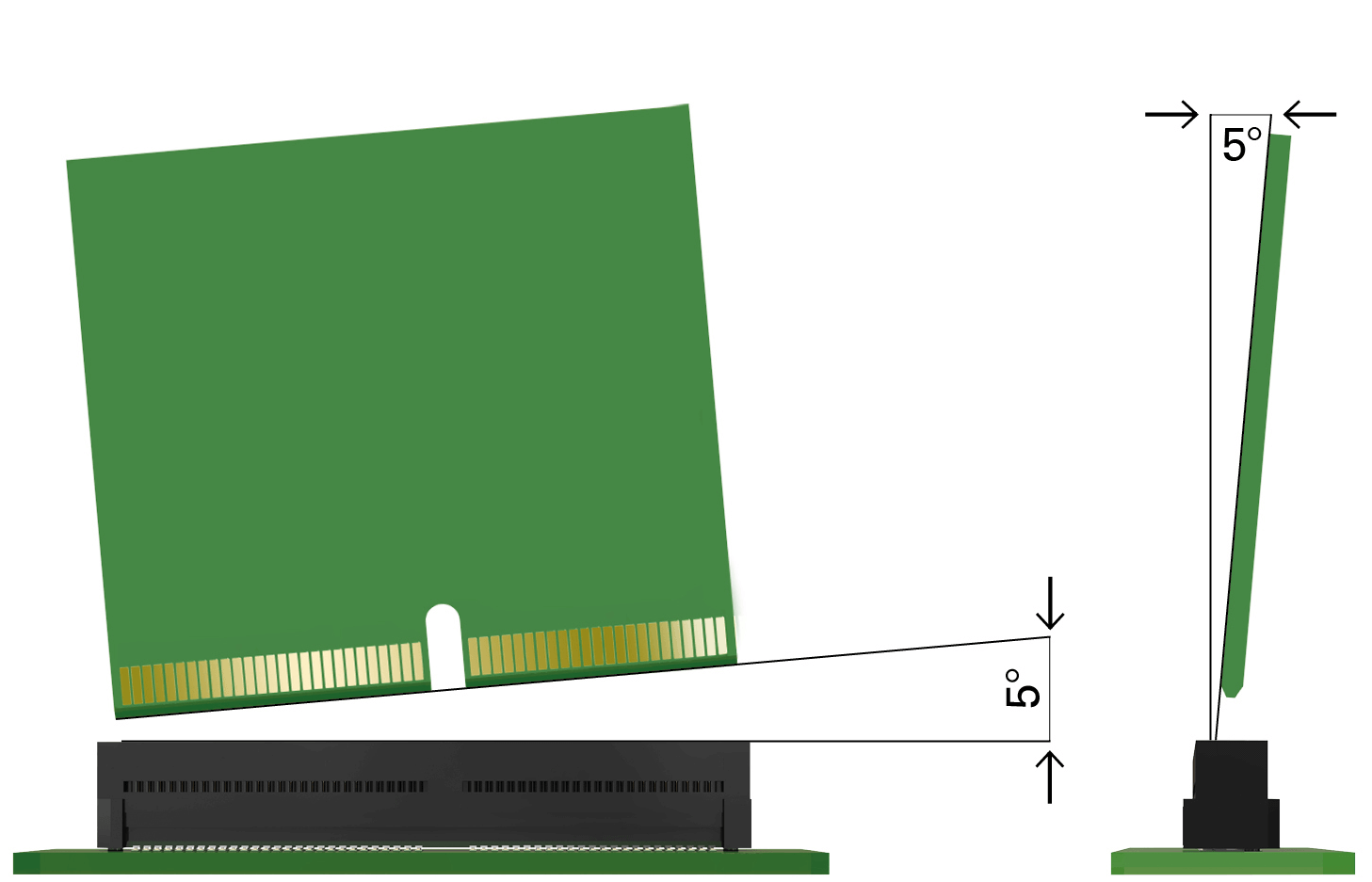

ceadaithe do mhíchomhréiteach uilleach Le nascóirí díreacha EC.8, is féidir an daughtercard a chur isteach san EC.8 ag uillinn suas le 5° ar feadh an ais fhada agus an ais thrasnaí araon.

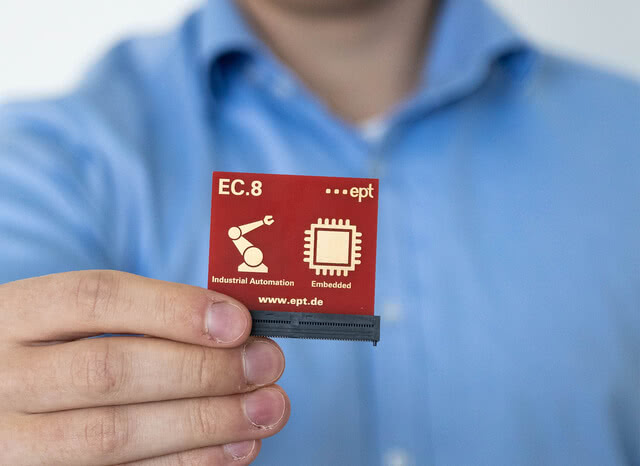

EC.8 SMT card edge connector le 0.8 mm céim
A bhuí lena dhearadh, is saineolaí ardluais é ár n-EC.8 cheana féin, a thairgeann rátaí aistrithe sonraí suas le 28 Gbit/s. An-oiriúnach d'fheidhmchláir nua-aimseartha Tionscal 4.0 agus do na réimsí gaolmhara amhail Idirlíon na Rudaí Nithiúla, an néalríomhaireacht agus an imeallríomhaireacht.
Anuas ar a ard-ráta sonraí, cuireann an nascóir díreach na buntáistí seo a leanas ar fáil:
sábhálann teagmháil dhíreach le clár ciorcad priontáilte spás agus acmhainní, mar go gcuirtear deireadh go hiomlán leis na costais ábhair agus an iarracht cóimeála a bhaineann leis an nascóir fireann. Eascraíonn an buntáiste teicniúil as an laghdú ar fhriotaíocht agus ar chur isteach a d'fhéadfadh cur isteach ar chomhartha.
Chun a chinntiú gur féidir linn an card edge connector ceart a sholáthar do gach feidhmchlár, tá ár n-EC.8 ar fáil sa céim 0.8 mm atá cruthaithe san tionscal, le raon de 20 go 200 biorán comhartha, inroghnaithe in incrimintí de 20.
Tá clár tástála cuimsitheach curtha i gcrích ag an teaghlach EC.8, a léiríonn feidhmiú ceart tar éis, i measc rudaí eile, stóráil aeráideach, nochtadh do chreathadh agus do chroitheadh, agus fiú tar éis 500 mating cycles. An bhfuil fonn ort tuilleadh a fhoghlaim? Iarr an Tuarascáil EC.8 HighSpeed agus an S-parameter anois agus feicfidh tú duit féin leis na fíricí agus na figiúirí.
CC: Ceisteanna agus freagraí faoi cheangaltóirí clár ciorcaid phriontáilte SMT EC.8
Conas is féidir nascóirí plug-díreach EC.8 a chur le chéile?
Déantar na nascóirí plug-díreach a phróiseáil ag úsáid Teicneolaíocht Uaschótaíochta (SMT). Déantar an t-aiséadú go díreach ar an gclár ciorcaid chlóite. I gcás líon pinne a théann ó 20 go 140, seachadtar
iad i bpacáistiú tape and reel de réir chaighdeán an tionscail; cuireann sé seo ar chumas próiseáil lán-uathoibrithe trí phiocadh agus suiteáil.
Déantar leaganacha le 160 go 200 biorán a phacáistiú i 'tráidire' mar chaighdeán; tá pacáistiú 'tape and reel' ar fáil freisin ach é a iarraidh. Mar sin féin, úsáidtear téip níos leithne chuige seo, nach n-úsáidtear chomh coitianta sin.
De réir cén sonraíochta nó leagan amach a chaithfear an cárta forlíontach a mhonarú?
Cén fáth ar cheart córas nascóra plug-isteach díreach (card edge connector) a úsáid?
Is féidir rátaí arda aistrithe sonraí a bhaint amach trí úsáid a bhaint as córais phlug-isteach dhíreacha. I gcomparáid le córais phlug dhá-chuid, cuirtear deireadh anseo leis na héifeachtaí diúltacha a bhíonn ag an dara nascóir ar an gcomhartha. Is é is cúis leis seo go príomha ná an líon laghdaithe pointí teagmhála, níos lú athruithe ar thrasghearrthach an tsruthlóra agus na hathruithe níos lú gaolmhara ar threo an chomhartha.
Ciallaíonn sé seo gur féidir ardfheidhmíocht a bhaint amach fiú le footprint beag. Ina theannta sin, laghdaítear an friotaíocht teagmhála i gcomparáid le córais nascóra dhá-chuid, as a dtagann méadú ar an current-carrying capacity.
An bhfuil córas EC.8 nascóir comhoiriúnach le sonraíochtaí caighdeánacha do chláir iníne?
Tacaíonn córas nascóir an cheangailteora EC.8 le cláir iníonacha a bhfuil tiús 1.60 mm acu. I gcás cineálacha ceangailteora a bhfuil 80 teagmháil nó níos mó acu, comhtháthaítear spásálaí freisin chun cur i gcoinne ionsáite míchearta. Is féidir é seo a fhágáil ar lár mar rogha ar an leagan 60-phionna.
Comhlíonann córas nascóir an cheangailteora EC.8 an caighdeán margaidh reatha agus tá sé comhoiriúnach le cláir a úsáidtear go forleathan.
Cé na feidhmchláir a n-úsáidtear nascóirí díreacha EC.8 (card edge connector) ina leith?
Mar gheall ar a n-ilúsáideacht, úsáidtear nascóirí díreacha EC.8 (card edge connector) i réimse leathan feidhmchlár thar iltionscail. I réimsí na teicneolaíochta uathoibrithe agus na ngléasanna Idirlíon na Rudaí Nithiúla (IoT), mar shampla, baineann siad tairbhe as a céim beag agus as a rátaí arda aistrithe sonraí.
Cén míchothromaíocht a fhulaingíonn nascóirí díreacha EC.8 (card edge connector) agus an clár iníne (daughtercard) á chur isteach?
Is féidir mí-ailíniú uilleach (mí-ailíniú uilleach) suas le 5° a fhulaingt sa treo fadlíneach agus sa treo trasnach araon.
Is féidir mí-mí-ailíniú uilleach de 0.7 mm ingearach le hais fadlíneach an cheangailtigh agus 0.6 mm comhthreomhar leis a fhulaingt.
Cé na rátaí sonraí is féidir a tharchur?
Is é 28 Gbit/s an ráta aistrithe sonraí. Léiríonn an léaráid seo a leanas an caillteanas ionsáite (insertion loss) mar fheidhm ar mhinicíocht.
Cén cineálacha cumhachta is féidir a tharchur?
Tarchuireann nascóir 140-phionna suas le 3.2A ag teocht an aeir comhthimpeallaí 20°C. Le haghaidh tuilleadh eolais mhionsonraithe, ná bíodh drogall ort teagmháil a dhéanamh linn ag sales@ept.de
An bhfuil comhpháirteanna EC.8 nascóir aitheanta ag UL?
Sea, is comhpháirteanna aitheanta ag UL i Stáit Aontaithe Mheiriceá agus i gCeanada iad na nascóir EC.8 ó ept.
An bhfuil na nascóir EC.8 comhlíontach le RoHS?
Is é RoHS (Srianadh ar Úsáid Substaintí Guaiseacha Áirithe) an treoir a chuireann srian ar úsáid substaintí guaiseacha áirithe in acmhainn leictreach agus leictreonach.
Dearbhaímid go gcomhlíonann nascóir EC.8 ó ept Treoir RoHS 2011/65/AE, de réir an deimhnithe RoHS. Tá tuilleadh eolais le fáil faoi RoHS & REACH
