Colibri: Forléargas

Príomhfhíricí ar an toirt Iarratais Táirgí Colibri Físeán buaicphointí Gnéithe Spásáil sholúbtha Méideanna na modúl Réimsí feidhme Peirspictíocht an fhorbróra Ceisteanna Coitianta Teistiméireachtaí Treoracha cóimeála Íoslódálacha

nascóir clár ciorcad priontáilte ardluais SMT do fheidhmchláir le 25+ Gbit/s

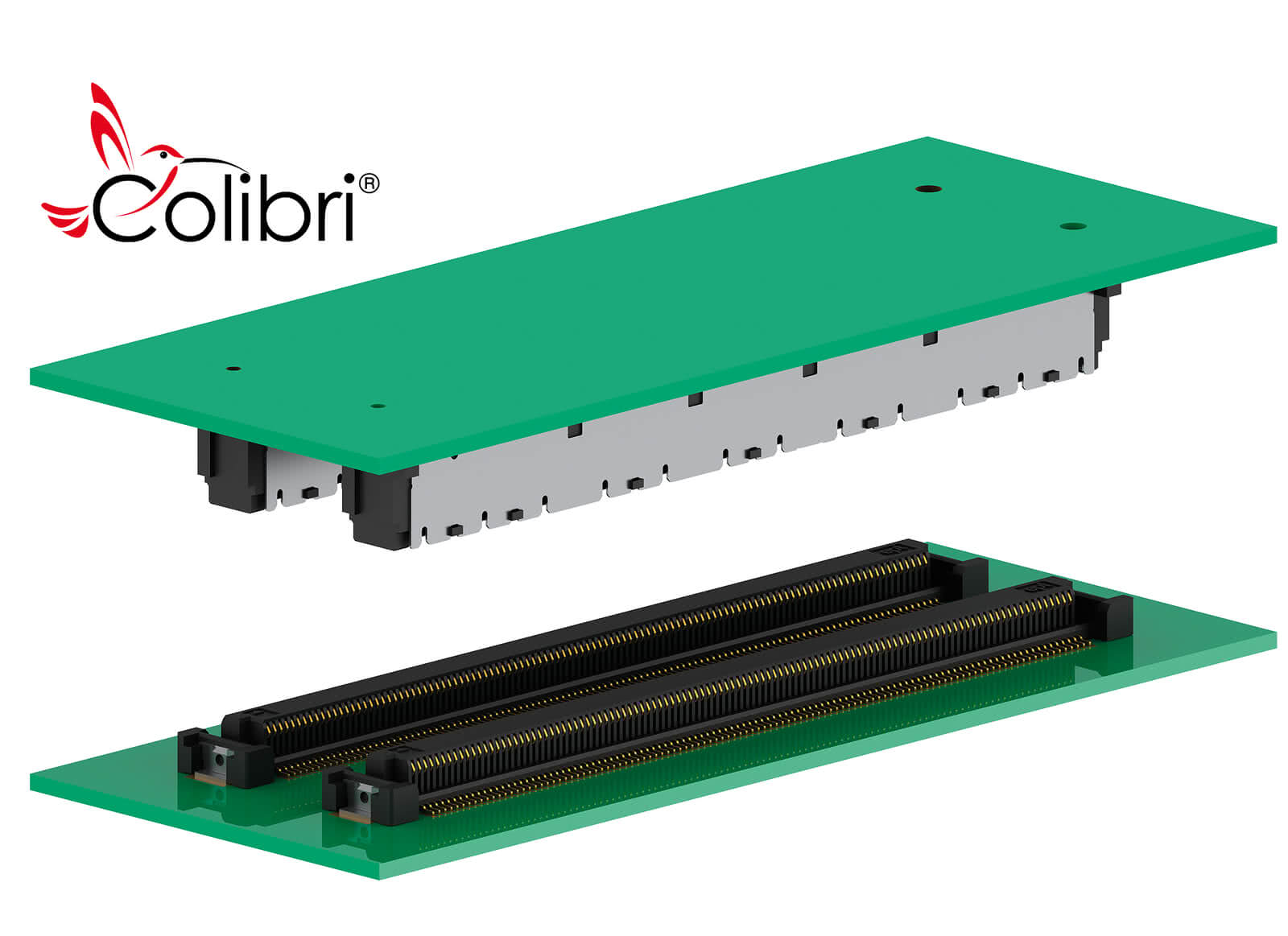

Is córas nascóra SMT dé-sraith sciúdaithe é Colibri® le céim 0.5 mm.

Gnéithe

Comhlíonann sé riachtanais PICMG COM Express®
agus SFF-SIG CoreExpress®
Comhoiriúnach le nascóirí
caighdeánacha d'fheidhmchláir le 10+, 16+ nó 25+ Gbit/s Limistéar
feistithe
comhtháite Pacáistithe i dteip & i rolla

Iarratais

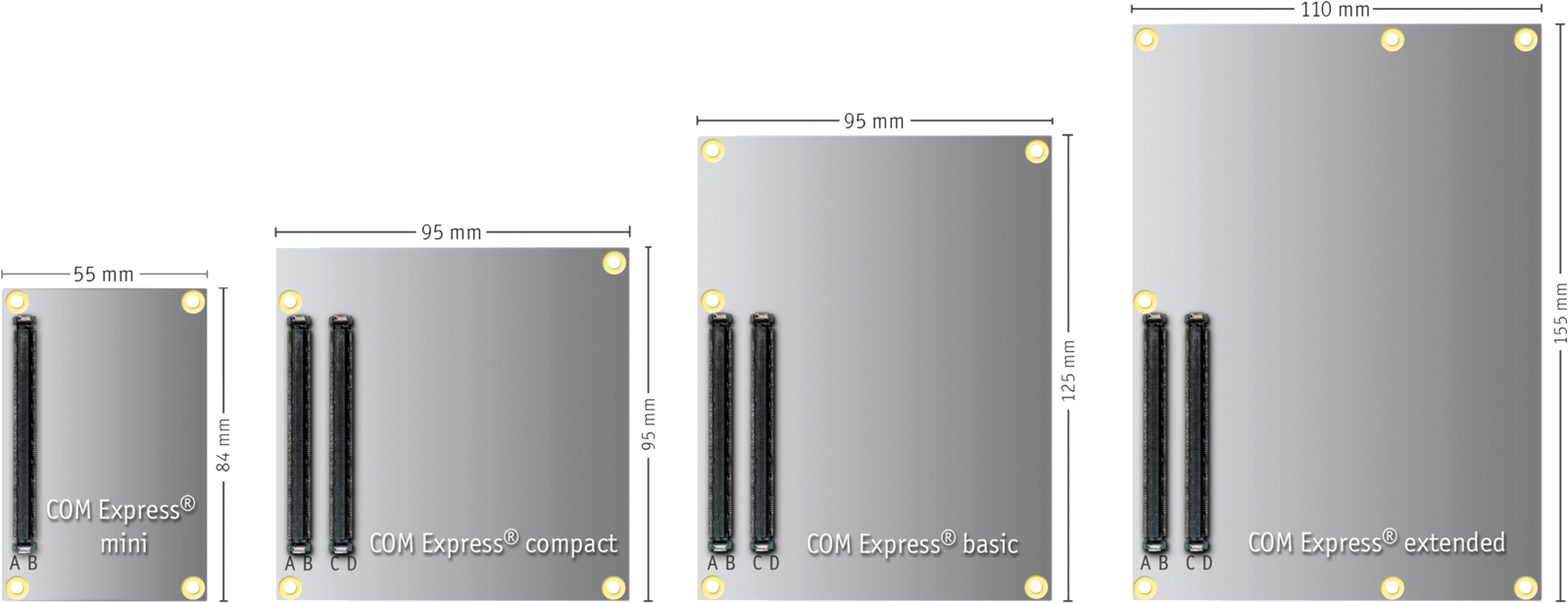

COM Express®
CoreExpress®

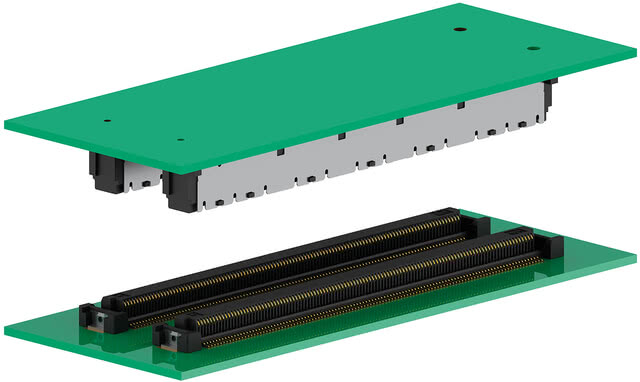

bord-le-bord
meánshruthach VITA59

Colibri: Forléargas

Príomhfhíricí ar an toirt Iarratais Táirgí Colibri Físeán buaicphointí Gnéithe Spásáil sholúbtha Méideanna na modúl Réimsí feidhme Peirspictíocht an fhorbróra Ceisteanna Coitianta Teistiméireachtaí Treoracha cóimeála Íoslódálacha

Plug 10+

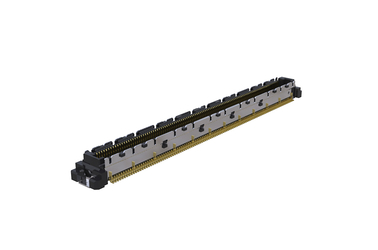

Colibri Soicéad 220, 5 mm Mír uimh. 401-51101-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 220, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Soicéad 220, 5 mm Mír uimh. 401-51101-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	dá chéad is fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

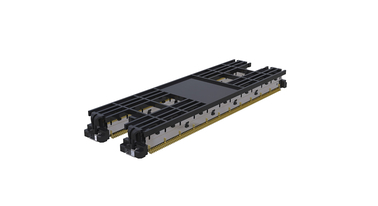

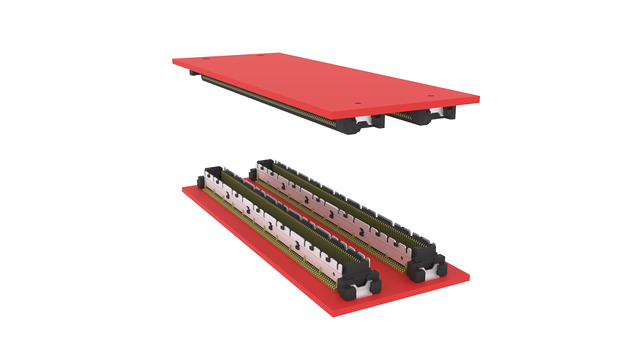

Colibri Plug 440, 5 mm Mír uimh. 401-51501-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 440, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 440, 5 mm Mír uimh. 401-51501-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	ceathair céad daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

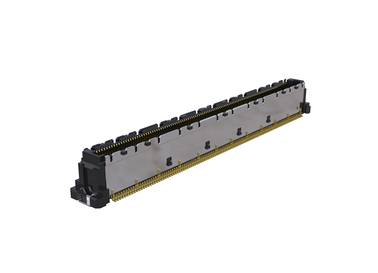

Colibri Ploc 220, 8 mm Mír uimh. 401-55101-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 220, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Ploc 220, 8 mm Mír uimh. 401-55101-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	dá chéad is fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

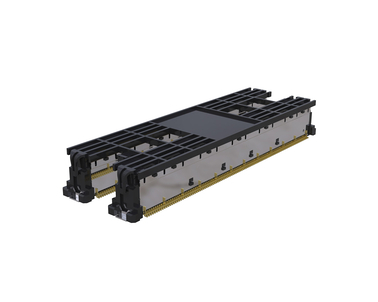

Colibri Plug 440, 8 mm Mír uimh. 401-55501-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 440, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 440, 8 mm Mír uimh. 401-55501-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	ceathair céad daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

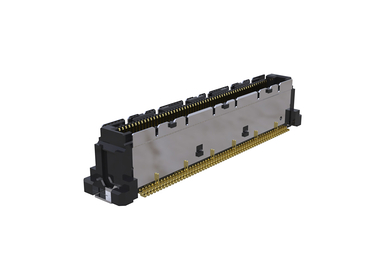

Colibri Plug 120, 8 mm Mír uimh. 401-55401-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 120, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 120, 8 mm Mír uimh. 401-55401-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	120
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

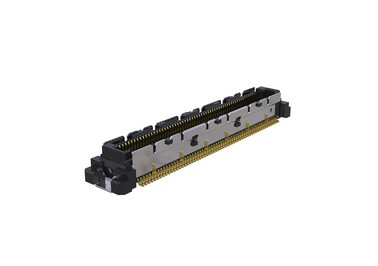

Colibri Plug 120, 5 mm Mír uimh. 401-51401-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 120, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 120, 5 mm Mír uimh. 401-51401-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	120
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

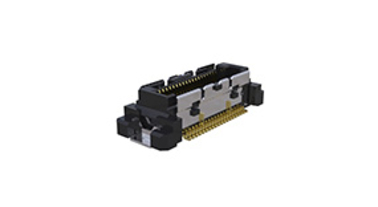

Colibri Plug 40, 5 mm Mír uimh. 401-51701-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 40, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 40, 5 mm Mír uimh. 401-51701-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

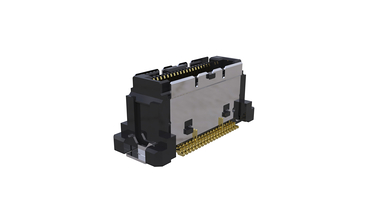

Colibri Plug 40, 8 mm Mír uimh. 401-55701-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 40, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 40, 8 mm Mír uimh. 401-55701-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 160, 5 mm Mír uimh. 401-51301-51

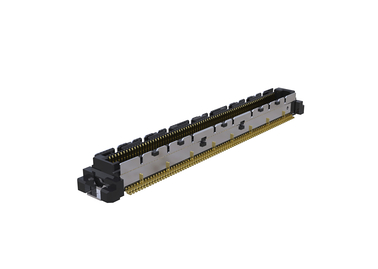

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 160, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 160, 5 mm Mír uimh. 401-51301-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	céad is seasca
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 80, 5 mm Mír uimh. 401-51601-51

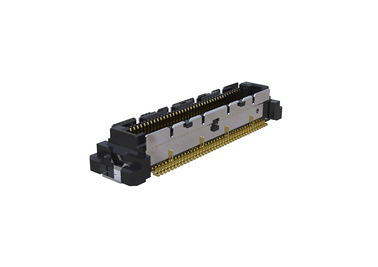

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 80, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 80, 5 mm Mír uimh. 401-51601-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

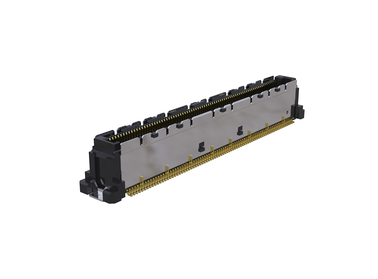

Colibri Plug 160, 8 mm Mír uimh. 401-55301-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 160, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 160, 8 mm Mír uimh. 401-55301-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	céad is seasca
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

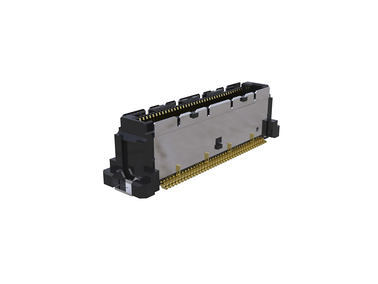

Colibri Plug 80, 8 mm Mír uimh. 401-55601-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 80, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí: 10+ Gbit/s

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 80, 8 mm Mír uimh. 401-55601-51 - Sonraíochtaí teicniúla

Buneilimintí

Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	10 nanaidhiúltas san soicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Plug 16+

Colibri Soic 16+ 220, 5 mm Mír uimh. 401-51103-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 220, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Soic 16+ 220, 5 mm Mír uimh. 401-51103-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	dá chéad is fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 440, 5 mm Mír uimh. 401-51503-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 440, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 440, 5 mm Mír uimh. 401-51503-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	ceathair céad daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 220, 8 mm Mír uimh. 401-55103-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 220, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 220, 8 mm Mír uimh. 401-55103-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	dá chéad is fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 440, 8 mm Mír uimh. 401-55503-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 440, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 440, 8 mm Mír uimh. 401-55503-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	ceathair céad daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 160, 5 mm Mír uimh. 401-51303-51

Colibri Plug 5mm 160pol 401 51303 51 2190x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 160, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 160, 5 mm Mír uimh. 401-51303-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	céad is seasca
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 120, 5 mm Mír uimh. 401-51403-51

Colibri Plug 5mm 120pol 401 51403 51 2220x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 120, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 120, 5 mm Mír uimh. 401-51403-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 80, 5 mm Mír uimh. 401-51603-51

Colibri Plug 5mm 80pol 401 51603 51 2210x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 80, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 80, 5 mm Mír uimh. 401-51603-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 40, 5 mm Mír uimh. 401-51703-51

Colibri Plug 5mm 40pol 401 51703 51 285x156

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 40, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 40, 5 mm Mír uimh. 401-51703-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 160, 8 mm Mír uimh. 401-55303-51

Colibri Plug 8mm 160pol 401 55303 51 2110x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 160, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 160, 8 mm Mír uimh. 401-55303-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	céad is seasca
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 120, 8 mm Mír uimh. 401-55403-51

Colibri Plug 8mm 120pol 401 55403 51 2120x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 120, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 120, 8 mm Mír uimh. 401-55403-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	120
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 80, 8 mm Mír uimh. 401-55603-51

Colibri Plug 8mm 80pol 401 55603 51 2080x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 80, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 80, 8 mm Mír uimh. 401-55603-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	ochtó
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Colibri Plug 16+ 40, 8 mm Mír uimh. 401-55703-51

Colibri Plug 8mm 40pol 401 55703 51 2670x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 40, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Ráta aistrithe sonraí de 16+ Gbit/s do PCIe Gen4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 16+ 40, 8 mm Mír uimh. 401-55703-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Leas. 3.0
Líon na dteagmhálaithe	daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad is fiche a haon
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

sreabhadh oibriúcháin	uas. 0.5 A
Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	16 nana-soicind in aghaidh an tsoicind

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Comhad UL	13/03/2014
Timpeallacht	Comhlíontach le RoHS

Plug 25+

Colibri Soic 25+ 220, 5 mm Mír uimh. 401-51104-51

Colibri Plug 5mm 220pol 401 51103 51 2360x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 220, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Rátaí aistrithe sonraí de 25+ Gbit/s do PCIe Gen4, Ethernet 25 Gbit agus USB4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Soic 25+ 220, 5 mm Mír uimh. 401-51104-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	dá chéad is fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	25 Gbps

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Colibri Plug 25+ 440, 5 mm Mír uimh. 401-51504-51

Colibri Plug 5mm 440pol 401 51503 51 2860x1560

le haghaidh spásáil PCB 5 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 440, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Rátaí aistrithe sonraí de 25+ Gbit/s do PCIe Gen4, Ethernet 25 Gbit agus USB4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 25+ 440, 5 mm Mír uimh. 401-51504-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	ceathair céad daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	5 mm
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	25 Gbps

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Colibri Plug 25+ 220, 8 mm Mír uimh. 401-55104-51

Colibri Plug 8mm 220pol 401 55103 51 2160x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 220, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Rátaí aistrithe sonraí de 25+ Gbit/s do PCIe Gen4, Ethernet 25 Gbit agus USB4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 25+ 220, 8 mm Mír uimh. 401-55104-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	dá chéad is fiche
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	25 Gbps

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Colibri Plug 25+ 440, 8 mm Mír uimh. 401-55504-51

Colibri Plug 8mm 440pol 401 55503 51 1950x1560

le haghaidh spásáil PCB 8 mm, Tolaim forluí suas le +0.6 mm, Líon na bpóil: 440, Teicneolaíocht nasctha SMT, Griod 0.5 mm, Rátaí aistrithe sonraí de 25+ Gbit/s do PCIe Gen4, Ethernet 25 Gbit agus USB4

Ag an am céanna

SMT

Dlúth-dhlús

Ardluas

Féach ar thuilleadh sonraí faoin táirge

Colibri Plug 25+ 440, 8 mm Mír uimh. 401-55504-51 - Sonraíochtaí teicniúla

Buneilimintí

Sonrúchán	PICMG^® COM.0 Athchl. 3.1
Líon na dteagmhálaithe	ceathair céad daichead
Teicneolaíocht naisc	SMT
Spásáil PCB	ocht milliméadar
Teocht oibriúcháin	-40°C go +125°C

Ábhar

comhlacht inslithe	LCP, UL 94 V-0
Luach CTI IEC 60112	céad seachtó cúig
Sonraí teagmhála	cóimhiotal copair
Teagmháil le bratú	Os cionn Ni
Limistéar nasctha	Óir flash trí Ni

Meicniúil

Toise an ghreille	0.5 mm
Fórsa teagmhála in aghaidh an teagmhála	uas. 0.9 N
Tarraingt in aghaidh an teagmhála	0.1 N ar a laghad
Saol seirbhíse	30 timthriallta ionsáite
Comhphláinéireacht	uas. 0.1 mm
Sábháilteacht forluí	0.6 mm
An lár aschothromú sa treo X	± 0.4 mm
An t-ionad aschothrom sa treo Y	± 0.19 mm
Mí-ailíniú ais i riocht cóimeáilte (x/y)	± 0.1 mm (8 mm airde) / ± 0.115 mm (5 mm airde)
Fritháireamh uilleach sa treo X	± 2°

Leictreach

Voltas oibriúcháin	50 VAC
Voltas tástála	200 VAC
Frithbhrú chun tosaigh	uas. 75 mΩ
Fad imréitigh agus siar-ghluaiseachta	≥ 0.15 mm
Frithsheasmhacht inslithe	100 MΩ
Tarchur sonraí	25 Gbps

Próiseáil

Teocht sádrála	260°C de réir J-STD-020
MSL	a haigh
Tionól	Tóg agus socraigh

Faomhaí / Comhlíonadh

Timpeallacht	Comhlíontach le RoHS

Receptacle

Plug-Heavy Au

Receptacle, Heavy Au

Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?

Iarr nascóirí saincheaptha

» Ní féidir leat teacht ar a bhfuil á lorg agat? Iarr nascóir saincheaptha anois!

Go raibh míle maith agat! Déanfaimid athbhreithniú ar do chuid riachtanas agus déanfaimid teagmháil leat.

Má tá aon cheist agat, ná bíodh aon leisce ort teagmháil a dhéanamh linn trí ríomhphost nó ar an nguthán.

Níor aimsíodh aon táirge oiriúnach – déan fiosrú faoin táirge seo anois:

Tá na réimsí atá marcáilte le * éigeantach.

Cuideachta *

Beannacht

Céadainm *

Ainm *

Sráid *

Cód poist *

Suíomh *

Tír *

Ríomhphost *

Guthán *

Riachtanais an táirge *

Is féidir leat ár bpolasaí príobháideachais a fheiceáil anseo.

Buaicphointí na gColibri HighSpeed SMT nascóir

Cad a thairgeann na nascóir Coitianta Colibri HighSpeed ó ept? Cén spásáil PCB is féidir a bhaint amach leo? An bhfuil líon pin éagsúil ann? Cé mhéad Gbit/s is féidir a bhaint amach le haghaidh tarchur sonraí?

Freagraíonn ár bhfíseán beochana na ceisteanna seo agus tuilleadh. Caith súil air
anois! (nó ar YouTube)!

Gnéithe PICMG nascóir

Colibri 440 pol 2026 red

Is córas nascóra SMT dé-sraith sciúdaithe é Colibri® le céim 0.5 mm. Comhlíonann sé riachtanais uile na sonraíochtaí nascóir atá leagtha síos ag PICMG COM Express®, SFF-SIG CoreExpress® agus nano-ETXexpress. Tá táirgí Colibri® comhoiriúnach le nascóirí caighdeánacha atá ar fáil ar an margadh agus tá siad tástáilte go forleathan.

Colibri Receptacle — Receptacle (ceangaltóir baineann)
Forléargas ar
Mhionsonraí na Módúl COM

Limistéar do phiocadh agus socrú

196 biorán comhartha agus 24 biorán talún

0.5 mm idirphic

Colibri Receptacle

Colibri Plug — Plug (ceangaltóir fireann)
Sonraí an
Chláir Iompróra ar Súil

Colibri Feature Pick N Place 180x180 — Roghainneach: caipín pioc-agus-leag

Colibri Feature Guide Post 180x180 — Treoracha

Scannán

Daingniú SMT

Colibri Feature Pick N Place 180x180

Colibri Feature Guide Post 180x180

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Déanaimid do nascóir saincheaptha, de réir do shainriachtanas, a mhonarú do d'fheidhmchlár.

Comhaireamh bioráin eile
Airde stoic eile
Bailchríocha teagmhála malartacha

Déan fiosrú
faoi nascóir saincheaptha
anois

An caighdeán COM Express do nascóir

D'fhorbair an PICMG an tsonraíocht COM Express® do nascóir, ar a dtugtar computer-on-module (COM). I measc nithe eile, sonraíonn sí na toisí a chaithfidh a bheith ag an modúl agus suíomh na bpoll feistis agus na sannta teagmhála i gcoibhneas leis an gclár iompróra.
Comhtháthaíonn modúil COM Express® príomhfheidhmeanna ríomhaire inbhúit, amhail an LAP, an próiseálaí grafaicí, an RAM agus comhéadain chaighdeánacha.
Laghdaíonn plugáil modúl COM isteach i gcárta iompróra amanna forbartha agus costais. Ina theannta sin, ní hamháin gur féidir saolré an táirge a fhadú ach is féidir é a uasghrádú freisin trí mhodúil COM Express® níos nuaí agus ar feidhmíocht níos airde a phlugáil isteach sa chárta iompróra.

Méideanna na modúl COM Express® do nascóir de réir PICMG

COMExpress boards frei

Réimsí feidhme tipiciúla do Colibri HighSpeed nascóir

Uathoibriú
tionsclaíoch, córais
chiosc & POI, teicneolaíocht leighis,
teicneolaíocht
tomhais, cearrbhachas
, iompar
, freastalaithe

nascóir PICMG Colibri do COM Express

Florian Guglhoer Produktmanager 6400x4660px

"Arís agus arís eile, chualamar ó fhorbróirí crua-earraí go bhfuil méadú tagtha ar na héilimh ar cheangaltóirí ardluais agus go bhfuil gá acu dá bhrí sin le ceangaltóirí SMT atá in ann níos mó ná 8 nGigit in aghaidh an tsoicind a láimhseáil. Le tamall anuas, tá an-mheas ar an leagan 10 Gbit/s dár gceangaltóirí Colibri SMT cheana féin as a signal integrity den scoth. Leis na leaganacha Colibri 16+ agus 25+ Gbit/s, cuirimid ar chumas tarchur sonraí gan chur isteach de chomharthaí USB 3.1 Gen2 agus PCI Express 4.0.
Tá dearadh teagmhála optamaithe ag ár gceangaltóirí Colibri SMT do fheidhmchláir COM Express, rud a fhágann go bhfuil sé éasca feidhmchláir a chur i bhfeidhm do cheangaltóirí ardluais ag 10, 16 nó 25+ Gbit/s agus os a chionn. Léiríonn ár samhlúcháin sláine comhartha den scoth – fiú ag rátaí arda aistrithe sonraí. Táim lánchinnte de na caighdeáin arda nascóir atá ag ár gceangaltóirí Colibri COM Express. Ba cheart duit breathnú ar na gnéithe duit féin agus ordú a dhéanamh do sampla amháin ar a laghad!
Is féidir leat S-parameter a iarraidh orainn freisin chun do dhearaí féin a shamhlú."
Florian Guglhör, Bainisteoir Táirgí ag ept

CC: Ceisteanna agus freagraí faoi SMT Colibri – nascóir

Cé na rátaí aistrithe sonraí a bhfuil na SMT nascóir Colibri oiriúnach dóibh?Cé na feidhmchláir ardluais a n-úsáidtear nascóir Colibri dóibh?Cá bhfuil nascóir Colibri atá comhlíontach le PICMG á n-úsáid go rathúil cheana féin?An bhfuil cúnamh cóimeála (assembly cap) ag teastáil chun nascóirí ardluais Colibri a phróiseáil?An soláthraítear na nascóir PICMG Colibri freisin i bpacáistiú téip agus ríl?An comhpháirteanna UL-aitheanta iad na nascóir Colibri COM Express?An bhfuil na nascóir PCB ept comhlíontach le RoHS?

Cé na rátaí aistrithe sonraí a bhfuil na SMT nascóir Colibri oiriúnach dóibh?

Léiríonn ionsamhlúcháin a úsáideann an córas nascóir COM Express® Colibri® ag 8 agus 10 Gbit/s signal integrity den scoth. Trí thuilleadh forbartha agus feabhsuithe ar dhearadh an teagmhála, tá cumais ardluais phluganna Colibri sínte go dtí 25+ Gbit/s. Fágann sé seo gurb é córas ceanglóirí COM Express an chéad rogha do d'fheidhmchlár ag rátaí arda aistrithe sonraí de 25 Gbit/s agus os a chionn.

mask output eye

Cé na feidhmchláir ardluais a n-úsáidtear nascóir Colibri dóibh?

Tá nascóir ardluais Colibri an-oiriúnach do rátaí arda aistrithe sonraí agus dá bhrí sin tá siad oiriúnach do gach cineál feidhmchlár ardluais. Ina measc seo tá, mar shampla, córais bord-le-bord COM Express agus Mezzanine le rátaí aistrithe sonraí do 10-Gigabit Ethernet agus PCI Express Gen3.

Cá bhfuil nascóir Colibri atá comhlíontach le PICMG á n-úsáid go rathúil cheana féin?

I measc feidhmeanna eile, tá nascóir Colibri COM Express in úsáid cheana féin san uathoibriú tionsclaíoch, i gcórais chioscaí agus POI, sa teicneolaíocht leighis, sa teicneolaíocht tomhais, sa chearrbhachas, san earnáil iompair agus san innealtóireacht seirbhísí foirgneamh.

An bhfuil cúnamh cóimeála (assembly cap) ag teastáil chun nascóirí ardluais Colibri a phróiseáil?

Soláthraíonn dearadh Receptacle an Colibri pick-up area leordhóthanach don vacuum nozzle agus dá bhrí sin ní theastaíonn aon assembly cap breise leis.
Is féidir Plug an Colibri a shá go hiontaofa freisin trí úsáid a bhaint as vacuum nozzle chúng gan gá le assembly cap breise.

An soláthraítear na nascóir PICMG Colibri freisin i bpacáistiú téip agus ríl?

Sea, soláthraítear nascóir SMT Colibri de ghnáth i bpacáistiú tape and reel, a chuireann ar chumas próiseáil lán-uathoibrithe trí phiocadh agus suiteáil. Tá seachadadh i bpacáistiú tráidire ar fáil freisin ach é a iarraidh.

An comhpháirteanna UL-aitheanta iad na nascóir Colibri COM Express?

Sea, is comhpháirteanna iad nascóir Colibri ó ept atá aitheanta ag UL sna Stáit Aontaithe agus i gCeanada.

An bhfuil na nascóir PCB ept comhlíontach le RoHS?

Is é RoHS (Srianadh ar Úsáid Substaintí Guaiseacha Áirithe) an treoir a chuireann srian ar úsáid substaintí guaiseacha áirithe in trealamh leictreach agus leictreonach.
Dearbhaímid go gcomhlíonann naisc nascóir Colibri ó ept Treoir RoHS 2011/65/AE, de réir an deimhnithe RoHS. Tá tuilleadh eolais le fáil faoi RoHS & REACH.

Teistiméireachtaí

Táimid ag urramú mianta ár gcliant maidir le discréid agus dá bhrí sin ní luann muid aon fhoinsí thíos. Mar
sin féin, geallaimid go hiomlán barántúlacht na ráiteas seo.

I bhfeidhmchláir le rátaí sonraí an-ard, tháinig an Colibri 10 Gbit/s go dtí a theorainneacha ó am go chéile: áfach, leis an Plug 16+ nua, oibríonn tarchuir comharthaí USB 3.1 Gen2 anois gan aon fhadhbanna.

Entwicklungsingenieur Embedded Computing Technologie

Fachtóir lárnach dúinne ab ea gurb iad nascóir COM Express de chuid ept a sholáthraíonn an fheidhmíocht is fearr i léaráidí súile (giodam, airde an tsúile agus leithead an tsúile).

Entwicklungsingenieur Embedded Computing Technologie

Trí úsáid a bhaint as pacáistiú téip agus ríl do cheangairtí Colibri, d'éirigh linn an t-am oibriúcháin uathoibríoch ar an meaisín socraithe a mhéadú agus, dá bhrí sin, costais táirgthe a laghdú.

Fertigungsplaner COM Express-Baseboard-Fertigung

Dár n-iarratas 10 Gbit/s, níor cheadaíomar ach na Colibri nascóir.

Entwicklungsingenieur COM Express-Modul-Entwicklung

Ó thosaíomar ag úsáid naisc ardluais Colibri nascóir, ní raibh fadhb ar bith againn le fliuchadh le linn reflow soldering.

Fertigungsleiter COM Express-Baseboard-Fertigung

Tá méadú suntasach tagtha ar an táirgiúlacht inár n-áis táirgthe de bharr an phacáistithe téip-agus-rialla de na nascóir cláir chiorcad priontáilte SMT Colibri.

Produktionsleiter COM Express-Modul-Fertigung

Bhí an tacaíocht a chuir ept ar fáil le linn Colibri nascóir a thabhairt isteach inár bpróiseas táirgthe den scoth. Mhothaíomar go raibh muid i lámha maithe.

Leiter Qualitätswesen Embedded Computing

Le h-ept, tá fáil ar nascóir Colibri ráthaithe. Bhí sé sin thar a bheith tábhachtach dúinn.

Fertigungsplaner COM Express-Modul-Fertigung

Treoracha cóimeála

Íoslódáil treoracha cóimeála Colibri

Íoslódálacha

Bileog eolais táirge ept Colibri

Tuarascáil Colibri SI

nascóir Táirgí ept Colibri – 0.5 mm SMT
