Ceanglóirí PCB flexilink
Is nascóir PCB ildánach, neamh-phlugáilte é flexilinkjumper a sheasann amach a bhuí lena dhearadh spás-shábhála agus a chumas ard reatha de 11 amperes in aghaidh an phoinne.

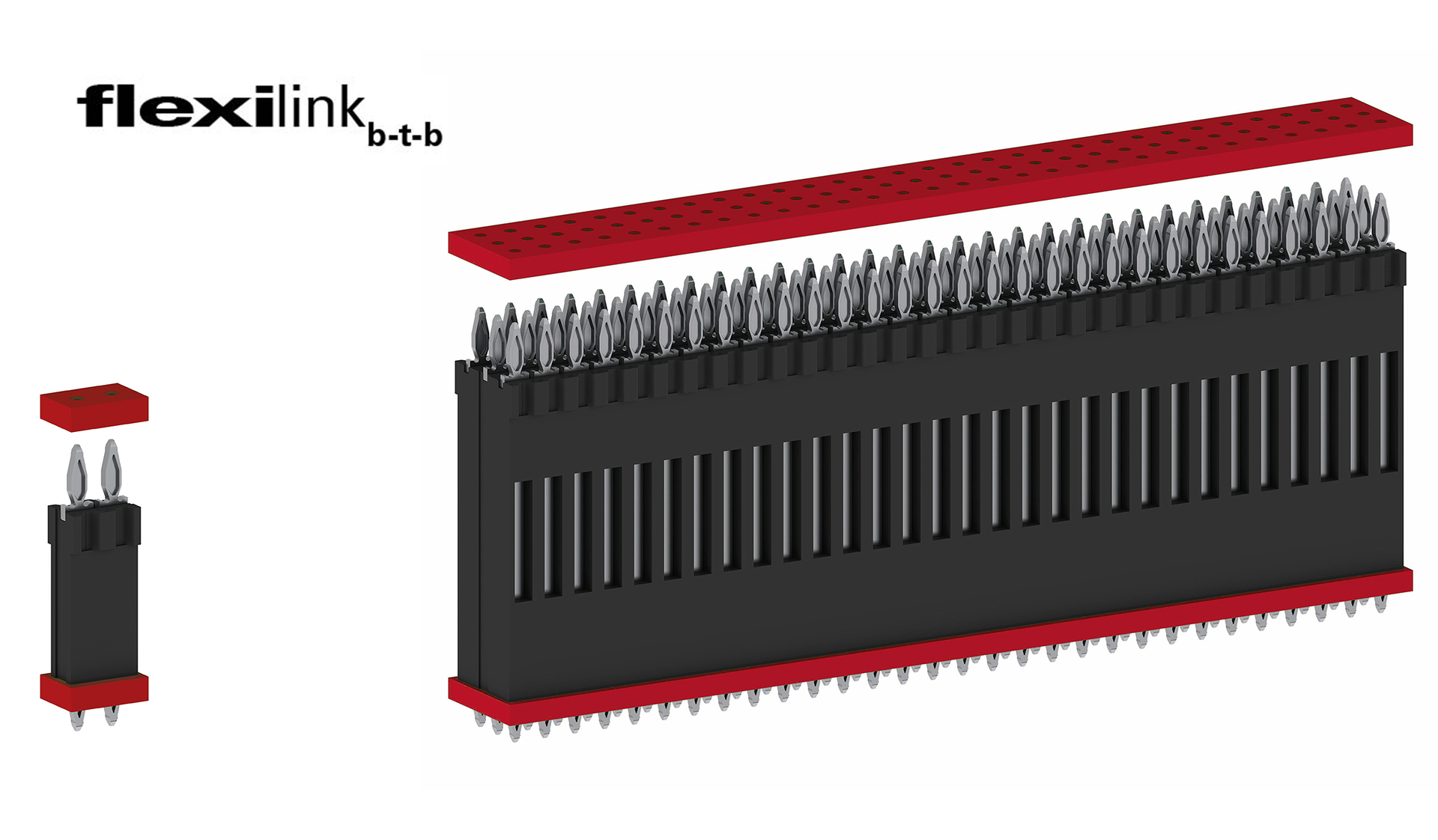

Mar is amhlaidh leis an flexilinkjumper, cinntíonn an flexilinkb-t-b teagmháil iontaofa faoi strusanna meicniúla amhail turraing agus creathadh a bhuí lena theicneolaíocht brú-fheistithe.
Scagaire
clár go clár

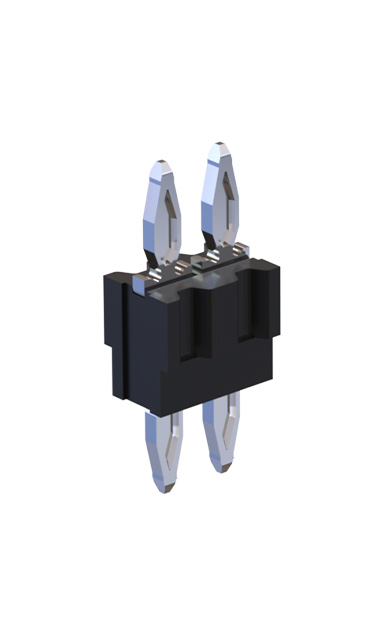

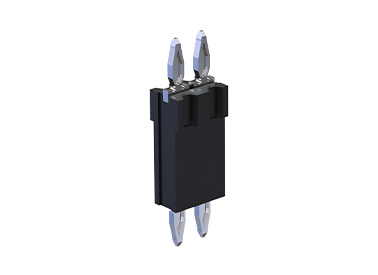

flexilink b-t-b, airde 5 mm Mír uimh. 990-52XNN050-110
5 mm ar airde, do phróiseas feistithe brúite dhá chéim, 1–3 sraitheanna de theagmhálacha, Sábhálann spás agus costais, tagann in áit spásálaithe, Cód uimhreach an pháirt: X = líon na sraitheanna, NN = líon na bpóil in aghaidh na sraithe, Téigh i dteagmháil lenár bhfoireann díolacháin má tá aon cheist agat.
Ag an am céanna
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig
flexilink b-t-b, airde 10 mm Mír uimh. 990-52XNN100-110
10 mm ar airde, do phróiseas feistithe brúite dhá chéim, 1–3 sraitheanna de theagmhálacha, Sábhálann spás agus costais, tagann in áit spásálaithe, Cód uimhreach an pháirt: X = líon na sraitheanna, NN = líon na bpóil in aghaidh na sraithe, Téigh i dteagmháil lenár bhfoireann díolacháin má tá aon cheist agat.
Ag an am céanna
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig

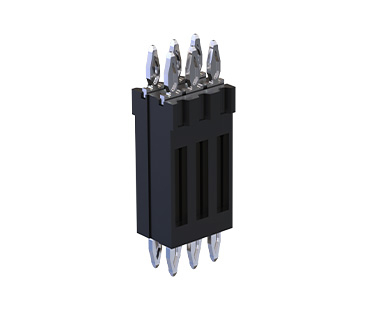

flexilink b-t-b, airde 15 mm Mír uimh. 990-52XNN150-110
15 mm ar airde, do phróiseas feistithe brúite dhá chéim, 1–3 sraitheanna de theagmhálacha, Sábhálann spás agus costais, tagann in áit spásálaithe, Cód uimhreach an pháirt: X = líon na sraitheanna, NN = líon na bpóil in aghaidh na sraithe, Téigh i dteagmháil lenár bhfoireann díolacháin má tá aon cheist agat.
Ag an am céanna
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig

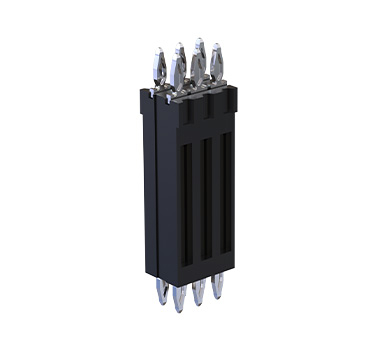

flexilink b-t-b, airde 20 mm Mír uimh. 990-52XNN200-110
20 mm ar airde, do phróiseas feistithe brúite dhá chéim, 1–3 sraitheanna de theagmhálacha, Sábhálann spás agus costais, tagann in áit spásálaithe, Cód uimhreach an pháirt: X = líon na sraitheanna, NN = líon na bpóil in aghaidh na sraithe, Téigh i dteagmháil lenár bhfoireann díolacháin má tá aon cheist agat.
Ag an am céanna
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig

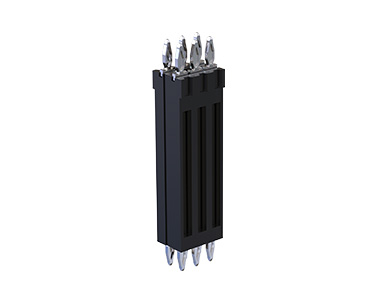

flexilink b-t-b, airde 25 mm Mír uimh. 990-52XNN250-110
25 mm ar airde, do phróiseas feistithe brúite dhá chéim, 1–3 sraitheanna de theagmhálacha, Sábhálann spás agus costais, tagann in áit spásálaithe, Cód uimhreach an pháirt: X = líon na sraitheanna, NN = líon na bpóil in aghaidh na sraithe, Téigh i dteagmháil lenár bhfoireann díolacháin má tá aon cheist agat.
Ag an am céanna
Teicneolaíocht brú-fheistithe
Cumhacht
Rúidig
léine teolaí

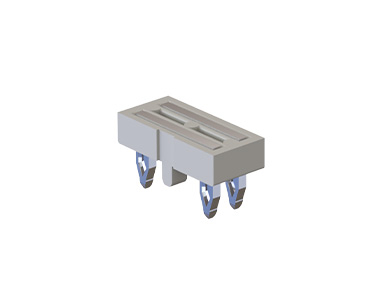

Léimneoir Flexilink, 2-phionna Mír uimh. 991-500200-11
2 Theagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

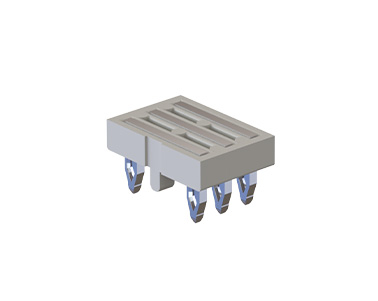

Léimneoir Flexilink, 3-phionna Mír uimh. 991-500300-11
3 Theagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

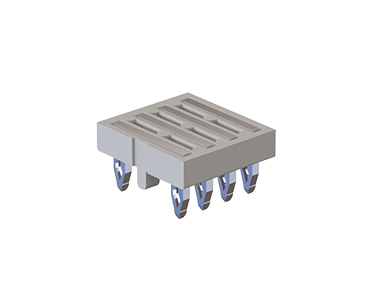

Léimneoir Flexilink, 4-phionna Mír uimh. 991-500400-11
4 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

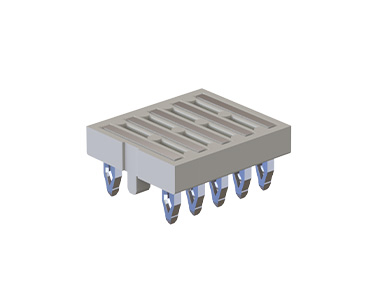

Léimneoir Flexilink, 5-phionna Mír uimh. 991-500500-11
5 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

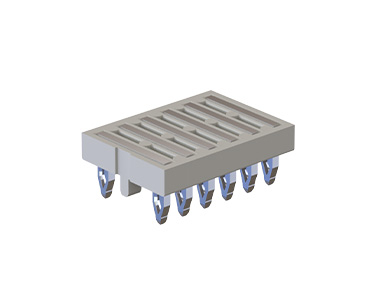

Léimneoir Flexilink, 6-phionna Mír uimh. 991-500600-11
6 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

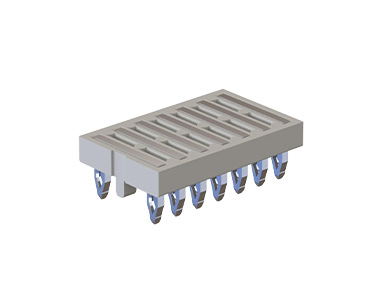

Léimneoir Flexilink, 7-phionna Mír uimh. 991-500700-11
7 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

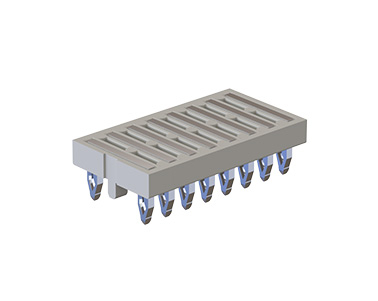

Léimneoir Flexilink, 8-phionna Mír uimh. 991-500800-11
8 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

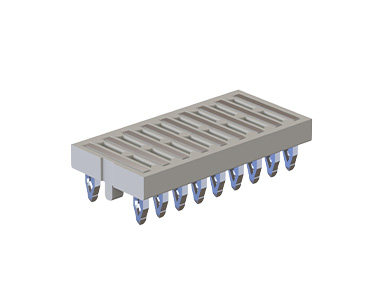

Léimneoir Flexilink, 9-phionna Mír uimh. 991-500900-11
9 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

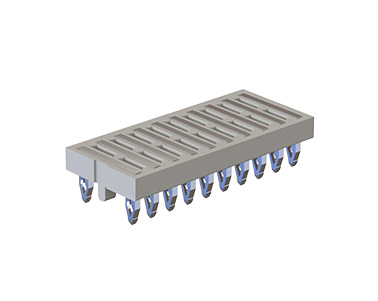

Léimneoir Flexilink, 10-phionna Mír uimh. 991-501000-11
10 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

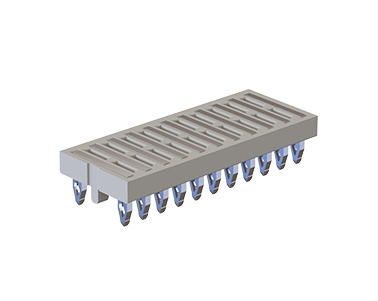

Léimneoir Flexilink, 11-phionna Mír uimh. 991-501100-11
11 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

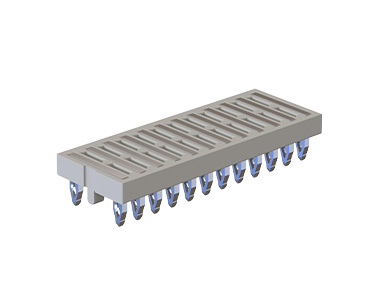

Léimneoir Flexilink, 12-phionna Mír uimh. 991-501200-11
12 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

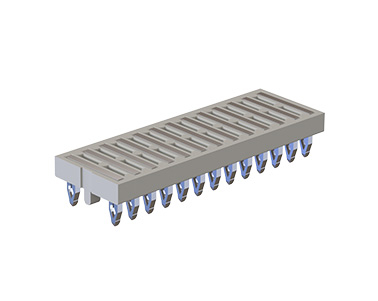

Léimneoir Flexilink, 13-phionna Mír uimh. 991-501300-11
13 Teagmhálaithe, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

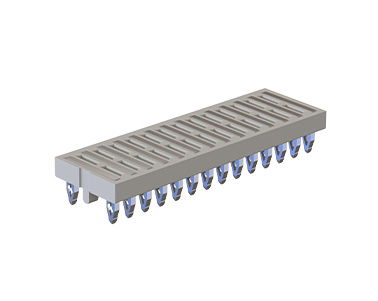

Léimneoir Flexilink, 14-phionna Mír uimh. 991-501400-11
14 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht

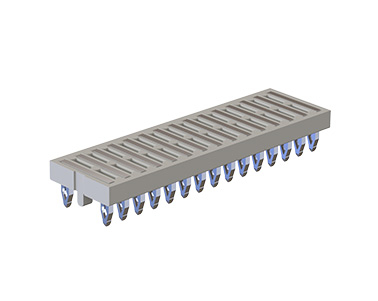

Léimneoir Flexilink, 15-phionna Mír uimh. 991-501500-11
15 Teagmhálacha, 11 Cumas iompróra srutha, Dearadh dlúth, Éasca a shuiteáil gan sodarú, Is féidir é a chumrú in incrimintí 2 mm nó 4 mm
Cothrománach
Teicneolaíocht brú-fheistithe
Cumhacht
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
flexilink: Forléargas
Ceanglóirí PCB a úsáideann teicneolaíocht brú-fheistithe
Tá ár gceangaltóir flexilink garbh, ina bhfuil teicneolaíocht brú-fheistithe, an-oiriúnach chun nasc láidir a chruthú in feidhmchláir a bhaineann le srutha ard lasctha. Tá
an flexilink ar fáil i dhá leagan: - flexilinkjumper le haghaidh
naisc
chomhthreomhar PCB - flexilinkb-t-b le haghaidh naisc chomhthreomhar PCB
an flexilink ar fáil i dhá leagan: - flexilinkjumper le haghaidh
naisc
chomhthreomhar PCB - flexilinkb-t-b le haghaidh naisc chomhthreomhar PCB
flexilinkjumper le haghaidh naisc chomhthreomhar PCB: Tugann
sé léargas ar a dhearadh spás-shábhálaíoch agus ar a chumas ard-seoltachta reatha. Ceadaíonn an spásáil PCB de 1 milliméadar agus lorg de 3.8 milliméadar ar an PCB an úsáid is fearr a bhaint as an spás agus réimse leathan feidhmeanna don cheangaltóir, mar shampla chun PCBanna LED a shlabhrú. Níl airde an cheangaltóra PCB ach 2 milliméadar.
sé léargas ar a dhearadh spás-shábhálaíoch agus ar a chumas ard-seoltachta reatha. Ceadaíonn an spásáil PCB de 1 milliméadar agus lorg de 3.8 milliméadar ar an PCB an úsáid is fearr a bhaint as an spás agus réimse leathan feidhmeanna don cheangaltóir, mar shampla chun PCBanna LED a shlabhrú. Níl airde an cheangaltóra PCB ach 2 milliméadar.
flexilinkb-t-b le haghaidh naisc PCB comhthreomhar: Cinntíonn
an t-idircheangairí flexilinkb-t-b le spásáil 2.54 mm nasc ardchaighdeáin PCB ag úsáid na teicníce brú-fheistithe. Is é an t-idircheangairí déthaobhach seo an réiteach ar chúrsaí ard-lasctha, toisc nach gcuireann aon aistriú teagmhála teorainn le toilleadh iompair reatha.
An buntáiste soiléir: bunóidh comhpháirt aonair nasc meicniúil agus leictreach araon. Níl gá le spásálaithe – mar sin sábhálann tú spás ar an PCB agus costais araon.
Cuireann an flexilinkb-t-b in oiriúint do do chuid riachtanas: is féidir leat an flexilinkb-t-b a roghnú le haghaidh bearnaí PCB idir 5 agus 25 milliméadar agus sraitheanna agus líon biorán éagsúla a chomhcheangal.
an t-idircheangairí flexilinkb-t-b le spásáil 2.54 mm nasc ardchaighdeáin PCB ag úsáid na teicníce brú-fheistithe. Is é an t-idircheangairí déthaobhach seo an réiteach ar chúrsaí ard-lasctha, toisc nach gcuireann aon aistriú teagmhála teorainn le toilleadh iompair reatha.
An buntáiste soiléir: bunóidh comhpháirt aonair nasc meicniúil agus leictreach araon. Níl gá le spásálaithe – mar sin sábhálann tú spás ar an PCB agus costais araon.
Cuireann an flexilinkb-t-b in oiriúint do do chuid riachtanas: is féidir leat an flexilinkb-t-b a roghnú le haghaidh bearnaí PCB idir 5 agus 25 milliméadar agus sraitheanna agus líon biorán éagsúla a chomhcheangal.
Déanaimid nascóirí saindéanta a mhonarú, atá feistithe go beacht agus atá curtha in oiriúint do d'fheidhmchlár.
Déan fiosrú faoi cheangaltóirí saincheaptha anois
- Líon piollairí eile
- Airde stoic eile
- Bratuithe teagmhála malartacha
Déan fiosrú faoi cheangaltóirí saincheaptha anois

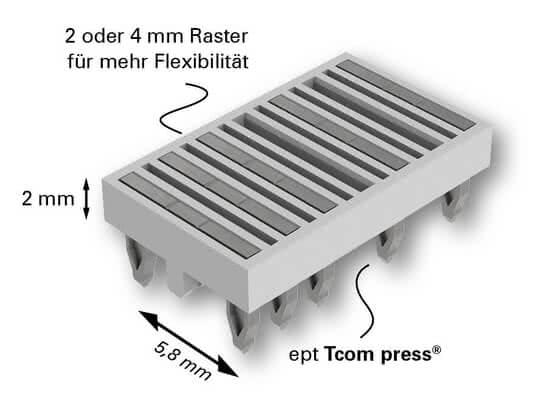

Gnéithe an cheangailteora PCB flexilink jumper
Is nascóir PCB ildánach, neamh-phlugáilteach é flexilinkjumper a sheasann amach mar gheall ar a dhearadh a shábhálann spás agus a chumas ard reatha de 11 amper in aghaidh an phionna. Tá caithníneacht athraitheach de 2 nó 4 milliméadar aige agus cuireann sé idir 2 agus 15 droichead teagmhála ar fáil. Ligeann sé seo do spásáil PCB a bheith curtha in oiriúint go hiomlán do do chuid riachtanas. Dá bhrí sin, tá sé thar a bheith oiriúnach d'fheidhmchláir ar nós stiallacha LED i dtógáil, uathoibriú agus leictreonaic fheithicleach. Seasann sé go hiontach in aghaidh strusanna troma meicniúla ar nós turrainge agus creathanna. Ní theastaíonn aon phróiseas sádrála casta – cinntíonn an flexilinkjumper nasc simplí idir dhá chlár ciorcad priontáilte nó níos mó trí úsáid a bhaint as teicneolaíocht brú-fheistithe.
Gnéithe: léasán flexilink
- Píotshóid inathraithe ó 2 go 4 milliméadar
- Ó 2 go 15 dhroichead teagmhála Cumas
- srutha suas le 11 A in aghaidh an phointe Coigilteas
- spáis agus costais; tagann sé in ionad spásálaithe –
- comhpháirt amháin don cheangal Seasann
- sé in aghaidh ardstrusanna meicniúla, turrainge agus creathanna Cuirtear
- deireadh leis an bpróiseas sádrála trí bhrú-fheistiú Is féidir
- spásáil aonair ar PCBanna
- a dhéanamh Crios brú-fheistithe Tcom press®
Iarratais
- LÉanna i seirbhísí foirgníochta, uathoibriú agus innealtóireacht fheithicleach;
- teicneolaíocht tiomána
- ; teicneolaíocht braiteoirí

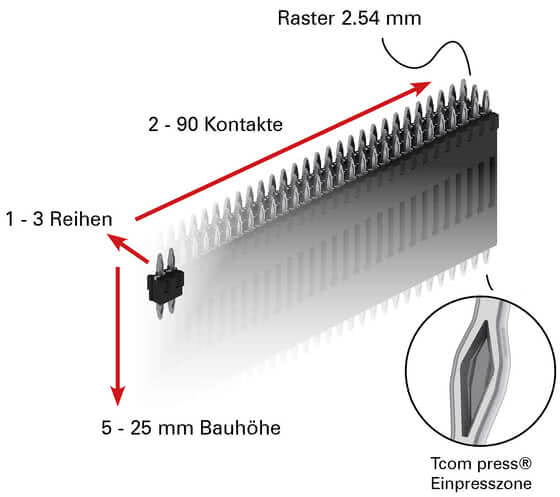

Gnéithe an cheangailteora PCB flexilink B-go-B
Mar is amhlaidh leis an flexilinkjumper, cinntíonn an flexilinkb-t-b teagmháil iontaofa faoi strus meicniúil amhail turraing agus creathadh a bhuí lena theicneolaíocht brú-fheistithe. Is féidir an flexilinkb-t-b a oiriúnú go solúbtha do d'fheidhmchlár: cumraigh do flexilinkb-t-b ó thaobh airde, líon na sraitheanna agus na dteagmhálacha de. Is féidir idir aon sraith amháin agus trí shraith de theagmhálacha, idir dhá phionna agus naoi scór pinna, agus spásanna PCB idir 5 agus 25 milliméadar a bheith ann. Tá cumas iompair reatha de suas le 11 amper go dtí gach pinna. Fágann sé seo go bhfuil an flexilinkb-t-b thar a bheith oiriúnach d'fheidhmchláir ard-reatha agus go gceadaíonn sé dó feidhmiú ar a fheabhas in feidhmchláir chaighdeánacha le PCBanna copair thiubh.
Gnéithe b-t-b
- Suas le 11 A toilleadh reatha in aghaidh an phoinne
- 2 go 90 teagmháil
- airde 5 go
- 25 mm 1 go 3 sraith
- Coigilteas spáis agus costais; tagann sé in ionad spásálaithe
- Ní theastaíonn ach comhpháirt amháin don cheangal
- Frithsheasmhacht mheicniúil ard in aghaidh turrainge agus creathanna
- Ní theastaíonn aon shádrú – teicneolaíocht brú-fheistithe Tcom
- press® crios brú-fheistithe
Iarratais
Uirlisí meaisín
Teicneolaíocht talmhaíochta
Fheithiclí
Teicneolaíocht intirlóistíochta
Ardú agus teicneolaíocht craen
Teicneolaíocht tiomána
Teicneolaíocht talmhaíochta
Fheithiclí
Teicneolaíocht intirlóistíochta
Ardú agus teicneolaíocht craen
Teicneolaíocht tiomána
CC: Ceisteanna agus freagraí faoi cheanglóirí PCB flexilink
An féidir an Flexilink a bhrú isteach i mbun copair níos tibhe freisin? Cén fáth a bhfuil íosmhéid ordaithe ann do flexilink?
An féidir an Flexilink a bhrú isteach i mbun copair níos tibhe freisin?
Sea, tá an flexilink an-oiriúnach le brú-fheistiú i gcláir chiorcad priontáilte (PCBs) tiubha copair.
Cén fáth a bhfuil íosmhéid ordaithe ann do flexilink?
Is mar gheall ar an méid suntasach oibre comhairliúcháin atá i gceist, an teicneolaíocht mheaisíníochta chasta agus na costais arda socraithe don phreas, atá na méideanna íosta ordaithe mar atá.
Teistiméireachtaí
Táimid ag urramú mianta ár gcliant maidir le discréid agus dá bhrí sin ní luann muid aon fhoinsí thíos. Mar
sin féin, geallaimid go hiomlán barántúlacht na ráiteas seo.
sin féin, geallaimid go hiomlán barántúlacht na ráiteas seo.
A bhuí le flexilinks de chuid ept, d'éirigh linn ár gcoscairtí spáis a shárú agus ár dtáirge nua a sheoladh ar an sceideal.
A bhuí le crios brú-fheistithe gás-dhíonach ept, bhíomar in ann flexilink a úsáid chun a chinntiú nach raibh aon bhriseadh teagmhála ann, fiú amháin i dtionólacha potáilte.
Le Flexilink, is féidir linn an spásáil PCB go díreach a theastaíonn uainn a bhaint amach.
Inár dtástálacha faoi dhálaí foircneacha turrainge agus creathanna, bhaineamar torthaí den scoth amach le Flexilink: níor tharla aon chaillteanas teagmhála ar chor ar bith ag na pointí ceangail idir bioráin Flexilink agus tréithe an PCB!
Le Flexilink, ní theastaíonn uainn ach comhpháirt amháin in ionad dhá cheann chun cláir chiorcad priontáilte a nascadh go hiontaofa.
