Riachtanais do cheangairí garbhaithe do chlárchiorcaid phriontáilte
Ní mór do cheanglóirí PCB a bheith láidir, comharthaí a tharchur go hiontaofa agus gan teip a dhéanamh. Ní mór do cheanglóirí láidre PCB cur suas le strusanna meicniúla, teirmeacha agus ceimiceacha amhail: • turraing, • creathadh, • luascán, • gás, • taise, • teochtaí arda, • taise, agus • deannach, gan teip a dhéanamh. Tá gá le nascóirí láidre do chláir chiorcad priontáilte go háirithe sna hearnálacha aerfhóirne agus eitlíochta, sa tionsclaíocht uathoibrithe, i dtionscal na ngluaisteán agus sa teicneolaíocht leighis. Seasann ár nasóirí do chláir chiorcad priontáilte
leis na strusanna seo trí mhodhanna éagsúla a úsáid. Bíonn ár rannóg forbartha i gcónaí ag barrfheabhsú ár gceangaltóirí PCB agus ag cinntiú go bhfuil siad cosanta ar thionchair chomhshaoil bhreise. Cinntímid cáilíocht ard chomhsheasmhach trí raon nósanna imeachta tástála.
Strusanna meicniúla amhail creathadh, luascán agus turraing – Gan teip teagmhála a bhuí le nascóirí PCB láidre
Córas teagmhála oiriúnach do cheanglóirí PCB teannacha

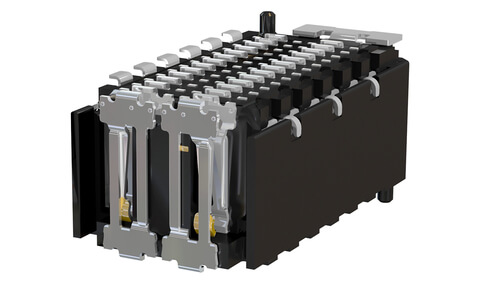

Córas teagmhála: Ceanglóir earrach-luchtaithe déthaobhach do chlárchiorcaid chlóite

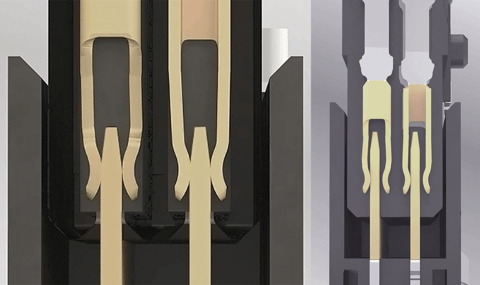

Teagmháil earrach dhá thaobh One27 gan (ar chlé) agus le turraing tionchair (ar dheis)
Bíonn stiall earraigh dhá thaobh i gceangalaithe PCB láidre dár gcuid, rud a chinntíonn iomarcaíocht agus teagmháil shlán i gceangalaithe clár-le-clár. A bhuí leis an dara stiall earraigh, tá tarchur comhartha ráthaithe i gcónaí trí phointe teagmhála, fiú nuair a bhíonn an ceangalaí PCB faoi réir ualaí turrainge arda. Cinntíonn sé seo dearadh optamach feiste.

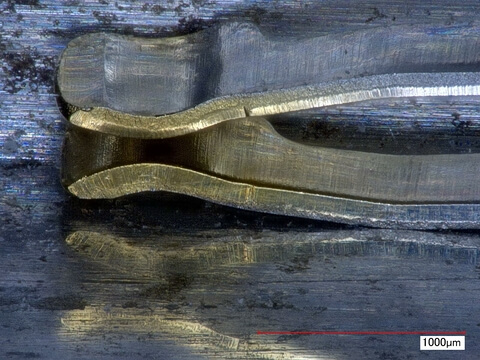

I gcomparáid: Níl i gceist le nascóirí PCB traidisiúnta dhá-chuid ach teagmháil lanna agus teagmháil earraigh. I gcás turrainge láidre, is féidir leis seo an stríoc lanna a ardú den stríoc earraigh, rud a bhriseann an tarchur comhartha.
Córas teagmhála: Córas teagmhála inscne-neodrach do cheanglóirí clár ciorcad priontáilte
Córas teagmhála Zero8 inscne-neodrach
Tá naisc PCB a bhfuil an córas teagmhála 'neamh-inscneach' acu i bhfad níos láidre. Is é an ghné shainiúil den chóras teagmhála seo ná go bhfuil geoiméadrachtaí teagmhála comhionanna ag leatháin an phluig agus na soca. Déantar teagmháil le gach biorán mar sin le dhá fholús, agus an plog agus an soca idirghlasáilte ionas nach féidir leo scaradh óna chéile. Cruthaíonn sé seo an iomarcaíocht uasta agus déanann sé ár gceanglóirí clár-go-clár thar a bheith seasmhach agus iontaofa ó thaobh teagmhála de. (Fíor 5).
Córas teagmhála: Ceangaltóir aonphíosa do chlárchiorcaid phriontáilte
Ceanglóir aonphíosa flexilink
Níl ach nascóirí PCB aonphíosa níos seasmhaí ná an córas teagmhála neamh-inscneach a fhaightear i nascóirí clár-le-clár. Cuireann
nascóirí PCB aonphíosa deireadh leis an bprionsabal traidisiúnta teagmhála dhá pháirt, ina mbíonn nascóir fireann agus ceann baineann. Níl aon limistéar teagmhála leochaileach acu agus dá bhrí sin tá siad thar a bheith frithsheasmhach in aghaidh turrainge, creathanna, taise, deannaigh agus dálaí atmaisféaracha.
Tá nascóirí clár-le-clár aonphíosa oiriúnach freisin do photaíocht agus do phróisis eile atá deartha chun comhpháirteanna an nasóra PCB a chosaint. Nuair a chuirtear i gcomhar le teicneolaíocht brú-fheistithe iad, soláthraíonn nascóirí PCB aonphíosa láidre an nasc meicniúil agus leictreach is sláine idir dhá chlár ciorcad clóite.
Dearadh teagmhála oiriúnach do cheanglóirí PCB láidre

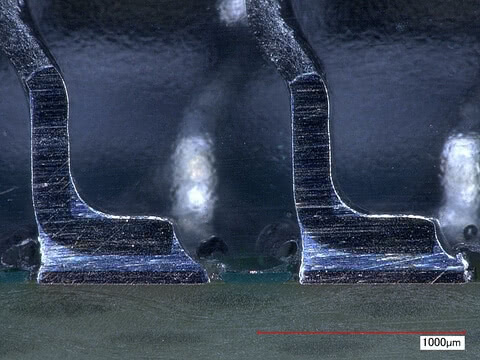

Túilip earraigh One27 tar éis an phróisis lúbtha buillí
Déanann ár gceanglóirí PCB láidre teagmháil leis an stiall earrach-luchtaithe, atá lúbtha ag uillinn 90 céim.
Buntáiste: Déanann an ceanglóir PCB teagmháil leis an dromchla mín, rollta seachas le híochtar míchothrom, géar-imeallach na stialla pollta mar thoradh ar an bpróiseas pollta. Coscann sé seo méadú ar chreimeadh dromchla agus laghdaíonn sé friotaíocht teagmhála.
Chomh maith leis an stiall earraigh, ní mór an stiall lanna ar an gceangaltóir PCB a bheith pollta agus próiseáilte go glan freisin chun a chinntiú nach gcuireann geoiméidrí lochtacha isteach ar an teagmháil i gcás turrainge, creathanna nó luascáin.
Coirp inslithe oiriúnacha do cheangaltóirí PCB láidre
Ceadaíonn an ceangaltóir Zero8 fritháireamh láir de ±0.7 mm agus fritháireamh uilleach de 4 chéim.
Tá coirp inslithe ár gceangaltóirí PCB láidre deartha chun a chinntiú go bhfuil na teagmhálacha íogaire laistigh den cheangaltóir faoi chosaint iomlán ar chlis, ar chreathadh agus ar luascán. Déanann dromchlaí ionsáite caolaithe ar an inslitheoir den cheangaltóir clár-go-clár cúiteamh ar aon mhí-ailíniú de na cláir chiorcad priontáilte le linn an péireála, rud a ligeann do leatháin an cheangaltóra a bheith péireáilte gan damáiste i gcás mí-ailíniú aisneach nó uillinneach.
Raon teagmháltais do cheangaltóirí PCB garbh-dhéanta

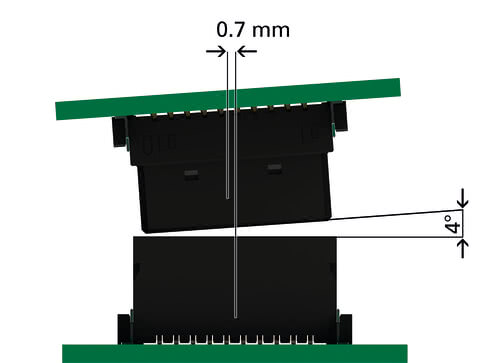

Coigeartú éagothroim Zero8 i ngach treo
Is fachtóir eile é an raon fulangais a théann i bhfeidhm ar dhaingneacht nascóra PCB. Mura bhfuil an nascóir PCB in ann cúiteamh a dhéanamh ar fhulangais bheaga, tiocfaidh caitheamh nó damáiste ar an nascóir, sa mheántéarma, de bharr micrighluaiseachtaí meicniúla amhail turraing, creathadh agus luascán. Má tá feidhm fhlotaithe ag nascóir PCB láidir, is féidir leis cúiteamh a dhéanamh as suas le ±0.4 mm fiú le linn oibríochta. Tá an fheidhm seo ag éirí níos tábhachtaí, go háirithe nuair a bhíonn roinnt nascóirí éagsúla feistithe ar PCB.
Corrú agus caitheamh íosta ar dhromchla naiscí PCB láidre i dtimpeallachtaí crua

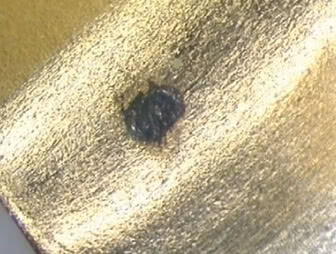

Cuimilt agus creimeadh ar an dromchla teagmhála
Cosúil go mór le teirminéil PCB, is féidir le nascóirí le bioráin chopair ocsaídiú go héasca díreach trí nochtadh d'ocsaigin agus do thaise comhthimpeallaí. Coscann ár gcóireáil dromchla ar phinn an cheangail ocsaídiú trí chiseal cosanta a chur i bhfeidhm. Íoslaghdaíonn na ceangail chláir-go-clár láidre ó ept an scríobadh dromchla. Mar thoradh air seo, bíonn níos lú creimthe agus ocsaídiúcháin ann agus saol seirbhíse fada le go leor timthriallta péireála.
Conas a bhainistímid é seo in ainneoin micrighhluaiseachtaí de bharr turrainge, creatha, luascáin, gáis, bogaíochta, taise agus deannaigh?
Plátáil teagmhála ardchaighdeáin, mharthanach ar ár gceangaltóirí PCB láidre.
Dromchla mín ar na ceangaltóirí fireanna agus baineanna.
Is é an toradh ná friotaíocht teagmhála íseal agus, dá bharr sin, tarchur comhartha den scoth ó cheangaltóirí láidre atá deartha do chláir chiorcad priontáilte i dtimpeallachtaí crua. Cuidíonn sé seo linn droch-nascadh leictreach agus meath comhartha a chosc.
Bainimid úsáid as na bratuithe teagmhála seo a leanas, i measc eile:
D'ainneoin praghsanna atá ag ardú, tá an-tóir i gcónaí ar an ór mar dhromchla teagmhála do cheanglóirí clár ciorcad priontáilte láidre, mar gheall ar a fhriotaíocht ar chreimeadh agus a shainchumas seoltachta den scoth.
Cuireann cóimhiotal nicil agus fosfar le bratú spréach óir dromchla eile ar fáil ar chostas éifeachtach. Nuair a chuirtear iad le chéile i gcóimheasa an-sonracha, léiríonn an dá ábhar seo na hairíonna dearfacha a bhaineann le hór: ard-fhriotaíocht in aghaidh creimthe, caitheamh íseal agus seoltacht fhoirfe.
Gás, tais, teochtaí arda, taise agus deannach – nascóirí PCB láidre gan aon teip teagmhála
Ceanglóirí do chláir chiorcad priontáilte a úsáideann an teicníc brú-fheistithe

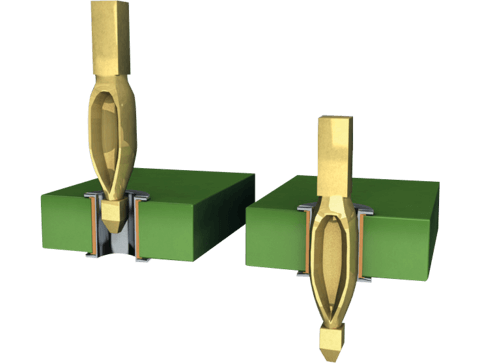

An próiseas feistithe brú
Ag baint úsáide as teicneolaíocht brú-fheistithe, táirgeann muid nascóir PCB atá thar a bheith láidir agus frithsheasmhach in aghaidh salachair, a sheasann le creathadh, turraing, gás, ardtaise, taise agus deannach. Bíonn ráta teipe (ráta FIT) ag nascóirí PCB láidre a dhéantar le teicneolaíocht brú-fheistithe atá deich n-oiread níos ísle ná mar a bhíonn ag nascóirí PCB a shúitear go huathoibríoch. Úsáidtear iad, mar shampla, i gcórais mála aeir, i modúil ABS agus ESP, toisc nach mór do tharchur comhartha sna feidhmchláir seo gan teip faoi aon chúinsí.
Conas? Gineann teicneolaíocht brú-fheistithe fórsaí coinneála uasta idir an ceangaltóir agus an PCB le fórsa ionchuir íosta. Le linn an phróisis bhrú-fheistithe, brúitear biorán brú-fheistithe a bhfuil trastomhas níos mó ná trastomhas an phoill aige isteach i bpoll tríd an PCB. Sa chrios brú-fheistithe, bíonn biorán an cheanglóir solúbtha ionas nach ndéantar an clár ciorcad priontáilte a dhífhoirmiú de bharr fórsaí fisiceacha le linn an phróisis brú-fheistithe. Cruthaítear taitneamh fuar idir an biorán teagmhála agus an poll miotalaithe ar an gclár ciorcad priontáilte: nasc meicniúil atá gásdhíonach, frithchreimneach, ísealfhriotaíochta agus seoltach go leictreach, atá oiriúnach freisin do photaíocht. Sonraítear é freisin i DIN EN 60352-5 agus fanann sé teagmhálach-slán fiú faoi strusanna meicniúla agus teirmeacha an-ard, amhail creathadh, lúbadh, taise, deannach agus athruithe teochta, agus is féidir leis fiú ualaí luasmhoillithe ó thubaiste suas le 200 G a sheasamh. Sainmhíníonn fórsaí-G na strusanna a oibríonn ar chorp an duine, ar rud laethúil nó ar fheithicil de bharr athruithe ar mhéid agus/nó ar threo an luais. Mar chomparáid: agus í ag ath-iontráil in atmaisféar an Domhain, bíonn capsúl spáis faoi réir fórsa-G de thart ar 7 G.
Ceanglóirí do chiorcaid chlóite ag úsáid SMT (Teicneolaíocht Uasdáilt Dromchla)
Foirmiú meanasceisice timpeall ar bharr sádrúcháin an One27
Rogha eile chun nasc cobhsaí iontaofa a bhaint amach idir nascóirí agus clárchiorcad priontáilte is ea an Teicneolaíocht Grianghreamaitheach (SMT). Is minic a úsáidtear iad seo i bhfeidhmchláir thionsclaíocha agus in Tionscal 4.0, go háirithe nuair is gá clárchiorcad priontáilte a phobailiú ar an dá thaobh nó nuair nach féidir an t-achar íosta ó chomhpháirteanna i dtreo an fhórsa a choinneáil. Comhlíonann ár gceanglóirí thar a bheith láidir do PCBanna in SMT Caighdeán IPC Aicme 3 le haghaidh úsáide san leictreonaic ardfheidhmíochta. San aicme seo, ní mór do tharchur comharthaí a bheith gan teip riamh agus ní mór dó sruthanna níos airde a láimhseáil. De réir an chaighdeáin IPC-A-610, ní mór do nasc láidir idir an ceanglóir agus an clár ciorcad priontáilte an cóimheas ceart idir liathróid sholadéire, an pláta soladéire agus an taos soladéire a chothabháil.
Seo mar a oibríonn SMT: déantar na ceanglóraí a sholadéiriú ar limistéir cheangail shainithe ar an gclár ciorcad priontáilte, na plátaí soladéire, trí úsáid a bhaint as taos soladéire. Sa bhácús athshruthaithe, leánn an soladéar agus ansin ligtear dó soladú. Is féidir comhpháirt shádrála (SMT) atá optamach a aithint de bharr foirmiú meineascais aonfhoirmeach. Caithfidh meinisceas sádrála a bheith timpeall an teagmhála go hiomlán chun na fórsaí coinneála is fearr a bhaint amach ar an gclár ciorcad priontáilte.

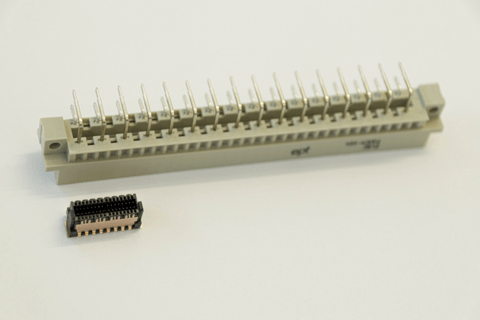

Ceanglóirí beaga, dlútha ach marthanacha do chiorcaid chlóite.
Cuireann ár saineolas fairsing, a fuarthas trí bharrfheabhsú agus forbairt rialta, ar ár gcumas nascóirí do chlárchiorcaid phriontáilte a mhonarú atá ag éirí níos lú agus níos láidre i gcónaí. Mar thoradh air sin, tá ár nasóirí clár-go-clár ag éirí níos marthanaí agus níos ardfheidhmí, fiú laistigh de spásanna suiteála atá ag dul i laghad i gcónaí. Ráthaíonn an t- nascóir beag, láidir, mionlach PCB ó ept go bhfuil tarchur comhartha tapa, simplí agus iontaofa ann in ainneoin dálaí comhshaoil chrua ar nós turraing, creath, luascán, teochtaí arda agus deannach, agus cinntíonn sé freisin go bhfuil cosaint ar thaise ag an nascóir PCB.
Ag baint úsáide as teicneolaíocht brú-fheistithe nó Teicneolaíocht Uaslódála Dromchla (SMT), cinntíonn ár gceangaltóirí beaga, dlútha ó chlár go clár ráta teipe íseal agus fórsaí coinneála uasta. D'ainneoin a méid beag bídeach, tá na nascóirí PCB beaga ach láidre seo deartha sa chaoi is go gcosnaíonn seacanna ionsáite ar chorp an inslitheora na teagmhálaithe i gcás mí-ailínithe aisigh nó uillinneach. Le linn na suiteála, cuireann seacanna ionsáite tacaíocht ar fáil chun péireáil gan earráid a chumasú idir nascóirí fireanna agus baineanna. Baintear é seo amach trí gheoiméadracht na dteagmhálacha agus chorp an inslitheora.
Tástáil mheicniúil agus leictreach ar cheangaltóirí do chláir chiorcad priontáilte
Tá réimse leathan de nósanna imeachta tástála ann do cheangaltóirí clár-go-clár, a d'fhéadfadh a bheith éagsúil ag brath ar an timpeallacht thionsclaíoch. Cuirtear na tástálacha seo a leanas go sonrach ar ár gceangaltóirí PCB láidre:
Tástáil struis do cheanglóirí tromshaothair
I dtástáil struis do cheanglóirí láidre, déantar tástáil ar an neart deachmhóideach agus ar an gfrithsheasmhacht teagmhála, mar shampla, thar 500 timthriall péireála roimh agus i ndiaidh na tástála struis.
Tástáil chomhshaoil do cheanglóirí teannacha
I gcás tástála aeráide ar nascóirí garbh, déantar a sheiceáil an mbíonn drochthionchar ag nochtadh do theochtanna ar nós -55 °C ar feadh roinnt uaireanta an chloig, agus ansin 125 °C, ar fhriotaíocht teagmhála an nasóra PCB. Cinntíonn sé seo go bhfuil an nascóir PCB frithsheasmhach in aghaidh teochta.
Tástáil turrainge teochta do cheangaltóirí garbh
Tá an tástáil turrainge teochta do cheangaltóirí láidre deartha chun a fhíorú an féidir leis an gceangaltóir clár-go-clár seasamh in aghaidh, mar shampla, 100 timthriall d'athruithe teochta tapa, foircneacha—gach ceann acu ag maireachtáil 30 nóiméad—trí an ceangaltóir a chur faoi bhráid teasa agus fuachta a mhalartaíonn.
Tástáil timthrialla pórúcháin agus tástáil sceitheadh gáis do cheanglóirí láidre
Úsáidtear an tástáil timthrialla péireála agus an tástáil gáis chreimtheach do cheanglóirí láidre chun a fhíorú, i mbun úsáide, go bhfeidhmíonn míchomhaltaíocht lárnach agus míchomhaltaíocht uillinneach, chomh maith leis an raon caoinfhulaingthe, i gceart nuair a bhíonn an ceanglóir péireáilte. Cinntíonn an teaglaim de thástáil timthrialla péireála agus tástáil gáis chreimtheach nach bhfuil feidhmíocht an cheangailteora PCB, ó thaobh friotaíochta teagmhála agus neart deilectrach de, tar éis meath, agus go bhfuil an chosaint is fearr ar gháis chreimtheacha ráthaithe don cheangailteoir PCB.
