DIN 41612 nascóir clár ciorcad priontáilte
DIN 41612: Forléargas
Táirgí DIN 41612Ceanglóirí clár ciorcad priontáilte DIN 41612 (nascóir clár ciorcad priontáilte) – gealltanas cáilíochta EPTÁr gceanglóirí PCB: ✓ iontaofa, ✓ láidir, ✓ ar fáil i réimse leathan leaganachaGnéithe an cheangailteora DIN 41612 d'fheidhmchláir clár-go-clárpress-fit technology Tcom pressDearaíPeirspictíocht an fhorbróraCeisteanna CoitiantaTeistiméireachtaí
Gnéithe
- Teicnící éagsúla nasctha ar fáil
- ; teagmhálaithe tosaigh agus deiridh arna n-iarraidh
- ; réamh-lárú
- ; fadanna
- nasctha éagsúla; suas le 160 teagmhálaí in aghaidh an nascóir;
- nascóirí le dhá shraith go cúig shraith ar fáil
- ; nascóirí le céim 2.54 mm nó céim 5.08 mm; réimse leathan
- gabhálas amhail scáthanna, Board-Lock,
- Tá plugaí lasckeying do shlabhrú
- i ndiaidh a chéile formheasta go hidirnáisiúnta, e.g. de réir UL
- Tarchur comhartha suas le 1.5 A
- Tarchur srutha suas le 5.6 A nó 15 A
- Soláthraíonn gearrthóga coinneála agus códú slándáil bhreise d'fhorbróirí agus d'úsáideoirí agus réimse leathan de dheiseanna feidhmchláraithe.
Iarratais
- cúlphlána daughtercard, 19-inch rack technology (VME)
- , bord-le-bord, comhthreomhar nó cruachta
- , ardsruth; a úsáidtear
- mar nascóir forimeallacha le haghaidh comhéadain sheachtracha ón taobh sreangaithe
- thar achair níos faide trí ribbon cable
Scagaire
nascóir baineann díreach
nascóir fireann Dír

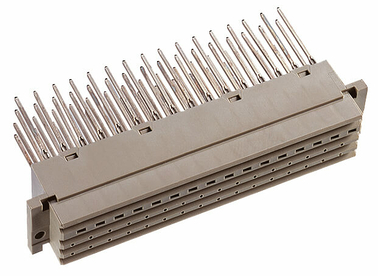

nascóir baineann 90°

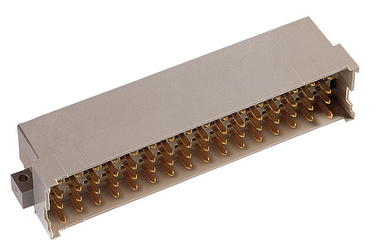

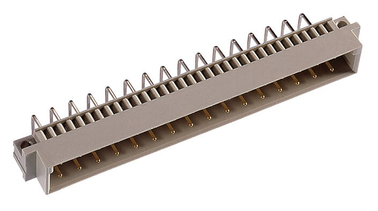

nascóir fireann 90°

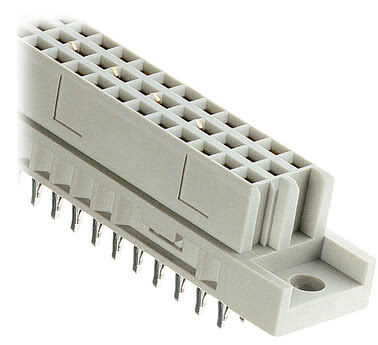

switching connector
VME 64x

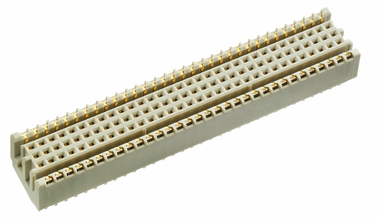

Ceanglóir DIN 41612 VME 64x le sprionga Mír uimh. 306-61067-12
Fad an cheangail 4.6 mm, Líon na bpóil: 160, Teicneolaíocht brú-fheistithe, Rang a hAon, gan flanns
Ingearach
Teicneolaíocht brú-fheistithe
Rúidig
Ceanglóir DIN 41612 VME 64x le sprionga Mír uimh. 306-62067-12
Fad an cheangail 4.6 mm, Líon na bpóil: 160, Teicneolaíocht brú-fheistithe, Rang a hAon, Flannán ANSI
Ingearach
Teicneolaíocht brú-fheistithe
Rúidig
Ceanglóir DIN 41612 VME 64x le sprionga Mír uimh. 306-67069-14
Fad an cheangail 17 mm, le crios plandála 1, Líon na bpóil: 160, Teicneolaíocht brú-fheistithe, Rang a hAon, Flannán ANSI
Ingearach
Teicneolaíocht brú-fheistithe
Rúidig
Ceanglóir DIN 41612 VME 64x le sprionga Mír uimh. 306-60067-12
Fad an cheangail 4.6 mm, Líon na bpóil: 160, Teicneolaíocht brú-fheistithe, Rang a hAon, Flannán DIN
Ingearach
Teicneolaíocht brú-fheistithe
Rúidig
Ceanglóir DIN 41612 VME 64x le sprionga Mír uimh. 306-65069-14
Fad an cheangail 17 mm, le crios plandála 1, Líon na bpóil: 160, Teicneolaíocht brú-fheistithe, Rang a hAon, Flannán DIN
Ingearach
Teicneolaíocht brú-fheistithe
Rúidig
Ceanglóir DIN 41612 VME 64x le sprionga Mír uimh. 306-66069-14
Fad an cheangail 17 mm, le crios plandála 1, Líon na bpóil: 160, Teicneolaíocht brú-fheistithe, Rang a hAon, gan flanns
Ingearach
Teicneolaíocht brú-fheistithe
Rúidig
Gabhálais
Códú DIN 41612, cineálacha B agus C Mír uimh. 104-19003
do chineálacha B agus C, Coscann sé go gcuirfí modúil isteach go mícheart, Is ionann píosa amháin agus ceithre shlisín.
DIN 41612 Clúdach C/R Mír uimh. 115-15302
do thiús PCB 3.2 mm, do fhad an phoist 17 mm, C/R
Ingearach
DIN 41612 Clúdach C/R Mír uimh. 115-15401
do thiús PCB 2.4 mm, do fhad an phoist 13 mm, C/R
Ingearach
DIN 41612 Clúdach C/R Mír uimh. 115-15301
do thiús PCB 2.4 mm, do fhad an phoist 17 mm, C/R
Ingearach
DIN 41612 Clúdach C/R Mír uimh. 115-15402
do thiús PCB 3.2 mm, do fhad an phoist 13 mm, C/R
Ingearach
Tá clúdach DIN 41612 righin. Mír uimh. 115-15405
do thiús PCB 3.2 mm, do fhad an phoist 13 mm, Tá C/R righin
Ingearach
Clúdach DIN 41612, reatha crua, gan flannas Mír uimh. 115-15408
do thiús PCB 3.2 mm, do fhad an phoist 13 mm, C/R righin, gan flannas
Ingearach
Clúdach C/R DIN 41612 le cnó Mír uimh. 115-15701
do thiús PCB 3.2 mm, do fhad an phoist 13 mm, C/R le cnó
Ingearach
Clúdach C/R DIN 41612 le cnó Mír uimh. 115-15702
do thiús PCB 3.2 mm, do fhad an phoist 17 mm, C/R le cnó
Ingearach

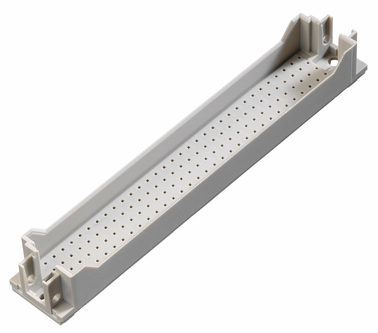

DIN 41612 Caip VME Mír uimh. 315-15401
do thiús PCB 3.4 mm, Fad an phoist 17 mm, x = 6 mm
Ingearach
DIN 41612 Caip VME Mír uimh. 315-15402
do thiús PCB 4.6 mm, Fad an phoist 17 mm, x = 4.8 mm
Ingearach

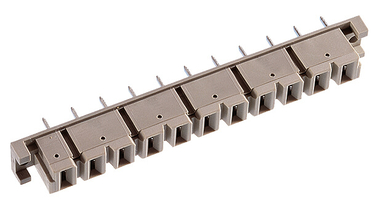

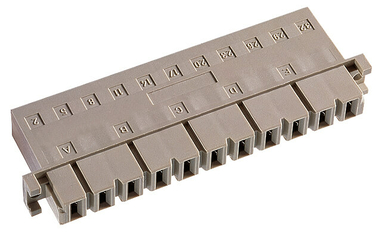

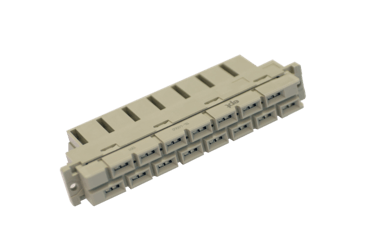

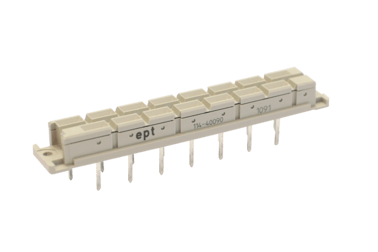

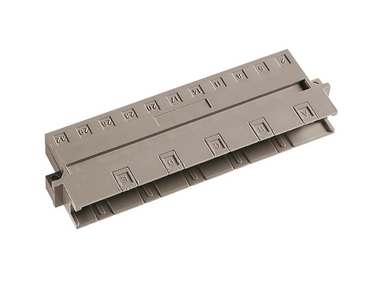

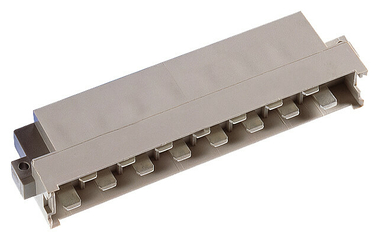

Códú DIN 41612 do na cineálacha H11 agus H15 Mír uimh. 114-30000
Cluaisín plaisteach le haghaidh códaithe
Líon difriúil polanna? Airdeanna stacála difriúla? Cumhdaigh teagmhála malartacha? Leaganacha le cumraíochtaí speisialta? Teagmhálacha tarraingthe?
Ceanglóirí clár ciorcad priontáilte DIN 41612 (nascóir clár ciorcad priontáilte) – gealltanas cáilíochta EPT
Le cainéil chumarsáide ghearra phearsantaithe agus shaincheaptha
, amanna freagartha gasta agus na pointí teagmhála céanna le taithí bliain i ndiaidh bliana, cinntítear duit faisnéis d'ardchaighdeán chomh maith le coigilteas ama agus costais.
Ar ndóigh, bheadh an-áthas orainn anseo ag ept fáilte a chur romhat chuig ceann dár monarchana am ar bith!
, amanna freagartha gasta agus na pointí teagmhála céanna le taithí bliain i ndiaidh bliana, cinntítear duit faisnéis d'ardchaighdeán chomh maith le coigilteas ama agus costais.
Ar ndóigh, bheadh an-áthas orainn anseo ag ept fáilte a chur romhat chuig ceann dár monarchana am ar bith!
Comhcheanglaíonn ept, atá iontaofa agus tapa
, iontaofacht agus cobhsaíocht fadbhunaithe le leibhéal ard solúbthachta, a bhuí lena neamhspleáchas fairsing ó sholáthraithe agus a roinn uirlis-déantúsaíochta intí (uirliseoireacht). Duitse, ciallaíonn sé seo 'am go dtí an margadh' níos giorra, freagraí gasta agus soiléire ar do chuid ceisteanna, agus an cumas tionchar a imirt ar thosaíochtaí agus iad a bhainistiú go neamhspleách.
, iontaofacht agus cobhsaíocht fadbhunaithe le leibhéal ard solúbthachta, a bhuí lena neamhspleáchas fairsing ó sholáthraithe agus a roinn uirlis-déantúsaíochta intí (uirliseoireacht). Duitse, ciallaíonn sé seo 'am go dtí an margadh' níos giorra, freagraí gasta agus soiléire ar do chuid ceisteanna, agus an cumas tionchar a imirt ar thosaíochtaí agus iad a bhainistiú go neamhspleách.
Cáilíocht
fhoriomlán den scoth. An ráta teipe allamuigh is ísle atá ar fáil ar an margadh agus ráta ard 'on-time delivery' a chinntíonn go mbeidh riosca íseal teipe agat agus a chuidíonn le ham aga costasach ar an líne táirgeachta a sheachaint. Tacaítear leis an éileamh seo le córas bainistíochta cáilíochta agus comhshaoil éifeachtach, atá deimhnithe de réir ISO 9001, ISO 14001 agus TS 16949.
Cinntíonn táirgeadh inmheánach, ag baint úsáide as ár n-uirlisí féin, mar aon lenár n-leictreaphlátáil inmheánach, cáilíocht ard an táirge agus tástáil leanúnach, iontaofa.
fhoriomlán den scoth. An ráta teipe allamuigh is ísle atá ar fáil ar an margadh agus ráta ard 'on-time delivery' a chinntíonn go mbeidh riosca íseal teipe agat agus a chuidíonn le ham aga costasach ar an líne táirgeachta a sheachaint. Tacaítear leis an éileamh seo le córas bainistíochta cáilíochta agus comhshaoil éifeachtach, atá deimhnithe de réir ISO 9001, ISO 14001 agus TS 16949.
Cinntíonn táirgeadh inmheánach, ag baint úsáide as ár n-uirlisí féin, mar aon lenár n-leictreaphlátáil inmheánach, cáilíocht ard an táirge agus tástáil leanúnach, iontaofa.
Ár gceanglóirí PCB: ✓ iontaofa, ✓ láidir, ✓ ar fáil i réimse leathan leaganacha
Is nascóirí tionsclaíocha d'ardchaighdeán iad nascóirí clár ciorcad priontáilte DIN 41612 (nascóir clár ciorcad priontáilte) a ndearnadh na mílte tástáil orthu agus a bhí in úsáid le breis agus 50 bliain.
Rothmhaith
. Is féidir le nascóir DIN41612 PCB seasamh in aghaidh fiú na ndroch-dhéantús comhshaoil, amhail turraing, creath, gáis chreimneacha agus go leor eile. A bhuí lenár dteicneolaíochtaí teagmhála speisialaithe, cinntíonn siad tógáil righin agus caoinfhulaingtí arda le linn foirmiú teagmhála agus péireáil. Is féidir leat roghnú idir press-fit technology, solder termination, sádrú láimhe, WireWrap, Faston, teirminéil gearr-le-feistiú do ribbon cable nó THRT le haghaidh cóimeála.
. Is féidir le nascóir DIN41612 PCB seasamh in aghaidh fiú na ndroch-dhéantús comhshaoil, amhail turraing, creath, gáis chreimneacha agus go leor eile. A bhuí lenár dteicneolaíochtaí teagmhála speisialaithe, cinntíonn siad tógáil righin agus caoinfhulaingtí arda le linn foirmiú teagmhála agus péireáil. Is féidir leat roghnú idir press-fit technology, solder termination, sádrú láimhe, WireWrap, Faston, teirminéil gearr-le-feistiú do ribbon cable nó THRT le haghaidh cóimeála.
Iontaofa
Tá an ráta teipe sa réimse is ísle ar an margadh ag ár gcláir chiorcad priontáilte nascóir, ina bhfuil Tcom press®press-fit technology. I gcomhar le high- on-time delivery, geallaimid riosca íseal teipe agus go seachnófar am aga costasach ar an líne táirgeachta. Aontóimid leat ar dhátaí seachadta d'orduithe a sholáthraítear go díreach againne. Má chuirtear moill ar an seachadadh de bharr cúinsí seachtracha, cuirfimid ar an eolas thú chomh luath agus is féidir agus comhaontóimid ar dháta seachadta eile. I gcás orduithe a chuirtear isteach lenár gcomhpháirtithe, déan teagmháil dhíreach leis an gcomhpháirtí, le do thoil.
Tá an ráta teipe sa réimse is ísle ar an margadh ag ár gcláir chiorcad priontáilte nascóir, ina bhfuil Tcom press®press-fit technology. I gcomhar le high- on-time delivery, geallaimid riosca íseal teipe agus go seachnófar am aga costasach ar an líne táirgeachta. Aontóimid leat ar dhátaí seachadta d'orduithe a sholáthraítear go díreach againne. Má chuirtear moill ar an seachadadh de bharr cúinsí seachtracha, cuirfimid ar an eolas thú chomh luath agus is féidir agus comhaontóimid ar dháta seachadta eile. I gcás orduithe a chuirtear isteach lenár gcomhpháirtithe, déan teagmháil dhíreach leis an gcomhpháirtí, le do thoil.
Réimse leathan d'athróga Le 12 bhun-dhearadh agus 25 athróg,
cuirimid beagnach an raon iomlán de nascóirí tionsclaíocha DIN 41612 ar fáil. Cibé acu nascóirí ualaithe le sprionga (nascóir baineann), nascóirí lanna (nascóir fireann), nascóirí lasctha (switching connector), VME64x nó nascóirí díbhoilscithe inslithe; tá ár nasóirí PCB DIN 41612 agus ár nasóirí cláir an-ilúsáideach agus thar a bheith iontaofa. Má theastaíonn nascóirí PCB DIN 41612 eile uait, is féidir linn tuilleadh leaganacha a sholáthar ar ghearrfhógra ach iad a iarraidh.
cuirimid beagnach an raon iomlán de nascóirí tionsclaíocha DIN 41612 ar fáil. Cibé acu nascóirí ualaithe le sprionga (nascóir baineann), nascóirí lanna (nascóir fireann), nascóirí lasctha (switching connector), VME64x nó nascóirí díbhoilscithe inslithe; tá ár nasóirí PCB DIN 41612 agus ár nasóirí cláir an-ilúsáideach agus thar a bheith iontaofa. Má theastaíonn nascóirí PCB DIN 41612 eile uait, is féidir linn tuilleadh leaganacha a sholáthar ar ghearrfhógra ach iad a iarraidh.
Fáil
: Táimid neamhspleách den chuid is mó ar sholáthraithe. Cuireann ár rannóg uirlis-déantúsaíochta intí (uirliseoireacht) ar ár gcumas iontaofacht agus cobhsaíocht fhadtéarmach a thairiscint, mar aon le leibhéal ard solúbthachta. Mar thoradh air sin, baineann tú tairbhe as 'am go dtí an margadh' níos tapúla. Freagraíonn ár bhfoireann seirbhíse do chustaiméirí do chuid ceisteanna go tapa agus go hiontaofa.
: Táimid neamhspleách den chuid is mó ar sholáthraithe. Cuireann ár rannóg uirlis-déantúsaíochta intí (uirliseoireacht) ar ár gcumas iontaofacht agus cobhsaíocht fhadtéarmach a thairiscint, mar aon le leibhéal ard solúbthachta. Mar thoradh air sin, baineann tú tairbhe as 'am go dtí an margadh' níos tapúla. Freagraíonn ár bhfoireann seirbhíse do chustaiméirí do chuid ceisteanna go tapa agus go hiontaofa.
Cinntíonn táirgeadh inmheánach san AE
, ag baint úsáide as ár n-uirlisí féin, mar aon lenár n-electroleictreaphlátáil inmheánach, cáilíocht ard táirge agus tástáil leanúnach, iontaofa. Déantar ár gceangaltóirí tionsclaíocha DIN 41612 a mhonarú sa Ghearmáin agus sa Phoblacht na Seice.
, ag baint úsáide as ár n-uirlisí féin, mar aon lenár n-electroleictreaphlátáil inmheánach, cáilíocht ard táirge agus tástáil leanúnach, iontaofa. Déantar ár gceangaltóirí tionsclaíocha DIN 41612 a mhonarú sa Ghearmáin agus sa Phoblacht na Seice.
Tá EPT Deimhnithe
deimhnithe de réir ISO 9001, ISO 14001 agus TS 16949. Is féidir ár ndheimhnithe, ár n-aontais agus ár dtuarascálacha tástála don Stáit Aontaithe agus don Cheanada, chomh maith lenár gceistneoirí RoHS, REACH, POP, athchúrsála agus 'mianraí coinbhleachta', a fháil anseo.
deimhnithe de réir ISO 9001, ISO 14001 agus TS 16949. Is féidir ár ndheimhnithe, ár n-aontais agus ár dtuarascálacha tástála don Stáit Aontaithe agus don Cheanada, chomh maith lenár gceistneoirí RoHS, REACH, POP, athchúrsála agus 'mianraí coinbhleachta', a fháil anseo.

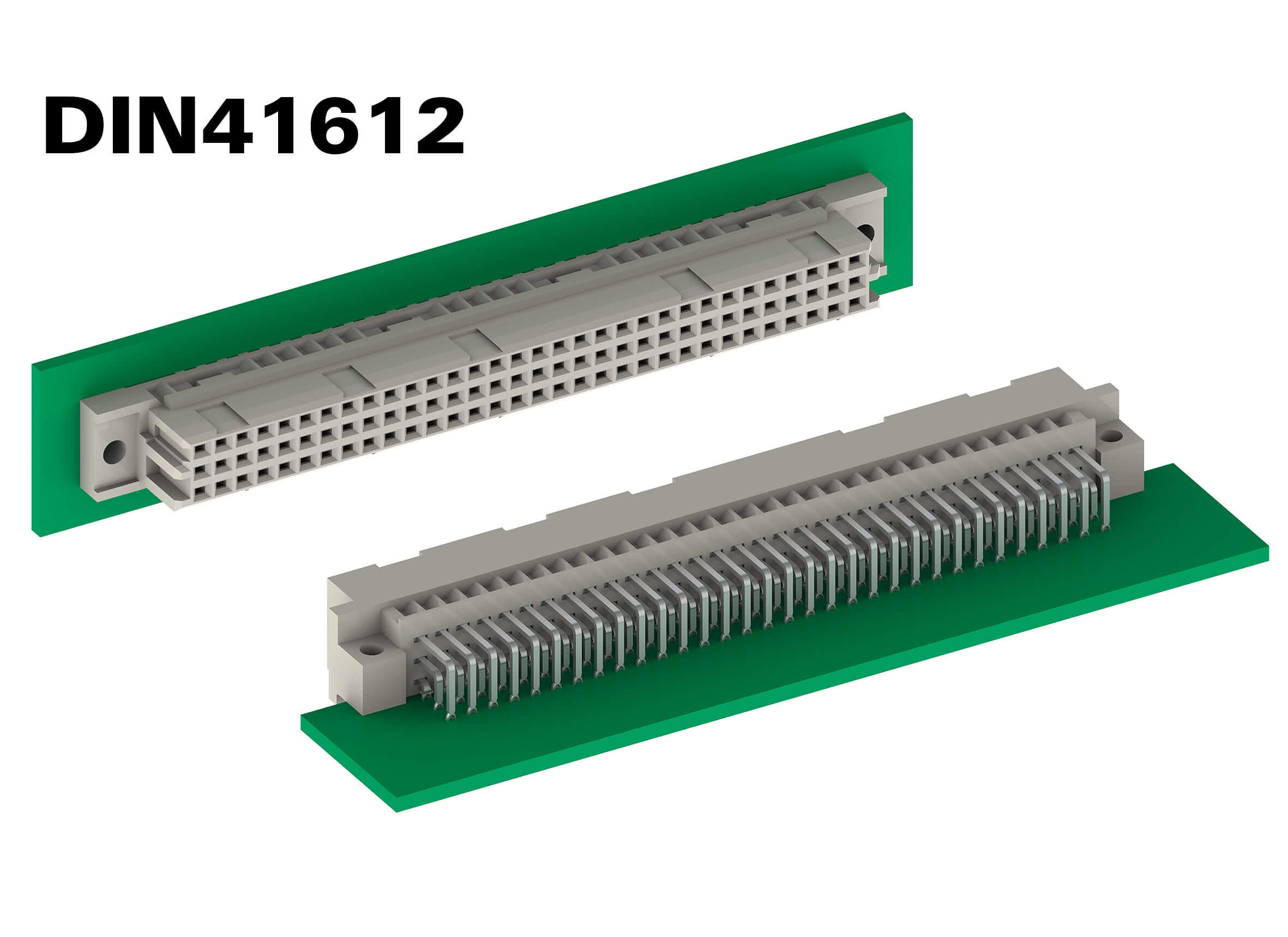

Gnéithe an cheangailteora DIN 41612 d'fheidhmchláir clár-go-clár
Tá an t- nascóir DIN 41612 fós leathann go háirithe mar nascóir tionsclaíoch. Mar shampla, tá an bus VME, atá ar fáil ar an margadh le breis agus 35 bliain, bunaithe ar nascóirí DIN. Chuir sé seo ar a chumas seasamh an-láidir a bhaint amach i earnáil na ríomhairí tionsclaíocha agus úsáidtear é fós i bhforbairtí nua. Clúdaíonn an réimse leathan de dhearaí agus de theicnící nasctha éagsúla (press-fit technology, Tauchlöt, Handlöt, wire-wrap technology, Crimp agus THR) atá ar fáil do cheangaltóirí DIN speictream leathan feidhmchlár. Ina theannta sin, cinntíonn a ndéantús láidir iontaofa go bhfanann na ceangaltóirí clár ciorcad priontáilte seo inmharthana don todhchaí. Sa lá atá inniu ann, úsáidtear nascóirí DIN 41612 i bhfeidhmchláir ó tharchur comharthaí go tarchur sruthanna níos airde. Agus baineann sé seo le gach earnáil de leictreonaic thionsclaíoch: ó theicneolaíocht rialaithe agus rialtáin mótair go ríomhairí tionsclaíocha.
Tuilleadh eolais faoi nascóir clár ciorcad priontáilte DIN 41612:
Tuilleadh eolais faoi nascóir clár ciorcad priontáilte DIN 41612:
Táirgí DIN 41612Ceanglóirí clár ciorcad priontáilte DIN 41612 (nascóir clár ciorcad priontáilte) – gealltanas cáilíochta EPTÁr gceanglóirí PCB: ✓ iontaofa, ✓ láidir, ✓ ar fáil i réimse leathan leaganachaGnéithe an cheangailteora DIN 41612 d'fheidhmchláir clár-go-clárpress-fit technology Tcom pressDearaíPeirspictíocht an fhorbróraCeisteanna CoitiantaTeistiméireachtaí
Sonraí ar an toirt
Sonraí ar an toirt

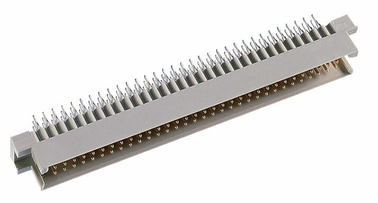

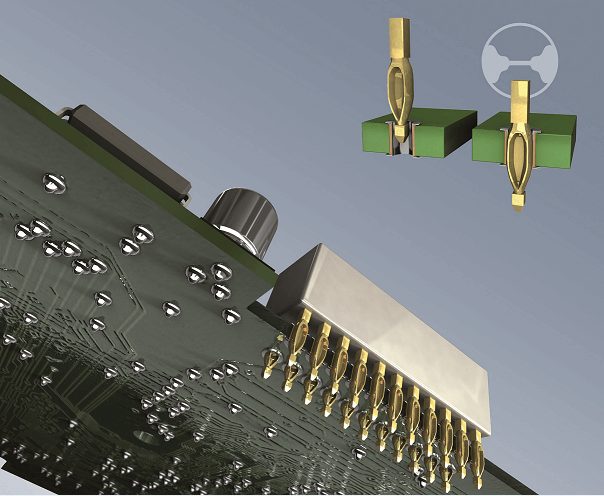

press-fit technology: Tcom press ó ept
I bhfianaise mionú na dtionól agus an dlúis níos airde comhpháirteanna ar chiorcaid chlóite, táthar ag baint úsáide níos minice as an 'press-fit technology' saor ó tháthú. Cruthaítear naisc brú-fheistithe trí phionna nascóra a bhrú isteach i bpoll tréchur sa chiorcad clóite. Cuireann an trépholl plátáilte nasc leictreach ar fáil idir sraitheanna freasúracha den chlár ciorcad priontáilte. Chun é seo a bhaint amach, druileáiltear poll tríd an gclár agus cuirtear copar i bhfeidhm mar ábhar iompair.
Déantar an nasc trí fhórsa sainithe agus rialaithe a chur i bhfeidhm – buntáiste ollmhór i dtreo na cáilíochta comhsheasmhaí agus na próiseála tapa, saor ó thrioblóid. Is é an rud a fhágann go bhfuil sé seo speisialta ná go bhfuil toise trasteann níos mó ag an press-fit pin ná trastomhas an phoill sa chlár ciorcaid chlóite. Is sa press-fit zone a luíonn an tsolúbthacht.
Cuireann uirlisí brú-fheistis ar chumas roinnt nascóir a bhrú isteach ag an am céanna. Murab ionann agus le sodarú, ní chuirtear na cláir chiorcad priontáilte faoi strus teirmeach le linn an phróisis seo. Cruthaítear nasc buan, gásdhíonach idir an press-fit pin agus balla an phoill, a thairgeann seoltacht mheicniúil agus leictreach mhaith le friotaíocht teagmhála íseal.
Déantar an nasc trí fhórsa sainithe agus rialaithe a chur i bhfeidhm – buntáiste ollmhór i dtreo na cáilíochta comhsheasmhaí agus na próiseála tapa, saor ó thrioblóid. Is é an rud a fhágann go bhfuil sé seo speisialta ná go bhfuil toise trasteann níos mó ag an press-fit pin ná trastomhas an phoill sa chlár ciorcaid chlóite. Is sa press-fit zone a luíonn an tsolúbthacht.
Cuireann uirlisí brú-fheistis ar chumas roinnt nascóir a bhrú isteach ag an am céanna. Murab ionann agus le sodarú, ní chuirtear na cláir chiorcad priontáilte faoi strus teirmeach le linn an phróisis seo. Cruthaítear nasc buan, gásdhíonach idir an press-fit pin agus balla an phoill, a thairgeann seoltacht mheicniúil agus leictreach mhaith le friotaíocht teagmhála íseal.
Buntáistí an cheanglóir DIN 41612 a bhuí le Tcom press® press-fit technology
- Ceangal leictreach, meicniúil, gás-dhíonach, frithchreimneach
- agus ardfhriotaíochta Ísealfhriotaíochta Fórsaí ard
- coinneála Gan aon lochtanna sádrála, iarmhair sreafa ná a leithéid
- Ní theastaíonn aon ghlanadh
- breise Gan aon strus teirmeach ar an PCB Euro
- Gan aon strus teirmeach ar chomhpháirteanna leictreonacha
- Is féidir é a athchúrsáil trí bhrú amach
- go simplí Próiseas cóimeála éifeachtach agus
- cost-éifeachtach Is féidir cóimeáil déthaobhach an PCB a dhéanamh
last-mate contact ar an nascóir DIN 41612
Tá 12 bhun-dhearadh le leaganacha forlíontacha i gceist le teaghlach na gceangaltóirí DIN 41612/IEC 60603-2 (teaghlach nascóirí). I gcás DIN nascóir de chineálacha B, C, R, D agus E, is féidir teagmhálacha lanna le ceannas 0.8 mm nó 1.0 mm a úsáid in aon suíomh laistigh de na sraitheanna a, b, c, d agus e. I gcás na gcineál F agus G, is féidir achairí iontrála de 1.3 mm a úsáid.
Cén fáth teagmháil iontrála nó teagmháil astrála a úsáid?
Úsáidtear teagmhálacha iontrála agus astrála san innealtóireacht leictreach chun borradh voltais agus, dá bhrí sin, ró-voltais a chosc. Leis na teagmhálacha seo, is iad an chéad cheangal agus an ceangal deireanach a dhéantar, agus is iad an chéad cheangal agus an ceangal deireanach a bhriseadh.
An bhfuil nascóir uait le teagmhálacha tosaigh nó deiridh?
Gan fhadhb. Is féidir linn cumraíochtaí saincheaptha a sholáthar do chineálacha DIN B, C, R, D, E, F agus G. Is féidir an teagmháil thosaigh a fheistiú in aon suíomh atá ag teastáil.
Déan teagmháil linn »
Cén fáth teagmháil iontrála nó teagmháil astrála a úsáid?
Úsáidtear teagmhálacha iontrála agus astrála san innealtóireacht leictreach chun borradh voltais agus, dá bhrí sin, ró-voltais a chosc. Leis na teagmhálacha seo, is iad an chéad cheangal agus an ceangal deireanach a dhéantar, agus is iad an chéad cheangal agus an ceangal deireanach a bhriseadh.
An bhfuil nascóir uait le teagmhálacha tosaigh nó deiridh?
Gan fhadhb. Is féidir linn cumraíochtaí saincheaptha a sholáthar do chineálacha DIN B, C, R, D, E, F agus G. Is féidir an teagmháil thosaigh a fheistiú in aon suíomh atá ag teastáil.
Déan teagmháil linn »
Ceanglóirí PCB DIN 14162 – cineálacha
nascóir comharthaí in céim 2.54 mm
DIN 41612 cineál B, Q + DIN 41612 cineál C, R
Tá an cineál B dhá shraith agus an DIN 41612 Cineál C trí shraith comhdhéanta de stríoc lann claonta agus earrach díreach/socket strip díreach. Má tá stríoca lann díreacha agus stríoca earraigh claonta ag teastáil, tá an cineál Q dhá shraith agus an cineál R trí shraith ar fáil.
Tá na ceithre shraith ar fad ar fáil i leaganacha leathleithid agus trianleithid. I measc na roghanna nasctha tá brú-fheistiú, tonnshádrú agus Teicneolaíocht Teasa-Ionchlannach (THR).
Toisc gur féidir na leaganacha B agus Q, chomh maith leis na leaganacha C agus R, a chomhcheangal, is féidir cláir chiorcad priontáilte a nascadh ag uillinn 90°, go comhthreomhar nó fiú go cothrománach.

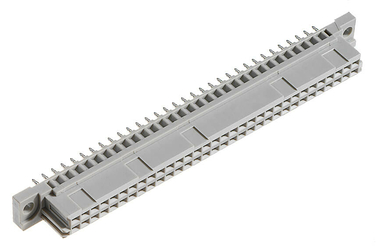

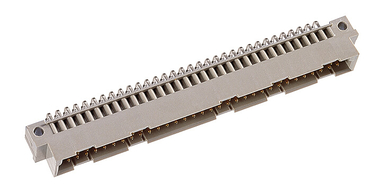

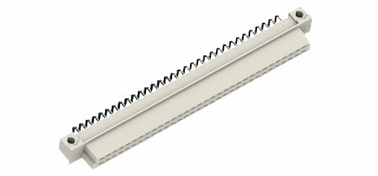

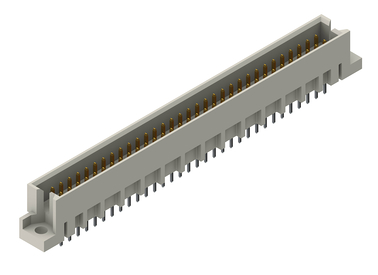

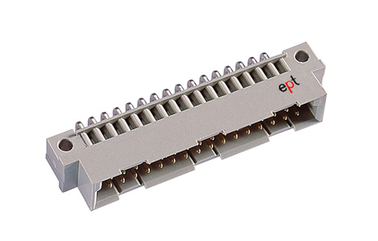

Ceanglóirí DIN 41612 – cineál B + Q:
- cineál B: nascóir fireann claonta, nascóir baineann
dhíreach - cineál Q: nascóir fireann dhíreach, nascóir baineann chlaonta
- 64
teagmháil - Fad: 95 mm, leithead: 8.6 mm

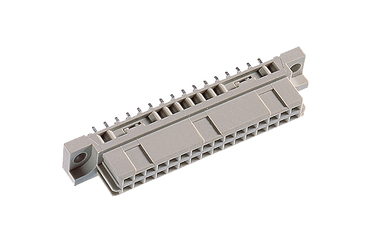

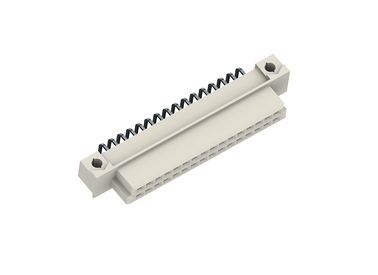

Ceangaltóirí DIN 41612 – cineál B/2 + Q/2:
- cineál B: 'nascóir fireann' claonta,
'nascóir baineann' díreach – cineál Q: 'nascóir fireann' díreach,
'nascóir baineann' claonta – 32
teagmháil – Fad: 55 mm, Leithead: 8.6 mm

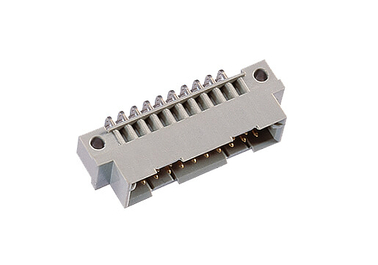

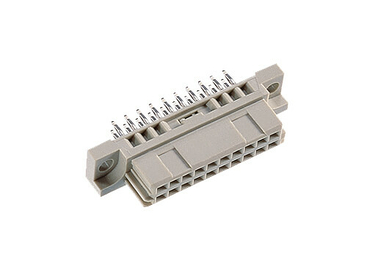

Ceanglóirí DIN 41612 – cineál B/3 + Q/3:
- cineál B: nascóir fireann claonta, nascóir baineann dhíreach-
cineál Q: nascóir fireann claonta, nascóir baineann dhíreach-
20
teagmháil- Fad: 39 mm, leithead: 8.6 mm

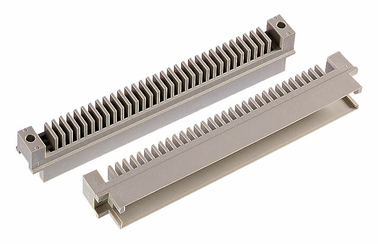

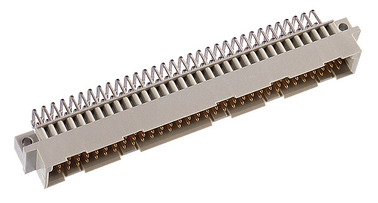

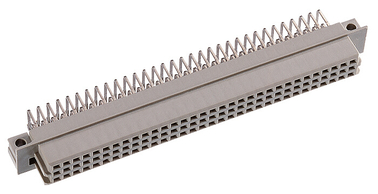

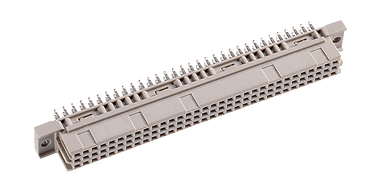

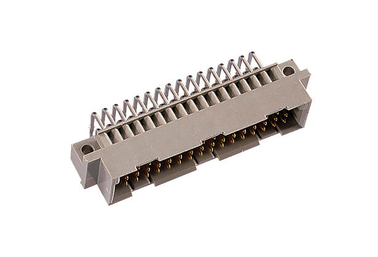

nascóir DIN 41612 - cineál C + R:
- cineál C: 'nascóir fireann' claonta,
'nascóir baineann' díreach – cineál R: 'nascóir fireann' díreach, 'nascóir baineann' claonta
– 96
teagmháil – Fad: 95 mm, Leithead: 11 mm

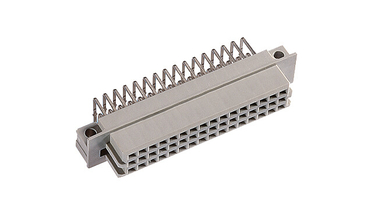

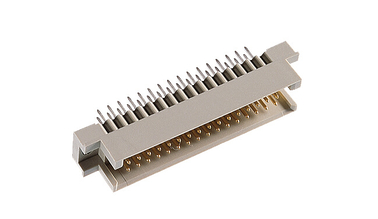

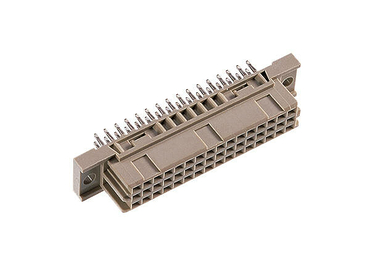

nascóir DIN 41612 – cineál C/2 + R/2:
- cineál C: nascóir fireann claonta, nascóir baineann
dhíreach – cineál R: nascóir fireann dhíreach, nascóir baineann
chlaonta – 48
teagmhálacha – Fad: 55 mm, Leithead: 11 mm

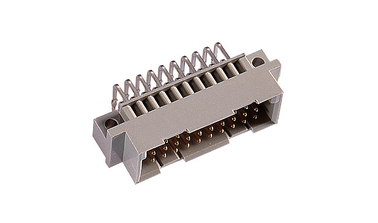

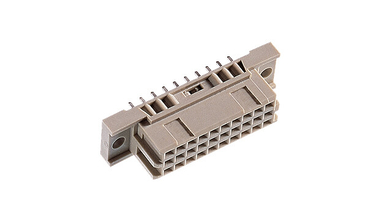

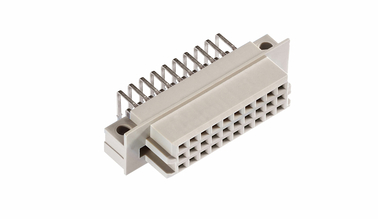

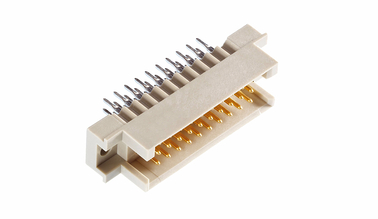

Ceanglóir DIN 41612 – cineál C/3 + R/3:
- cineál C: 'nascóir fireann' coibhneasta,
'nascóir baineann' díreach – cineál R: 'nascóir fireann' coibhneasta,
'nascóir baineann' díreach – 30
teagmháil – Fad: 39 mm, Leithead: 11 mm
Leis na cineál go léir a luadh, is féidir srutha oibriúcháin suas le 1.6 A a tharchur ag 20 °C.
Úsáidtear nascóirí DIN nascóir comharthaí go minic i earnáil na TF chun cárta forlíontach a nascadh le cúlphlána.
Tá na ceithre shraith ar fad ar fáil i leaganacha leathleithid agus trianleithid. I measc na roghanna nasctha tá brú-fheistiú, tonnshádrú agus Teicneolaíocht Teasa-Ionchlannach (THR).
Toisc gur féidir na leaganacha B agus Q, chomh maith leis na leaganacha C agus R, a chomhcheangal, is féidir cláir chiorcad priontáilte a nascadh ag uillinn 90°, go comhthreomhar nó fiú go cothrománach.
Ceanglóirí DIN 41612 – cineál B + Q:
- cineál B: nascóir fireann claonta, nascóir baineann
dhíreach - cineál Q: nascóir fireann dhíreach, nascóir baineann chlaonta
- 64
teagmháil - Fad: 95 mm, leithead: 8.6 mm
Ceangaltóirí DIN 41612 – cineál B/2 + Q/2:
- cineál B: 'nascóir fireann' claonta,
'nascóir baineann' díreach – cineál Q: 'nascóir fireann' díreach,
'nascóir baineann' claonta – 32
teagmháil – Fad: 55 mm, Leithead: 8.6 mm
Ceanglóirí DIN 41612 – cineál B/3 + Q/3:
- cineál B: nascóir fireann claonta, nascóir baineann dhíreach-
cineál Q: nascóir fireann claonta, nascóir baineann dhíreach-
20
teagmháil- Fad: 39 mm, leithead: 8.6 mm
nascóir DIN 41612 - cineál C + R:
- cineál C: 'nascóir fireann' claonta,
'nascóir baineann' díreach – cineál R: 'nascóir fireann' díreach, 'nascóir baineann' claonta
– 96
teagmháil – Fad: 95 mm, Leithead: 11 mm
nascóir DIN 41612 – cineál C/2 + R/2:
- cineál C: nascóir fireann claonta, nascóir baineann
dhíreach – cineál R: nascóir fireann dhíreach, nascóir baineann
chlaonta – 48
teagmhálacha – Fad: 55 mm, Leithead: 11 mm
Ceanglóir DIN 41612 – cineál C/3 + R/3:
- cineál C: 'nascóir fireann' coibhneasta,
'nascóir baineann' díreach – cineál R: 'nascóir fireann' coibhneasta,
'nascóir baineann' díreach – 30
teagmháil – Fad: 39 mm, Leithead: 11 mm
Leis na cineál go léir a luadh, is féidir srutha oibriúcháin suas le 1.6 A a tharchur ag 20 °C.
Úsáidtear nascóirí DIN nascóir comharthaí go minic i earnáil na TF chun cárta forlíontach a nascadh le cúlphlána.

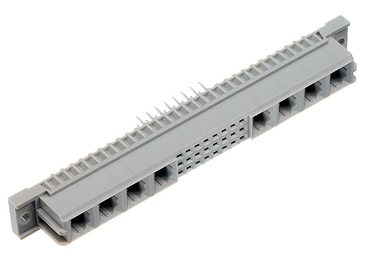

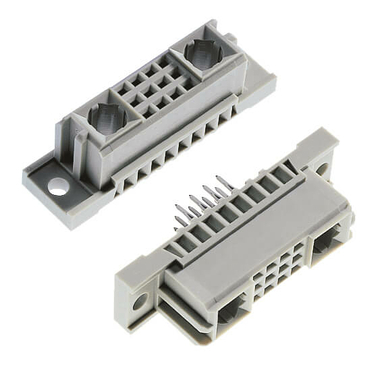

Comhartha agus cumhacht (30A) i nascóir

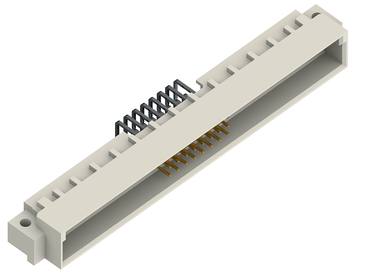

PCB DIN 41612, cineál M
Cuireann an t-idircheanglóir de Chineál M teagmhálaithe ardsruth agus comhartha araon ar fáil in aon idircheanglóir amháin. Is féidir an nascóir baineann díreach agus an nascóir fireann chlaonta a chumrú go roghnach le 6 theagmhálaí comhartha agus 10 dteagmhálaí comhaxach, nó 24/8, 42/6, 60/4, 78/2. Ina theannta sin, tá na sraith M ar fáil freisin mar M/2 – 30/2 agus M/3 – 12/2.
Úsáidtear an leagan seo de nascóir PCB, mar shampla, i gcórais rialaithe do ghléasraí líonta.
Úsáidtear an leagan seo de nascóir PCB, mar shampla, i gcórais rialaithe do ghléasraí líonta.
céim 5.08 mm – Cumhacht (5.6 A)
DIN 41612 cineál D, E + DIN 41612 cineál F, G + DIN 41612 cineál F cothrom, G cothrom
Is féidir leo siúd ar mian leo srutha suas le 5.6 A a tharchur roghnú a dhéanamh idir an cineál D dhá shraith de DIN 41612 agus an cineál E trí shraith de DIN 41612. Tá céim de 5.08 mm ag an dá leagan. Mar chaighdeán, bíonn an nascóir fireann uilleach agus bíonn an nascóir baineann díreach.
Tá na ceanglóirí PCB DIN 41612 Cineál F (trí shraith) agus DIN 41612 Cineál G (ceithre shraith) deartha don fheidhm chéanna ach tá tógáil níos láidre acu. I gcás an dá chineál seo de nascóir clár ciorcad priontáilte, tá an socket strip ar fáil ní hamháin sa ghnáthairde ach freisin i leagan próifíle níos ísle. Ligeann sé seo do chumraíochtaí spásála PCB éagsúla.
Úsáidtear an DIN 41612 cineál F agus an DIN 41612 cineál G go príomha i iarnród.

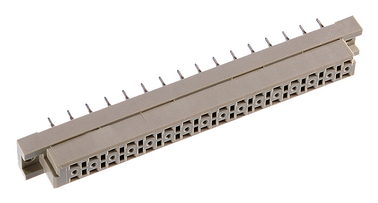

cineál D (Cineál D)
:- 32
teagmháil- 2 shraith

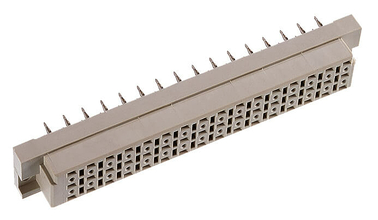

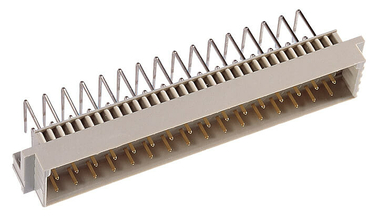

cineál E (Cineál E)
:- 48
teagmháil- 2 shraith

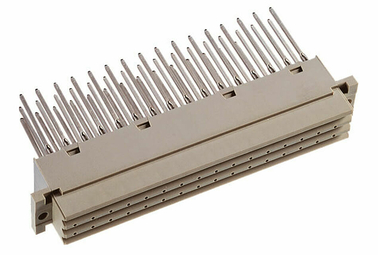

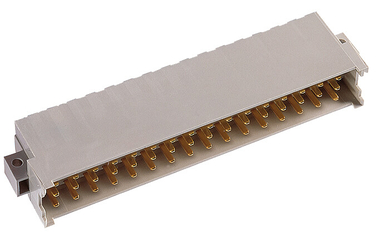

cineál F (Cineál F)
:- 48
teagmháil- 3 shraith

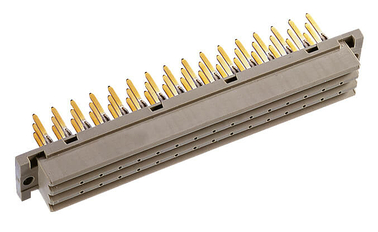

cineál F, cothrom
:- 48
teagmháil- 3 shraith
cineál G (Cineál G)
:- 64
teagmháil- 4 shraith

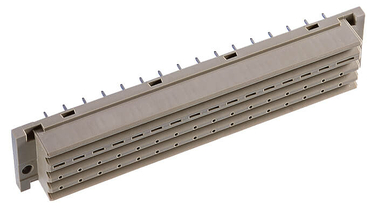

cineál G, cothrom
:- 64
teagmháil- 4 shraith
Tá na ceanglóirí PCB DIN 41612 Cineál F (trí shraith) agus DIN 41612 Cineál G (ceithre shraith) deartha don fheidhm chéanna ach tá tógáil níos láidre acu. I gcás an dá chineál seo de nascóir clár ciorcad priontáilte, tá an socket strip ar fáil ní hamháin sa ghnáthairde ach freisin i leagan próifíle níos ísle. Ligeann sé seo do chumraíochtaí spásála PCB éagsúla.
Úsáidtear an DIN 41612 cineál F agus an DIN 41612 cineál G go príomha i iarnród.
cineál D (Cineál D)
:- 32
teagmháil- 2 shraith
cineál E (Cineál E)
:- 48
teagmháil- 2 shraith
cineál F (Cineál F)
:- 48
teagmháil- 3 shraith
cineál F, cothrom
:- 48
teagmháil- 3 shraith
cineál G (Cineál G)
:- 64
teagmháil- 4 shraith
cineál G, cothrom
:- 64
teagmháil- 4 shraith
céim 5.08 mm le nascóir Faston 15A
DIN 41612 H11, DIN 41612 H15, cineál measctha DIN 41612 H7/F24
Le haghaidh nasc Faston, beidh DIN 41612 H11, DIN 41612 H15 nó an cineál measctha DIN 41612 H7/F24 uait. Tá an nascóir earrach-luchtaithe (nascóir baineann) don H11 agus don H15 ar fáil in dhá airde dhifriúla. Is stiall cheangail spéisiúil í an H7/F25, ina bhfuil 7 gceangaltóir Faston (15 A) agus 24 teagmháil chumhachta (5.6 A).
Ceanglóirí cúlphlána
VME 64x do chórais bhus il-úsáideora Vita
Gné speisialta de DIN 41612 sraith is ea an nascóir baineann VME64x 5 sraith. Le 160 teagmháil, tá an nascóir baineann seo ar fáil i 3 leagan éagsúla agus 2 fhad teagmhála, ag úsáid press-fit technology. Sa leagan reatha VME64, tá leithead bus de 64 giotán aige.
Úsáidtear an 'nascóir baineann' DIN 41612 VME64x, i measc rudaí eile, i dtionscail an aerfhóirne agus an chosaint.
Úsáidtear an 'nascóir baineann' DIN 41612 VME64x, i measc rudaí eile, i dtionscail an aerfhóirne agus an chosaint.
Ceanglóirí lasc DIN
41612 le haghaidh slabhraú.
Déantar go leor córas bus i dteicneolaíocht uathoibrithe a shreangú de réir phrionsabal an Daisy Chain. Is cleachtas coitianta é línte comhartha a lúbadh trí roinnt clár ciorcaid as a chéile. Mar sin féin, má bhaintear cláir chiorcaid aonair, ní mór luasmhoillitheoirí a chur isteach. Is féidir an fhadhb seo a réiteach ar bhealach níos galánta trí úsáid a bhaint as nascóirí lasctha. Nuair a bhaintear an 'daughtercard' (clár cláir), déantar an teagmháil a ghearrchiorcadú go huathoibríoch, ionas nach bhfuil gá leis an tasc leadránach luasmhoillitheoirí a chur isteach.
Forléargas ar dhearaí
DIN 41612 cineál B, B/2,
B/3• Caighdeán (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
B/3• Caighdeán (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
DIN 41612 cineál C, C/2,
C/3• Caighdeán (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
C/3• Caighdeán (X): 4.9•
first mate (Y) + 1.0 mm: 5.9•
last mate (Y) -0.8 mm: 4.1
DIN 41612 cineál R, R/2, R/3
mating side
• Caighdeánach (X): 4.9•
first mate (Y) +0.8 mm: 5.7 | + 1.0 mm: 5.9•
last mate (Y) -0.4 mm: 4.5 | -0.8 mm: 4.1
termination side
• Caighdeán (X): 13.
0• first mate (Y) + 0.8 mm: 13.8•
last mate (Y) -0.4 mm: 12.6 | -0.8: 12.2
mating side
• Caighdeánach (X): 4.9•
first mate (Y) +0.8 mm: 5.7 | + 1.0 mm: 5.9•
last mate (Y) -0.4 mm: 4.5 | -0.8 mm: 4.1
termination side
• Caighdeán (X): 13.
0• first mate (Y) + 0.8 mm: 13.8•
last mate (Y) -0.4 mm: 12.6 | -0.8: 12.2
DIN 41612 cineál
D• Caighdeán (X): 4.9•
first mate (Y) + 0.8 mm: 5.7
D• Caighdeán (X): 4.9•
first mate (Y) + 0.8 mm: 5.7
DIN 41612 cineál E (céim 2.54 mm)
• Caighdeánach (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (sraitheanna a, c, e)
DIN 41612 cineál E (céim 5.08 mm)
• Caighdeánach (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (sraith a)
• Caighdeánach (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (sraitheanna a, c, e)
DIN 41612 cineál E (céim 5.08 mm)
• Caighdeánach (X): 4.9•
first mate (Y) + 0.8 mm: 5.7 (sraith a)
DIN 41612 cineál
F• Caighdeán (X): 6.
1• first mate (Y) + 1.3 mm: 7.4
F• Caighdeán (X): 6.
1• first mate (Y) + 1.3 mm: 7.4
DIN 41612 cineál
G• Caighdeán (X): 6.1•
first mate (Y) + 1.3 mm: 7.4
G• Caighdeán (X): 6.1•
first mate (Y) + 1.3 mm: 7.4
raon táirgí nascóir ept DIN 41612 / IEC 60603-2
Tá na nascóir a chomhlíonann an IEC 60603-2 reatha (DIN 41612 roimhe seo) in úsáid le breis agus 50 bliain. Agus is maith an chúis atá leis sin. Cé go bhfuil an teicneolaíocht tar éis forbairt agus, i ré an Idirlín na Rudaí Nithiúla (IoT) agus Tionscail 2.0, go bhfuil feidhmchláir ag éirí níos lú agus níos mó cóimeálacha iontu fós, tá nascóirí DIN chomh hábhartha céanna fós is a bhí siad cúig scór bliain ó shin – a bhuí lena n-oiriúnacht do na dearaí clár is déanaí, rud a éascaítear lena réimse leathan de fhachtóirí foirme, líon pinne agus teicnící nasctha.
Chomh maith le teicnící sádrála agus wire-wrap, cuireann ept an rogha ar fáil freisin an t-teaghlach nascóirí a fháil sa Tcom press press-fit zone a d'fhorbair ept.
Cuimsíonn raon táirgí ept DIN 41612 / IEC 60603-2 12 bhun-dhearadh chomh maith le leaganacha breise le céim de 2.54 mm nó 5.08 mm. Cuimsíonn an raon idir nascóirí comhartha le cumas reatha current-carrying capacity de suas le 1.5 A agus nascóirí cumhachta le suas le 5.6 A nó fiú 15 A in aghaidh an phoinne. Ligeann an raon leathan roghanna seo don teaghlach nascóirí a bheith in úsáid thar raon an-leathan feidhmchlár. "Cinntíonn an chaighdeánú comhoiriúnacht idir nascóirí ó mhonaróirí éagsúla."
Wolfgang Schmid, Bainisteoir Táirgí, ept GmbH
DIN 41612 / IEC 60603-2 nascóir clár ciorcad priontáilte
Chomh maith le teicnící sádrála agus wire-wrap, cuireann ept an rogha ar fáil freisin an t-teaghlach nascóirí a fháil sa Tcom press press-fit zone a d'fhorbair ept.
Cuimsíonn raon táirgí ept DIN 41612 / IEC 60603-2 12 bhun-dhearadh chomh maith le leaganacha breise le céim de 2.54 mm nó 5.08 mm. Cuimsíonn an raon idir nascóirí comhartha le cumas reatha current-carrying capacity de suas le 1.5 A agus nascóirí cumhachta le suas le 5.6 A nó fiú 15 A in aghaidh an phoinne. Ligeann an raon leathan roghanna seo don teaghlach nascóirí a bheith in úsáid thar raon an-leathan feidhmchlár. "Cinntíonn an chaighdeánú comhoiriúnacht idir nascóirí ó mhonaróirí éagsúla."
Wolfgang Schmid, Bainisteoir Táirgí, ept GmbH
DIN 41612 / IEC 60603-2 nascóir clár ciorcad priontáilte
CC: Ceisteanna agus freagraí maidir leis an nascóir clár ciorcad priontáilte DIN 41612
Conas is féidir nascóir DIN 41612 a phróiseáil?Cé na srutha is féidir le nascóirí DIN 41612 a iompar?An bhfuil na nascóir DIN 41612 comhlíontach le RoHS?Cén easailíniú a fhulaingíonn nascóir DIN 41216 le linn an péireadh?An bhfuil uirlisí oiriúnacha ar fáil chun nascóirí DIN 41216 ept a phróiseáil? Cé hiad
Conas is féidir nascóir DIN 41612 a phróiseáil?
Ag brath ar an teicneolaíocht nasctha (termination technology), cuimsíonn sé seo teicneolaíocht brú-fheistithe nó sádrála (solder termination), chomh maith le teicneolaíocht athshreafa tríphollach, naisc Faston (FASTON termination) nó nascadh díbeartha inslithe (IDC) (insulation displacement connection (IDC)).
Cé na srutha is féidir le nascóirí DIN 41612 a iompar?
Cuimsíonn an raon araon nascóirí comhartha le cumas reatha current-carrying capacity de suas le 1.5 A agus nascóirí cumhachta le suas le 5.6 A nó fiú 15 A in aghaidh an phionna.
An bhfuil na nascóir DIN 41612 comhlíontach le RoHS?
Sea, iad go léir.
Cén easailíniú a fhulaingíonn nascóir DIN 41216 le linn an péireadh?
Tá cuibheas ard mí-ailínithe ag na nascóirí DIN. Mar shampla, agus lanna agus nascóir baineannanna earrach á meaitseáil, ceadaítear mí-ailíniú gathach de 1 mm san ais fhadlíneach agus san ais thrasnach araon. Is é an cuibheas mí-ailínithe uilleach ná 4° go fadlíneach agus 2° go trasnach.
An bhfuil uirlisí oiriúnacha ar fáil chun nascóirí DIN 41216 ept a phróiseáil? Cé hiad
Sea, cuirimid uirlisí oiriúnacha ar fáil atá curtha in oiriúint do do nascóir.
Léirmheasanna custaiméirí ar cheanglóirí PCB DIN
Táimid ag urramú mianta ár gcliant maidir le discréid agus dá bhrí sin ní luann muid aon fhoinsí thíos. Mar
sin féin, geallaimid go hiomlán barántúlacht na ráiteas seo.
sin féin, geallaimid go hiomlán barántúlacht na ráiteas seo.
Caithfidh ár gcustaiméirí a bheith in ann ár ngléasanna a chur in oiriúint go hiontaofa fiú faoi dhálaí crua. Sin an fáth a bhfuilimid ag brath le blianta ar chaighdeáin ardchaighdeáin DIN nascóir de chuid ept.
Chuaigh an réimse leathan de cheangaltóirí brú-fheistithe i bhfeidhm orm, lena n-áirítear na leaganacha uillinneacha.
Trí úsáid a bhaint as an leagan THR, is féidir an próiseas wave soldering a fhágáil ar lár, rud a fhágann go bhfuil sé i bhfad níos costéifeachtaí.
