Ceangaltóirí ept sa sonraíocht nua PICMG®
Ceangaltóir Zero8 de chuid ept roghnaithe don tsonraíocht nua PICMG®
Tá éileamh mór ar ríomhairí tionsclaíocha modúlacha, agus táthar ag súil go dtiocfaidh méadú eile air seo, mar a dheimhníonn anailísí margaidh. Ar an ábhar sin, tá grúpa oibre de chuid PICMG® ar a dtugtar ModBlox7 tar éis teacht ar chomhaontú maidir le caighdeán tras-dhíoltóra nua chun modúil a nascadh a úsáidtear go príomha i dteicneolaíocht bus agus iarnróid.
Cuspóirí ModBlox7

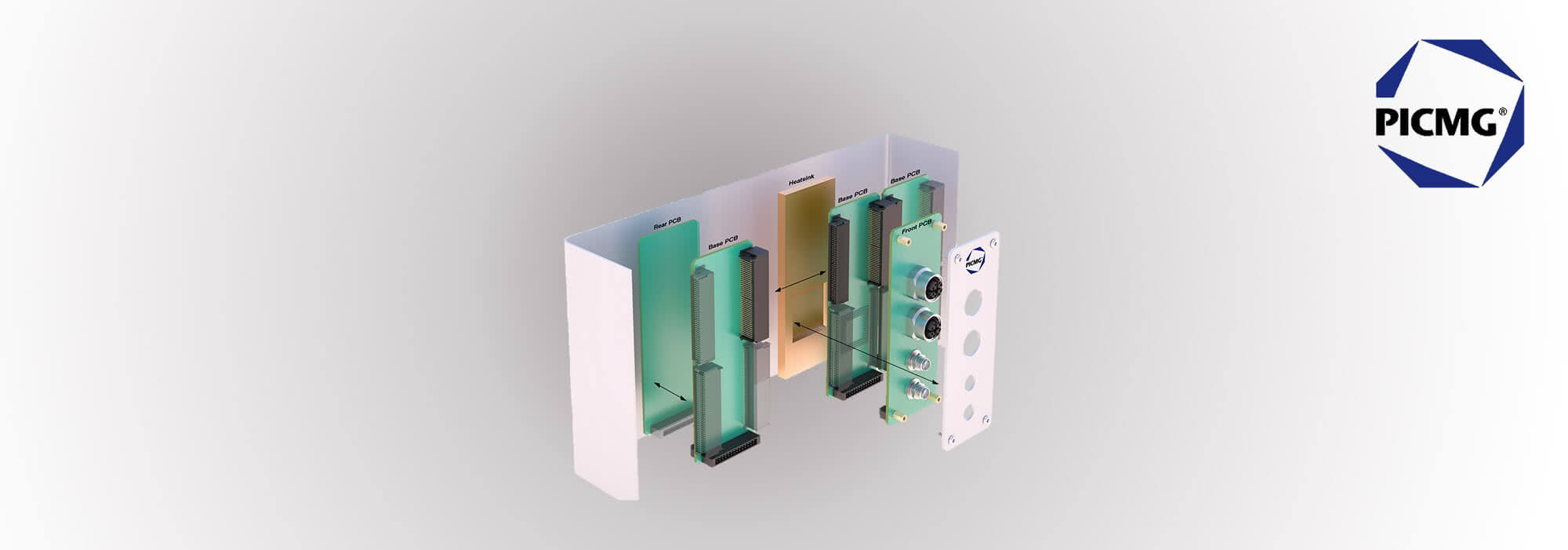

Sainmhíníonn ModBlox7 an bunsonraíocht do ríomhaire bosca modúlach, ina bhfuil modúil fheidhmiúla éagsúla amhail an LAP, an soláthar cumhachta agus na hI/Oanna. Cuireann an caighdeán nua neodrach ó thaobh díoltóirí de seo ar chumas úsáideoirí raon leathan de chomhcheangail gléasanna a chur i bhfeidhm i ndearadh modúlach trí úsáid a bhaint as aonaid fheidhmiúla idir-inoibritheacha. Bhí sé mar aidhm ag an PICMG® freisin costais a laghdú agus an inbhuanaitheacht a chur chun cinn.
Raon feidhme an tsonraíochta nua
Clúdaíonn an tsonraíocht nua PICMG® an dearadh meicniúil, na haonaid fheidhmiúla mhodúlacha, agus na naisc leictreacha trí nascóirí le pinneáil réamhshainithe. Dá bhrí sin, is éard atá i ríomhaire bosca ná fonnadh, aonad soláthair cumhachta amháin nó dhá cheann, agus próiseálaí (CPU) amháin nó dhá cheann, agus suas le ceithre PCI Express agus suas le hocht I/O bunaithe ar USB ag gach ceann acu. Ag brath ar chastacht an aonaid, is féidir le gach modúl suas le trí chlár ciorcaid chlóite cruachta a chuimsiú. Sonraítear toisí an ríomhaire bosca i dtéarmaí airde agus doimhneachta. Athraíonn an leithead tosaigh, áfach, ag brath ar líon na n-aonad. D'fhéadfadh go mbeadh i ngach ceann díobh seo, ar a seal, sliotán nó sliotán amháin de na sliotáin 1.4-orlach, mar a thugtar orthu. Is féidir le dhá shliotán déag a bheith leagtha amach i sraith mar sin, le leithead uasta de 16.8 orlach.
Riachtanais don cheangaltóir
Maidir le caighdeán do chumraíocht gléasanna modúlacha, tugtar aird ar leith go nádúrtha ar an nascadh leictreach agus meicniúil de na modúil aonair trí nascóirí. I gcomhréir le coinníollacha oibriúcháin na ríomhairí bosca, ba cheart gur nascóir SMT in ann luas ard a láimhseáil a bheadh ann, a shaintréithrítear ní hamháin as a dhaingneacht eisceachtúil le linn suiteála, ach freisin as caoinfhulaingtí arda le linn oibriúcháin agus as friotaíocht den scoth in aghaidh droch-dhéantús comhshaoil. Ós rud é go mbíonn sé riachtanach i gcás roinnt feidhmchlár iontaofacht a chinntiú trí iomarcaíocht trí úsáid a bhaint as nascóir breise, ní mór go mbeadh sé indéanta freisin roinnt nascóirí a úsáid ag an am céanna ar chlár ciorcad priontáilte amháin. Éilíonn sé seo ardleibhéal de chúiteamh mí-ailínithe le linn naisc chomh maith le caoinfhulaingtí oibríochtúla.
Zero8: an ceanglóir is rogha
D'aimsigh coiste ModBlox7 nascóir a bhí oiriúnach don raon leathan riachtanas sa Zero8 ón monaróir nascóirí ept. Is cuid de theaghlach mór táirgí é an nascóir SMT, le spásáil 0.8 mm, ina bhfuil fachtóirí foirme, airde agus líon pinne éagsúla, chomh maith le sciathú EMC roghnach. I gcás shonraíocht ModBlox7, úsáidtear an leagan uillinneach 80-phionna, rud a chuireann ar chumas naisc chiorcad clóite ingearacha idir aonaid chomharsanacha. Chun iomarcaíocht a chinntiú d'oibriú sábháilte i gcás clise, ceadaíonn an tsonraíocht freisin úsáid chomhuaineach a bhaint as dhá cheangaltóir Zero8. Déantar é seo indéanta trí chúiteamh fritháirimh de 0.7 mm le linn na suiteála agus trí theorainneacha inghlactha oibríochtúla de 0.4 mm. Murach sin, d'fhéadfaí damáiste a dhéanamh do na modúil le linn an cheangail.
Buntáiste eile a bhaineann leis an Zero8 is ea an cumas reathaí arda agus comharthaí ardluais a tharchur ag an am céanna. Cé go bhféadfadh sé seo a bheith ina chúis le neamhréireacht ar dtús, tá sé go hiomlán indéanta a bhuí le dearadh an cheangailteora i gcomhar le cumraíocht phinn chuí, rud a shábhálann spás agus costais.

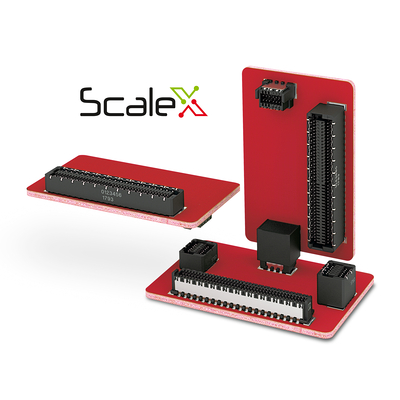

A bhuí lena theicneolaíocht nasctha ScaleX atá inscne-neodrach, ina bhfuil teagmhálacha fireanna agus baineanna idirghlasáilte, cuireann an Zero8 iontaofacht teagmhála den scoth ar fáil freisin, rud a ráthaíonn tarchur comhartha iontaofa fiú i láthair creathanna agus turrainge. Tá
tuilleadh eolais faoin táirge le fáil anseo:
Zero8 »
Buntáiste eile a bhaineann leis an Zero8 is ea an cumas reathaí arda agus comharthaí ardluais a tharchur ag an am céanna. Cé go bhféadfadh sé seo a bheith ina chúis le neamhréireacht ar dtús, tá sé go hiomlán indéanta a bhuí le dearadh an cheangailteora i gcomhar le cumraíocht phinn chuí, rud a shábhálann spás agus costais.
A bhuí lena theicneolaíocht nasctha ScaleX atá inscne-neodrach, ina bhfuil teagmhálacha fireanna agus baineanna idirghlasáilte, cuireann an Zero8 iontaofacht teagmhála den scoth ar fáil freisin, rud a ráthaíonn tarchur comhartha iontaofa fiú i láthair creathanna agus turrainge. Tá
tuilleadh eolais faoin táirge le fáil anseo:
Zero8 »
Is féidir Zero8 a úsáid freisin le haghaidh naisc PCB laistigh d'aonaid aonair.
Cuireann punann Zero8 réiteach saincheaptha ar fáil freisin do naisc mheisínín do suas le trí chlár ciorcad priontáilte i bpróiseálaí (CPU), faoi na coinníollacha suiteála céanna. Tugann úsáid ilcheanglóirí ó theaghlach táirgí inscálaithe buntáiste lárnach eile: ciallaíonn sé seo nach gá na ceanglóirí a athdhearadh agus a fhaomhadh arís agus arís eile – rud a shábhálann na costais ghaolmhara don úsáideoir.
Idir-inoibritheacht i dteannta le laghdú costais agus inbhuanaitheacht. Gealltar sa sonraíocht nua go mbeidh dul chun cinn mór ann do ríomhairí bosca. Cuireann an Zero8 ar chumas nasc slán a dhéanamh de mhodúil aonair. Táthar le bheith ag súil go nglacfar leis an sonraíocht faoi dheireadh sa chéad ráithe.
Idir-inoibritheacht i dteannta le laghdú costais agus inbhuanaitheacht. Gealltar sa sonraíocht nua go mbeidh dul chun cinn mór ann do ríomhairí bosca. Cuireann an Zero8 ar chumas nasc slán a dhéanamh de mhodúil aonair. Táthar le bheith ag súil go nglacfar leis an sonraíocht faoi dheireadh sa chéad ráithe.
