le scálaíocht uasta!
Faigh amach faoi 5 shárchumhacht raon táirgí Zero8
Bain leas anois as an éifeachtúlacht uasta, an teagmháil iontaofa, an chosaint comhartha, an luas agus an stóinseacht.
Forbraíodh teaghlach táirgí Zero8 ó ept go speisialta le haghaidh feidhmchlár tionsclaíoch dúshlánach agus cuireann sé an t-inscálaitheacht uasta ar fáil: is féidir leat na cineálacha pacáiste, stack height agus líon na biorán a shaincheapadh de réir do chuid riachtanas. Tá Socket agus Plug ar fáil sna cineálacha pacáiste low-profile, mid-profile agus high-profile, i leaganacha díreacha agus claonta araon. Tá an Plug ar fáil freisin i x-high-profile, rud a chiallaíonn gur féidir leis an Zero8-nascóir, lena airde éagsúla, freastal ar spásálacha PCB idir 6 agus 21 mm. Is féidir leat líon pin athraitheach a iarraidh idir 12 agus 80.
Ach ní hé sin an méid. Tá rogha agat freisin maidir leis an sciathú. Ar mhaith leat go mbeadh sciathú ar an dá thaobh den phéire nascóirí, nó gan iad? Nó b'fhéidir taobh amháin amháin le sciathú? Is fútsa an rogha – tá gach nascóir Zero8, ar aon chuma, comhoiriúnach lena chéile ó thaobh plocála de agus is féidir iad a chomhcheangal go saor, is cuma cé acu atá sciathú acu nó nach bhfuil.
Ach ní hé sin an méid. Tá rogha agat freisin maidir leis an sciathú. Ar mhaith leat go mbeadh sciathú ar an dá thaobh den phéire nascóirí, nó gan iad? Nó b'fhéidir taobh amháin amháin le sciathú? Is fútsa an rogha – tá gach nascóir Zero8, ar aon chuma, comhoiriúnach lena chéile ó thaobh plocála de agus is féidir iad a chomhcheangal go saor, is cuma cé acu atá sciathú acu nó nach bhfuil.
Seasann an teicneolaíocht nasctha láidir, dhá thaobh, ScaleX in aghaidh dhálaí crua feidhmchlár tionsclaíoch agus cinntíonn sí teagmháil iontaofa faoi strus meicniúil ar nós turraing agus creath. Déanann sí cúiteamh freisin ar tholaimseachtaí ar thaobh an fheiste i ngach treo nuair a bhíonn na nascóirí péireáilte. A bhuí leis an EMC sciathú, tá comharthaí i dtimpeallachtaí tionsclaíocha faoi chosaint iomlán ó thionchair sheachtracha, agus cinntíonn airíonna an ábhair ráta sonraí suas le 16 Gbit/s. Ina theannta sin, tá ept tar éis an scéal a thabhairt céim níos faide: dearadh geoiméadracht an cheangailora sa chaoi is nach féidir na teagmhálacha a dhamáistiú, fiú má dhéantar láimhseáil mhícheart orthu.
Sárchumhacht: ÉIFEACHTÚCHAS
Coigilteas spáis a bhuí le céim 0.8 mm
Bíonn pitch teagmhála 0.8 mm ag gach Zero8 nascóir in céim spás-shábhála chun an oiread beag spáis agus is féidir a ghlacadh ar an gclár ciorcad priontáilte. In ainneoin an phitch bheag, déantar na teagmhálacha a mheaitseáil le chéile ar an dromchla mín seachas ar an sheared edge garbh. Cinntíonn sé seo go bhfuil friotaíocht i bhfad níos mó ag na teagmhálacha in aghaidh scríobtha, e.g. le linn micrighluaiseachtaí.
Líon inathraitheach teagmhálaithe ó 12 go 80
Tá Zero8 ar fáil le 12, 20, 32, 52 nó 80 teagmháil chun an tsolúbthacht is mó a bheith agat i d'fheidhmchlár. Is sraith dhúbailte é an ' nascóir '; mar shampla, tá 6 theagmháil i ngach sraith ar nascóir 12-phionna. Más gá, is féidir leaganacha le ' number of positions ' sonrach a mhonarú freisin, mar shampla chun fad scaoilte agus siúlóide níos mó a sholáthar.
Ar fáil i leaganacha sciathaithe agus neamhshiathaithe (neamhsciata)
Tá rogha agat freisin maidir leis an sciathú! An dá thaobh den nascóir le sciathú nó gan é? Nó fiú amháin taobh amháin le sciathú? Is fútsa an cinneadh – tá gach nascóir Zero8, ar aon chuma, comhoiriúnach lena chéile agus is féidir iad a chomhcheangal go saor, beag beann ar an bhfuil sciathú acu nó nach bhfuil. Sna leaganacha sciathaithe, bíonn teirminéil sholadóra na dteagmhálaithe suite faoi bhun an cheanglóir, ach sna leaganacha neamhshiathaithe bíonn siad suite ar na taobhanna chun cigireacht AOI a chumasú le linn an phróisis déantúsaíochta.
Airde stoic ó 6 go 21 mm
Leis na próifílí caighdeánacha 'íseal', 'meánach' agus 'ard', is féidir spásáil PCB a bhaint amach ag aon toise idir 6 agus 21 mm. Trí an t- nascóir a chur isteach go dtí an stad, baintear amach an board-to-board distance is lú is féidir. Is féidir an Plug agus an Socket a chur isteach go hinathraitheach laistigh de raon 1.5 mm chun an board-to-board distance is mó is féidir a bhaint amach. Cinntíonn an 0.8 mm atá fágtha nasc slán (effective mating length).
Dearaí cóngearacha d'fheidhmchláir idir 90° agus 180°
Cuireann an cineál chlaonta, in éineacht leis an cineál dhíreach, ar chumas cláir chiorcad priontáilte a bheith socraithe ag uillinn 90° i gcoibhneas lena chéile, e.g. do cúlphlánaanna le cártaí iníne. Ligeann an teaglaim de dhá dhearadh chuartha dhá chlár ciorcad priontáilte a bheith socraithe taobh le taobh ag uillinn 180 céim. Tá siad seo go léir ar fáil i leaganacha sciata nó neamhsciata, agus le 12, 20, 32, 52 nó 80 teagmháil chun an tsolúbthacht is mó a sholáthar i d'fheidhmchlár.
Forbair do réitigh leis an éifeachtúlacht is fearr. Leis na gnéithe atá aige, cinntíonn Zero8 go sroicheann tú do spriocanna níos tapúla agus tú ag baint tairbhe as réimse ollmhór roghanna. Tá dearaí cóngearacha do fheidhmchláir 90° agus 180° ar fáil fiú.
Páipéar bán saor in aisce ar ardluas agus ar EMC »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Páipéar bán saor in aisce ar ardluas agus ar EMC »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Sárchumhacht: SÁBHÁILTEACHT TEAGMHÁLA

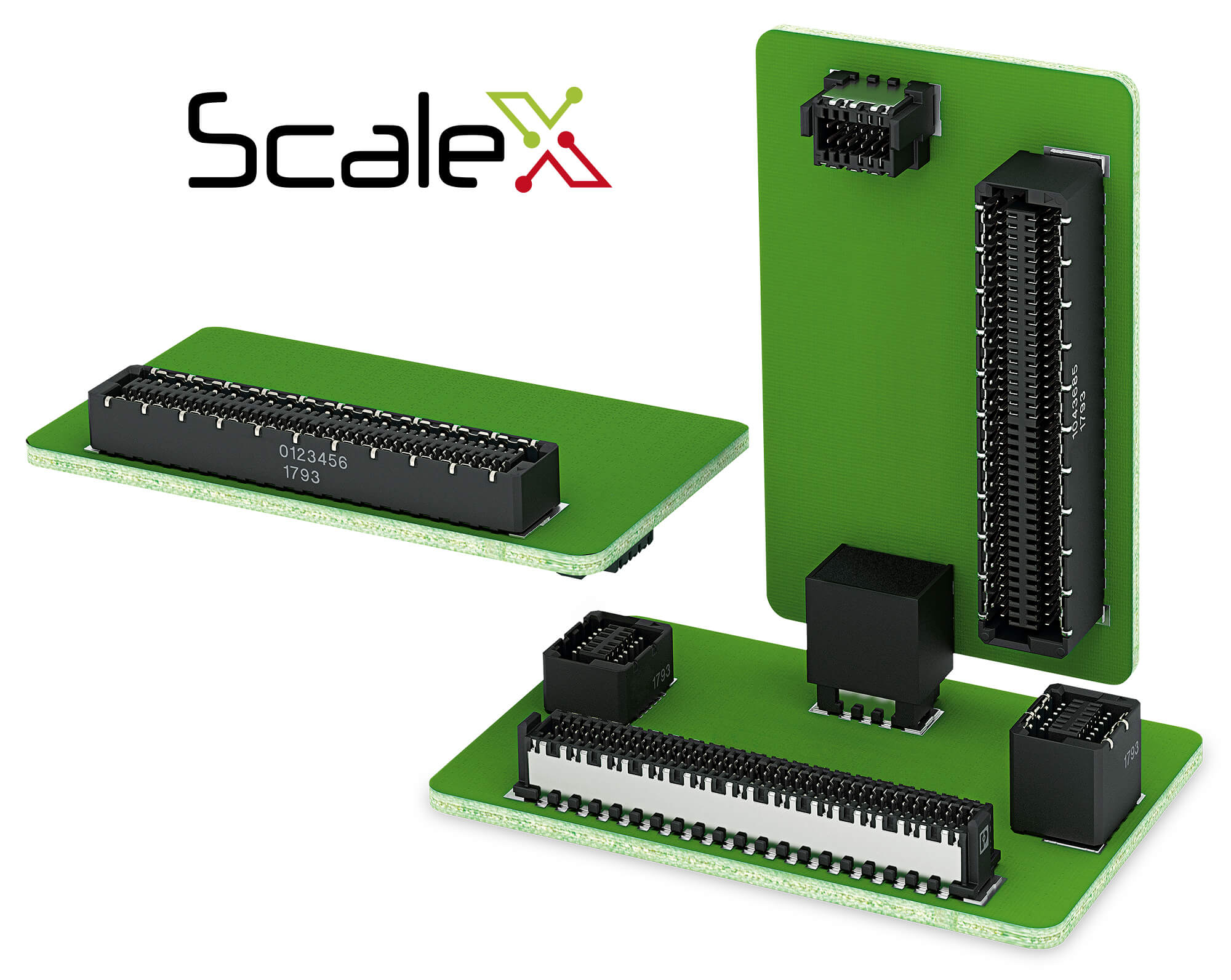

Córas teagmhála nuálach ScaleX
ScaleX – seasann an branda seo do theicneolaíocht teagmhála sheasmhach i gcóras nascóirí atá inscálaithe go hinathraitheach. Forbraíodh é go sonrach chun ard-sheasmhacht mheicniúil a chomhcheangal le hairíonna den scoth ardmhinicíochta. Tá an teaglaim seo uathúil i saol na nascóir do chiorcaid chlóite.
Dhá phointe teagmhála in aghaidh an phionna
Bíonn gach péire teagmhála comhdhéanta de dhá theagmháil lanna agus dhá theagmháil earrach. Ní hamháin go gcinntíonn an iomarcaíocht seo an chreidiúnacht teagmhála is airde, go háirithe i dtimpeallachtaí dúshlánacha amhail iad siúd a bhaineann le turraing agus creathadh, ach soláthraíonn sí marthanacht agus creidiúnacht den scoth i d'fheidhmchlár freisin. Ina theannta sin, tá na teagmhálacha go léir suite ar an taobh mín de na dromchlaí teagmhála, seachas ar an imeall garbh die-ghearrtha sheared edge, mar is amhlaidh an cás le go leor nascóirí mionraithe eile.
Frithsheasmhach in aghaidh turrainge agus creatha
Mar thoradh ar an iomarcaíocht thar na teagmhálacha go léir, in éineacht le foirmiú teagmhála go heisiach ar dhromchlaí mín rollta, tá friotaíocht thar a bheith ard in aghaidh turrainge agus creathanna. Tá naisc nascóir Zero8 tástáilte agus cáilithe go críochnúil de réir an chaighdeáin IEC 60512. Bheimis sásta ár dtuarascálacha tástála mionsonraithe a chur ar fáil duit.
Ard-'effective mating length'
Tá raon ró-ionchuir de 0.8 mm ar a laghad ag gach péire teagmhála meaitseáilte den Socket agus den Plug; is é sin, freagraíonn sé seo don fhad ón bpointe teagmhála go dtí barr an teagmhála – an pointe nach ndéanfaí teagmháil a thuilleadh. Cinntíonn an raon ró-ionchuir seo de 0.8 mm ar a laghad leibhéal ard comhfhreagrach de tolerance compensation agus, dá bhrí sin, an iontaofacht is airde i ngach feidhmchlár. Nuair a chuirtear an Plug isteach sa Socket chomh domhain agus is féidir, méadaíonn an raon ró-ionchuir go dtí 2.3 mm ar a mhéad in aghaidh na péire teagmhála.
Rátáilte do 500 mating cycles ar a laghad
Tá teagmhálaithe an Zero8 deartha chun teagmháil iontaofa a chinntiú fiú tar éis 500 mating cycles, fiú agus iad faoi réir timthriallta teochta agus gás creimneach. Fiú mura ndéantar teagmháil a mheaitseáil 500 uair, soláthraíonn 'mating cycles' (timthriallta meaitseála) critéar oiriúnach chun measúnú a dhéanamh ar an méid a fhanann naisc feidhmiúil tar éis timthriallta teochta arís agus arís eile nó creathanna ('nascóir' nó 'fretting corrosion').
Cuirfear iontas ort leis seo freisin – seasann teaghlach na gceangaltóirí Zero8 amach a bhuí lena theicneolaíocht nuálach ScaleX. Agus é láidir agus déthaobhach, seasann sé in aghaidh dhálaí crua na bhfeidhmchlár tionsclaíoch agus cinntíonn sé naisc iontaofa nascóir. Agus déanann sé amhlaidh fiú faoi dhálaí comhshaoil foircneacha agus faoi strus meicniúil ar nós turrainge agus creathanna.
Páipéar bán saor in aisce ar an láidreacht »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Páipéar bán saor in aisce ar an láidreacht »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Sárchumhacht: COSANTA COMHARTHA
Coincheap sciathaithe EMC atá nua-fhorbartha
Le linn fhorbairt an Zero8, tógadh an t-am chun a chinntiú go raibh sciathú déthaobhach ann. Cinntíonn sé seo tarchur sonraí saor ó chur isteach, mar a theastaíonn i go leor feidhmchlár, m.sh. do Thionscal 4.0 nó an Idirlíon na Rudaí Nithiúla (IoT). Tá an t-ábhar comhoiriúnacht leictreamaighnéadach a úsáidtear thar a bheith oiriúnach do riachtanais arda comhoiriúnacht leictreamaighnéadach.
Díscaoileadh optamach na dtoirní trasnaíochta
Tá na plátaí sciathaithe deartha chun limistéar mór a chlúdach le fíorbheagán cur isteach, rud a chinntíonn an éifeacht chosanta is fearr is féidir. Ina theannta sin, cuireann líon ard pointí teagmhála idir an pláta sciathaithe agus an clár ciorcaid chlóite ar chumas an tscaipthe optaimigh ar reathaí trasnaíochta. Mar shampla, i gcás nascóir 20-pin, tá 5 phointe nasctha sádrúcháin san iomlán ag shield plate leis an gclár ciorcaid chlóite thar fhad 8 mm.
comhionduchtas de 10 picó-héinrí ar a mhéad
I dtástálacha mionsonraithe a rinne saotharlann speisialtóireachta, déanadh iarmhairtí neart na réimsí leictreacha agus maighnéadacha a shamhaltú ar dtús agus ansin a fhíorú trí thástáil thurgnamhach. Tá na torthaí a baineadh amach thar a bheith maith agus is féidir iad a chur ar fáil ach iad a iarraidh. Ceann de na príomhthorthaí tomhais ná gur bhain nascóirí Zero8 uasmhéid 'comhionduchtas' de 10 pH amach.
Mar mhalairt air sin, tá siad ar fáil freisin gan sciathú
Tá rogha agat freisin maidir leis an sciathú! An dá thaobh den nascóir le sciathú nó gan é? Nó fiú amháin taobh amháin le sciathú? Is fútsa an cinneadh – tá gach nascóir Zero8, ar aon nós, comhoiriúnach lena chéile ó thaobh an phlugála de agus is féidir iad a chomhcheangal go saor, beag beann ar an bhfuil sciathú acu nó nach bhfuil. Sna leaganacha sciathaithe, bíonn teirminéil sholadóra na dteagmhálacha suite faoi bhun an cheangail, ach sna leaganacha neamhshiathaithe bíonn siad suite ar na taobhanna chun cigireacht AOI a chumasú le linn an phróisis déantúsaíochta.
Ráthaíonn coincheap nua-fhorbartha an chosanta dhá thaobh de na ceanglóirí Zero8 tarchur ardluais saor ó chur isteach i dtimpeallachtaí tionsclaíocha. Tá an t-ábhar cosanta a úsáidtear thar a bheith oiriúnach do chomhpháirteanna a bhfuil riachtanais arda comhoiriúnacht leictreamaighnéadach (EMC) acu agus ráthaíonn sé comhionduchtas uasta de 10 picohéire do na nascóir.
Páipéar bán saor in aisce ar ardluas agus EMC (EMC) »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Páipéar bán saor in aisce ar ardluas agus EMC (EMC) »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Sárchumhacht: LUAS
Oiriúnach do PCIe 4.0 agus do Thráchtar Tionsclaíoch
Freastalaíonn nascóirí Zero8 ar riachtanais na sonraíochtaí PCI Express Gen. 4 agus Industrial Ethernet, mar a theastaíonn i go leor feidhmchlár, e.g. do Thionscal 4.0 nó an Idirlíon na Rudaí Nithiúla (IoT). Chomh maith le insertion loss, léiríonn Zero8 feidhmíocht den scoth maidir le return loss agus traschaint.
Tarchur comhartha raidió-mhinicíochta 16 Gbit/s +
Tá nascóir Zero8 thar a bheith oiriúnach d'fheidhmchláir le ráta sonraí suas le 16 Gbit/s. Mar gheall ar a shaintréithe iontacha maidir le caillteanas ionsáite (insertion loss), is féidir Zero8 a úsáid fiú d'fheidhmchláir suas le 25 Gbit/s. Tá an oiriúnacht den scoth seo in éineacht le córas teagmhála atá thar a bheith láidir agus athléimneach, atá deartha do thimpeallachtaí dúshlánacha ina mbíonn turraing, creathadh nó gáis chreimneacha i gceist. Tá an teaglaim seo uathúil.
Cosaint bhreise ar chomhartha trí sciathú
Ráthaíonn coincheap an sciathaithe dhá thaobh tarchur sonraí ardluais saor ó chur isteach i dtimpeallachtaí tionsclaíocha. Díríonn sé srutha cur isteach go hiontaofa trí theagmhálacha iolracha ar an dá chlár ciorcaid chlóite. Cosnaíonn an coincheap sciathála an nascóir ar chur isteach leictreamaighnéadach (mar shíneadh cur isteach), agus ag an am céanna cosnaíonn sé comhpháirteanna comharsanacha sa chás go n-oibríonn an nascóir mar fhoinse cur isteach.
Múnlaí SI ar fáil
Cuireadh Zero8 faoi insamhalta mhionsonraithe ar dtús chun a thréithe RF a mheas, agus tástáladh é ina dhiaidh sin i dtrialacha saotharlainne. Tá tuarascálacha tástála cuimsitheacha agus samhlacha SI ar fáil le húsáid i d'iarratas.
Is é 'HighSpeed' foirmle draíochta mhuintir táirgí Zero8 de chuid ept. Léiríonn insamhaltaí a úsáideann córas nascóirí Zero8 ag 16 Gbit/s sláine comhartha den scoth (signal integrity), rud a fhágann go bhfuil sé thar a bheith oiriúnach do PCIe 4.0 agus do Eithirnéad Tionsclaíoch. Táimid sásta na S-parameter a sholáthar do d'insamhaltaí feidhmchláir.
Páipéar bán saor in aisce ar ardluas agus ar EMC »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Páipéar bán saor in aisce ar ardluas agus ar EMC »
Iarr bosca samplaí saor in aisce »
Tá tuilleadh eolais le fáil anseo.
Sárchumhacht: SEASMHACHT
Cosaint do gach teagmháil
Dearadh Zero8 sa chaoi is nach ndéantar damáiste do na teagmhálacha fiú má dhéantar oibriú mícheart air. Tá na teagmhálacha ceilte laistigh den chorp inslithe (inslitheoir) agus dá bhrí sin tá siad cosanta go barrmhaith ar thionchair mheicniúla a d'fhéadfadh tarlú, amhail teagmháil thaisme. Cinntíonn sé seo an leibhéal is airde sábháilteachta is féidir do d'fheidhmchlár.
anti-rotation feature agus tú ag plugáil isteach
Coscann an polarization atá ionsuite sa inslitheoir meaitseáil mhícheart de bharr na nascóir a bheith casta. Ciallaíonn sé seo nach féidir an Plug agus an Socket a mheaitseáil ach amháin má tá siad ailínithe i dtreo ar leith. Ina theannta sin, cinntíonn eilimintí treorach ar leith sa inslitheoir meaitseáil shlán.
Faoiseamh meicniúil a sholáthraítear le dhá ghlas boird
Tá dhá Ghlas Boird in aghaidh nascóir sáite le sá ar an gclár ciorcaid chlóite agus cinntíonn siad faoiseamh struis meicniúil do na teagmhálaithe comhartha. Coscann sé seo ar na teagmhálaithe comhartha a bheith stróicthe den alt sádráilte nuair a dhéantar an Plug agus an Socket a dhísceangal óna chéile.

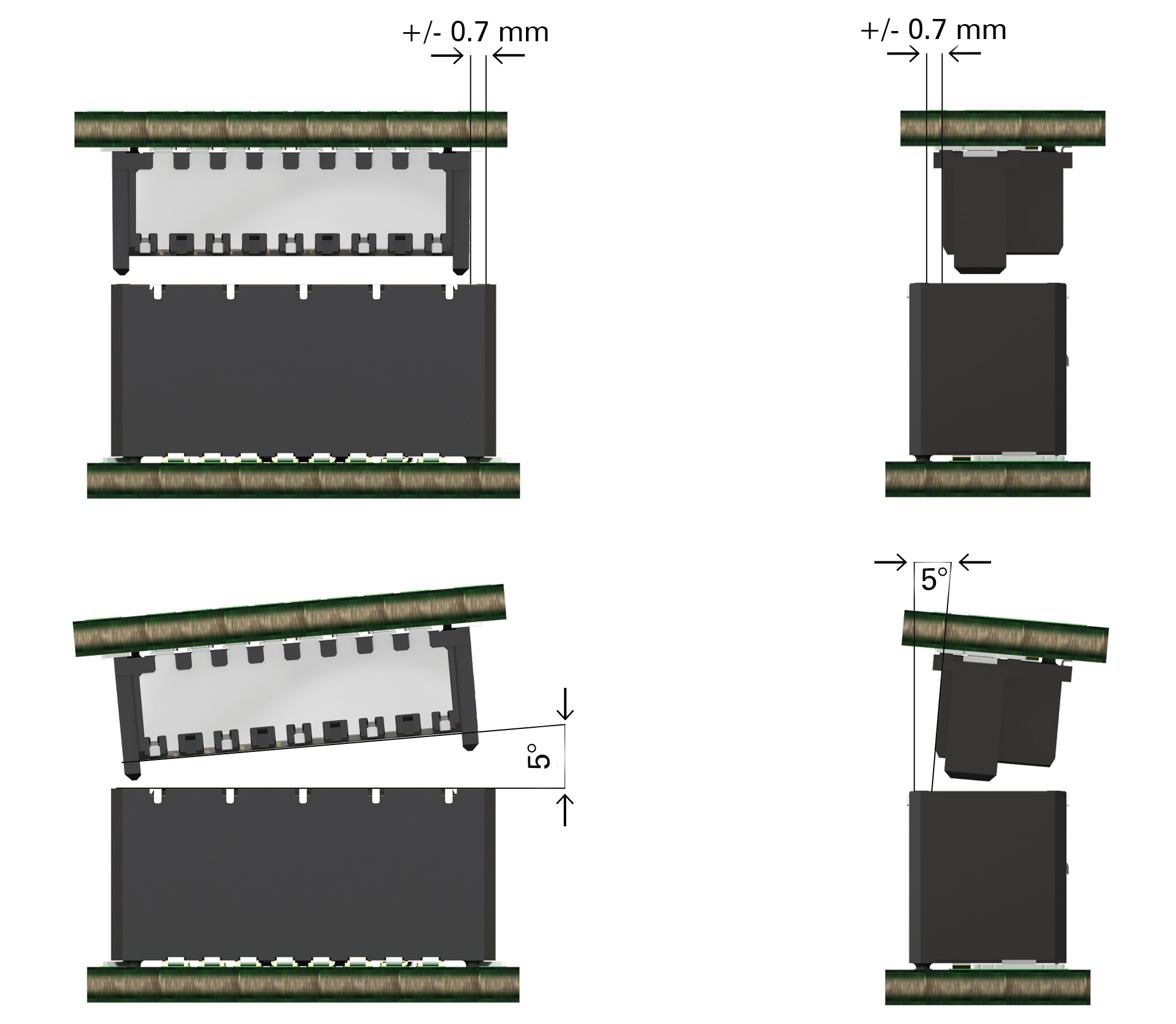

Cúiteamh as mí-ailíniú suas le 0.7 mm le linn suiteála
Cuireann imill chaolaithe ar imlíne na inslitheoir ar chumas an Plug agus an Socket cúiteamh a dhéanamh ar fhaichille de suas le 0.7 mm le linn an phróisis péireála. Treoraítear na teagmhálaithe lanna agus earraigh i dtreo a chéile le linn an phróisis péireála ar bhealach a chiallaíonn go mbunaítear nasc slán agus go gcuirtear cosc ar an rud ar a dtugtar 'back-mating'.
'tolerance compensation' ard le linn oibriúcháin
Nuair a bhíonn siad péireáilte, is féidir leis an Socket agus an Plug díláithriú frithpháirteach de suas le 0.4 mm a sheasamh. Ceadaíonn sé seo solúbthacht shuntasach maidir le cúrsaí cuibheasachta i d'fheidhmchláir féin. Tugann sé an fhéidearthacht freisin roinnt péirí nascóirí a chur ar chlár ciorcaid chlóite gan dochar a dhéanamh d'iontaofacht an teagmhála.
Nuair a chomhlánaítear na príomhghnéithe seo go léir le stóinseacht den scoth, is é an toradh ná Zero8 ó ept. Cibé acu an é an mheicníocht chliste frith-anti-rotation feature le linn an nasctha nó an cúiteamh easailínithe de suas le 0.7 mm le linn na suiteála, comhlíonann Zero8 a chuid gealltanas.
