Athruithe ar theicneolaíocht na ngluaisteán: SDV faoi chaibidil
Todhchaí chóras leictreach na feithicle i ré na feithicle bogearra-shainithe (SDV)
Dul chun cinn teicneolaíochta, dúshláin dearaidh agus réitigh do chórais leabaithe.
Tá tionscal na ngluaisteán ag dul trí chlaochlú domhain: le teacht an Fheithicle Bogearraí-Shainithe (SDV), tá bogearraí ag éirí níos lárnaí i bhforbairt feithiclí. I gcodarsnacht le hailtireachtaí traidisiúnta feithicle, ina n-oibríonn aonaid rialaithe leictreonacha (ECUs) ar bhonn feidhme-sonrach agus atá scartha óna chéile den chuid is mó, cuireann SDVanna ardán bogearraí lárnaithe, solúbtha agus in-nuashonraithe go leanúnach ar chumas. Dá bhrí sin, ní hamháin go bhfuil feidhmeanna ar nós tiomáint uathrialach, nuashonruithe thar an aer agus eispéiris úsáideora pearsantaithe indéanta, ach tá siad ag éirí níos coitianta.
Mar sin féin, cuireann an claochlú seo éilimh mhóra ar ailtireacht na feithicle – go háirithe ar an córas leictreach feithicle, a fheidhmíonn mar chnámh droma na gcóras leictreonach go léir. Tá an struchtúr a bhí ann roimhe seo, a bhí bunaithe ar ECUs díláraithe, ag sroicheadh a theorainneacha níos mó agus níos mó.
Éilíonn coincheapa nua SDV agus ailtireachtaí córas leictreach feithicle réitigh níos cumhachtaí, níos inscálaithe agus níos lárnaithe. Caithfidh siad a bheith in ann déileáil leis na méideanna sonraí atá ag méadú i gcónaí agus ag an am céanna cloí le ceanglais dhiana maidir le sábháilteacht agus próiseáil fíor-ama.

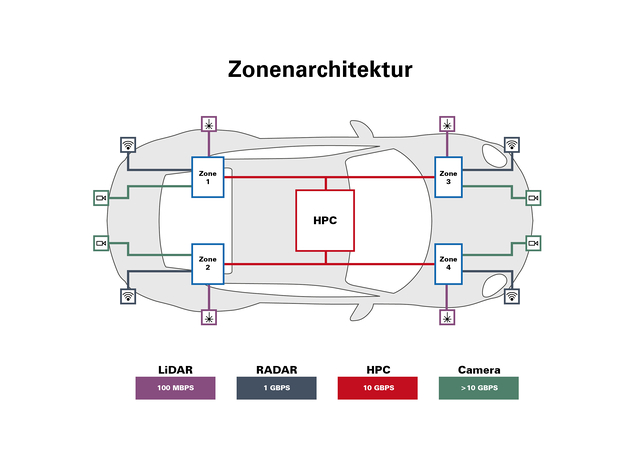

Dá bhrí sin, ní hamháin go léiríonn an t-aistriú chuig ailtireachtaí criosacha, ríomhairí ardfheidhmíochta (HPCanna) agus prótacail chumarsáide atá rialaithe ag bogearraí dul chun cinn teicneolaíochta, ach is é an bunsraith riachtanach é freisin d'inmharthanacht na bhfeithiclí nua-aimseartha amach anseo.
Scrúdaíonn an chuid seo a leanas na príomh-riachtanais do córas leictreach feithicle na chéad ghlúine eile de fheithiclí i gcomhthéacs an SDV – agus leagann sé amach an fáth a dtéann an athdhearadh atá á dhéanamh air i bhfad níos faide ná dul chun cinn teicniúil amháin: is tiománaí ríthábhachtach é don nuálaíocht agus don iomaíochas fadtéarmach laistigh den tionscal gluaisteán.
Tá tionscal na ngluaisteán ag dul trí chlaochlú domhain: le teacht an Fheithicle Bogearraí-Shainithe (SDV), tá bogearraí ag éirí níos lárnaí i bhforbairt feithiclí. I gcodarsnacht le hailtireachtaí traidisiúnta feithicle, ina n-oibríonn aonaid rialaithe leictreonacha (ECUs) ar bhonn feidhme-sonrach agus atá scartha óna chéile den chuid is mó, cuireann SDVanna ardán bogearraí lárnaithe, solúbtha agus in-nuashonraithe go leanúnach ar chumas. Dá bhrí sin, ní hamháin go bhfuil feidhmeanna ar nós tiomáint uathrialach, nuashonruithe thar an aer agus eispéiris úsáideora pearsantaithe indéanta, ach tá siad ag éirí níos coitianta.
Mar sin féin, cuireann an claochlú seo éilimh mhóra ar ailtireacht na feithicle – go háirithe ar an córas leictreach feithicle, a fheidhmíonn mar chnámh droma na gcóras leictreonach go léir. Tá an struchtúr a bhí ann roimhe seo, a bhí bunaithe ar ECUs díláraithe, ag sroicheadh a theorainneacha níos mó agus níos mó.
Éilíonn coincheapa nua SDV agus ailtireachtaí córas leictreach feithicle réitigh níos cumhachtaí, níos inscálaithe agus níos lárnaithe. Caithfidh siad a bheith in ann déileáil leis na méideanna sonraí atá ag méadú i gcónaí agus ag an am céanna cloí le ceanglais dhiana maidir le sábháilteacht agus próiseáil fíor-ama.
Dá bhrí sin, ní hamháin go léiríonn an t-aistriú chuig ailtireachtaí criosacha, ríomhairí ardfheidhmíochta (HPCanna) agus prótacail chumarsáide atá rialaithe ag bogearraí dul chun cinn teicneolaíochta, ach is é an bunsraith riachtanach é freisin d'inmharthanacht na bhfeithiclí nua-aimseartha amach anseo.
Scrúdaíonn an chuid seo a leanas na príomh-riachtanais do córas leictreach feithicle na chéad ghlúine eile de fheithiclí i gcomhthéacs an SDV – agus leagann sé amach an fáth a dtéann an athdhearadh atá á dhéanamh air i bhfad níos faide ná dul chun cinn teicniúil amháin: is tiománaí ríthábhachtach é don nuálaíocht agus don iomaíochas fadtéarmach laistigh den tionscal gluaisteán.
Ríomhairí ardfheidhmíochta (HPCanna) mar chnámh droma na tiomána uathrialaithe
De réir mar a théann an tiomáint uathrialach chun cinn, tá castacht ailtireacht na feithicle ag méadú go mór – go háirithe i réimse chóras leictreach na feithicle. Tá gnéithe amhail feidhmíocht, sábháilteacht, iontaofacht agus solúbthacht ag éirí níos lárnaí i gcónaí i measc na ndúshlán. Éilíonn an méid ollmhór sonraí ó bhraiteoirí agus ón timpeallacht, chomh maith leis an ngá atá le próiseáil fíor-ama gan uaim, réitigh nua ar leibhéal an chórais.
Is teicneolaíocht lárnach sa chomhthéacs seo í úsáid ríomhairí ardfheidhmíochta (HPCanna) sa fheithicil. Glacann na hardáin chumhachtacha seo orthu féin an tasc lárnach próiseáil sonraí fíor-ama – mar shampla, ó chórais ceamara, radar agus LIDAR. Is é an aidhm ná samhail bheacht, iomarcach agus atá i gcónaí cothrom le dáta de thimpeallacht na feithicle a ghiniúint, a fheidhmíonn mar bhunús do phróisis loingseoireachta agus cinnteoireachta uathrialaitheacha.
Is é cumasc cliste na dteicneolaíochtaí braite éagsúla a chinneann cáilíocht an mhúnla comhshaoil seo den chuid is mó. Trí neart an duine eile a chomhcheangal agus cúiteamh a dhéanamh ar laigí aonair, cruthaítear léiriú an-iontaofa ar an réaltacht – rud atá riachtanach do iompar sábháilte córas uathrialach i dtraific bóthair.
Gan HPCanna, ní bheadh an éacht teicneolaíochta seo indéanta. Soláthraíonn siad an chumhacht ríomhaireachta is gá, an bandaleithead sonraí a theastaíonn agus an cumas do chomhtháthú domhain córais – agus ar an gcaoi sin, cruthaítear an bhunús fíor-riachtanach don chéad ghlúin eile de fheithiclí nasctha a oibríonn go huathoibríoch.
Is teicneolaíocht lárnach sa chomhthéacs seo í úsáid ríomhairí ardfheidhmíochta (HPCanna) sa fheithicil. Glacann na hardáin chumhachtacha seo orthu féin an tasc lárnach próiseáil sonraí fíor-ama – mar shampla, ó chórais ceamara, radar agus LIDAR. Is é an aidhm ná samhail bheacht, iomarcach agus atá i gcónaí cothrom le dáta de thimpeallacht na feithicle a ghiniúint, a fheidhmíonn mar bhunús do phróisis loingseoireachta agus cinnteoireachta uathrialaitheacha.
Is é cumasc cliste na dteicneolaíochtaí braite éagsúla a chinneann cáilíocht an mhúnla comhshaoil seo den chuid is mó. Trí neart an duine eile a chomhcheangal agus cúiteamh a dhéanamh ar laigí aonair, cruthaítear léiriú an-iontaofa ar an réaltacht – rud atá riachtanach do iompar sábháilte córas uathrialach i dtraific bóthair.
Gan HPCanna, ní bheadh an éacht teicneolaíochta seo indéanta. Soláthraíonn siad an chumhacht ríomhaireachta is gá, an bandaleithead sonraí a theastaíonn agus an cumas do chomhtháthú domhain córais – agus ar an gcaoi sin, cruthaítear an bhunús fíor-riachtanach don chéad ghlúin eile de fheithiclí nasctha a oibríonn go huathoibríoch.
Nascanna do dhálaí foircneacha – cobhsaí, láidir, marthanach
Braitheann feidhmíocht ríomhairí ardfheidhmíochta go díreach ar éifeachtúlacht na bonneagair cumarsáide fho-luí. Tá naisc ardluais le moill an-íseal agus leathanbhanda ard riachtanach d'idirghníomhaíocht iontaofa idir braiteoirí, rialtóirí criosanna agus aonaid lárnacha próiseála.
Mar sin féin, ní faoi fheidhmíocht leictreach amháin atá sé: caithfidh na comhpháirteanna freisin seasamh in aghaidh dhálaí crua an timpeallachta oibriúcháin feithicleach. Is critéir ríthábhachtacha iad stóinseacht mheicniúil, friotaíocht ar chreathadh, friotaíocht ar theocht agus saol seirbhíse fada – go háirithe i gcórais atá criticiúil ó thaobh sábháilteachta de.
Dá bhrí sin, is cuid lárnach d'ailtireacht feithicle atá slán don todhchaí iad córais teagmhála iontaofa, sábháilte agus mharthanacha. Ní féidir acmhainneacht iomlán na bhfeidhmeanna sonraí-tiomáinte – amhail cleasanna tiomána uathrialacha – a bhaint amach go sábháilte agus go hinbhuanaithe ach amháin nuair a bhíonn na comhéadain fhisiciúla chomh cumhachtach agus chomh haoibhne céanna leis na córais ríomhaireachta nasctha.
Mar sin féin, ní faoi fheidhmíocht leictreach amháin atá sé: caithfidh na comhpháirteanna freisin seasamh in aghaidh dhálaí crua an timpeallachta oibriúcháin feithicleach. Is critéir ríthábhachtacha iad stóinseacht mheicniúil, friotaíocht ar chreathadh, friotaíocht ar theocht agus saol seirbhíse fada – go háirithe i gcórais atá criticiúil ó thaobh sábháilteachta de.
Dá bhrí sin, is cuid lárnach d'ailtireacht feithicle atá slán don todhchaí iad córais teagmhála iontaofa, sábháilte agus mharthanacha. Ní féidir acmhainneacht iomlán na bhfeidhmeanna sonraí-tiomáinte – amhail cleasanna tiomána uathrialacha – a bhaint amach go sábháilte agus go hinbhuanaithe ach amháin nuair a bhíonn na comhéadain fhisiciúla chomh cumhachtach agus chomh haoibhne céanna leis na córais ríomhaireachta nasctha.
nascóir hibrideacha, mhodúlacha d'ailtireachtaí córas leictreacháin chriosacha feithiclí – comhpháirtíocht láidir idir Rosenberger agus ept
Leis an gclaochlú i delectrical and electronic architecture feithicle i dtreo coincheap criosacha, osclaítear acmhainneacht nua do tháirgeadh feithiclí ard-uathoibrithe. Sa timpeallacht fhéachaint chun cinn seo, tá Rosenberger agus ept ag leagan síos caighdeán nua i gcomhpháirt: le punann de nascóirí hibrideacha, modúlacha a forbraíodh i gcomhpháirt a chomhcheanglaíonn tarchur comhartha, sonraí agus cumhachta, tá an dá chuideachta ag tabhairt aghaidh ar phríomh-dhúshláin ailtireachtaí feithicle nua-aimseartha.
Cuireann an teaglaim de phrionsabail dearaidh mhodúil agus de theicneolaíocht úrscothach anpress-fit technology (múnlú ionsáite) ar chumas aonad feidhmiúil éagsúla a chomhtháthú go dlúth – agus an úsáid is fearr á baint as an spás suiteála atá ar fáil. Ligeann sé seo do fho-thionólacha modúlacha a chruthú atá an-oiriúnach do phróisis cóimeála le cúnamh róbait. Laghdaíonn sé seo castacht láimhseála agus cuireann sé go mór le héifeachtúlacht mhéadaithe ar fud an tslabhra soláthair iomláin.
Dírítear ar chur i bhfeidhm comhsheasmhach caighdeán agus straitéisí ardáin atá bunaithe cheana. Tríd an gcomhcheangal sineirgíoch teicneolaíochtaí, tá Rosenberger agus ept in ann réitigh nascóra atá an-uathoibrithe, inscálaithe agus cost-éifeachtach a sholáthar laistigh de chur chuige cóta sreangán criosach.

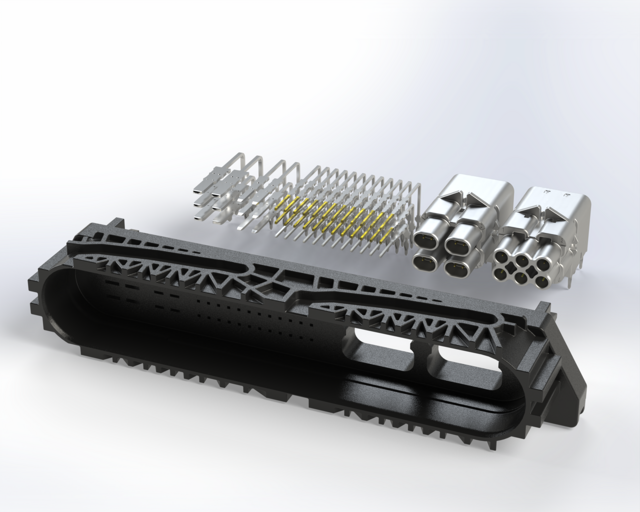

Is príomhthoradh ar an gcomhoibriú dlúth seo é an phunann HYMC® (Hybrid Modular Connector). Le linn a fhorbartha, bhí Rosenberger freagrach as na comhéadain ardluais agus ept as an T-Com 'press-fit zone' – ó shainmhíniú na riachtanas go dtí an ailtireacht agus comhtháthú an chórais. Cinntíonn
an T-Com 'press-fit zone' comhtháite ó ept an iontaofacht is airde, fiú i bhfeidhmchláir atá criticiúil ó thaobh sábháilteachta de, amhail tiomáint uathrialach, ADAS, infotainment, seirbhísí nasctha, teicneolaíocht taispeána agus cumarsáid V2X.
Tríd an gcomhoibriú seo, tá Rosenberger agus ept ag cur comhartha láidir amach: comhartha de neart nuálach, d'aonrú córas agus d'inscálaitheacht thionsclaíoch ar mhaithe le todhchaí na ngluaisteán.
Cuireann an teaglaim de phrionsabail dearaidh mhodúil agus de theicneolaíocht úrscothach anpress-fit technology (múnlú ionsáite) ar chumas aonad feidhmiúil éagsúla a chomhtháthú go dlúth – agus an úsáid is fearr á baint as an spás suiteála atá ar fáil. Ligeann sé seo do fho-thionólacha modúlacha a chruthú atá an-oiriúnach do phróisis cóimeála le cúnamh róbait. Laghdaíonn sé seo castacht láimhseála agus cuireann sé go mór le héifeachtúlacht mhéadaithe ar fud an tslabhra soláthair iomláin.
Dírítear ar chur i bhfeidhm comhsheasmhach caighdeán agus straitéisí ardáin atá bunaithe cheana. Tríd an gcomhcheangal sineirgíoch teicneolaíochtaí, tá Rosenberger agus ept in ann réitigh nascóra atá an-uathoibrithe, inscálaithe agus cost-éifeachtach a sholáthar laistigh de chur chuige cóta sreangán criosach.
Is príomhthoradh ar an gcomhoibriú dlúth seo é an phunann HYMC® (Hybrid Modular Connector). Le linn a fhorbartha, bhí Rosenberger freagrach as na comhéadain ardluais agus ept as an T-Com 'press-fit zone' – ó shainmhíniú na riachtanas go dtí an ailtireacht agus comhtháthú an chórais. Cinntíonn
an T-Com 'press-fit zone' comhtháite ó ept an iontaofacht is airde, fiú i bhfeidhmchláir atá criticiúil ó thaobh sábháilteachta de, amhail tiomáint uathrialach, ADAS, infotainment, seirbhísí nasctha, teicneolaíocht taispeána agus cumarsáid V2X.
Tríd an gcomhoibriú seo, tá Rosenberger agus ept ag cur comhartha láidir amach: comhartha de neart nuálach, d'aonrú córas agus d'inscálaitheacht thionsclaíoch ar mhaithe le todhchaí na ngluaisteán.
T-Com 'press-fit zone' de chuid ept – teicneolaíocht nasctha chruthaithe le haghaidh an iontaofachta is airde

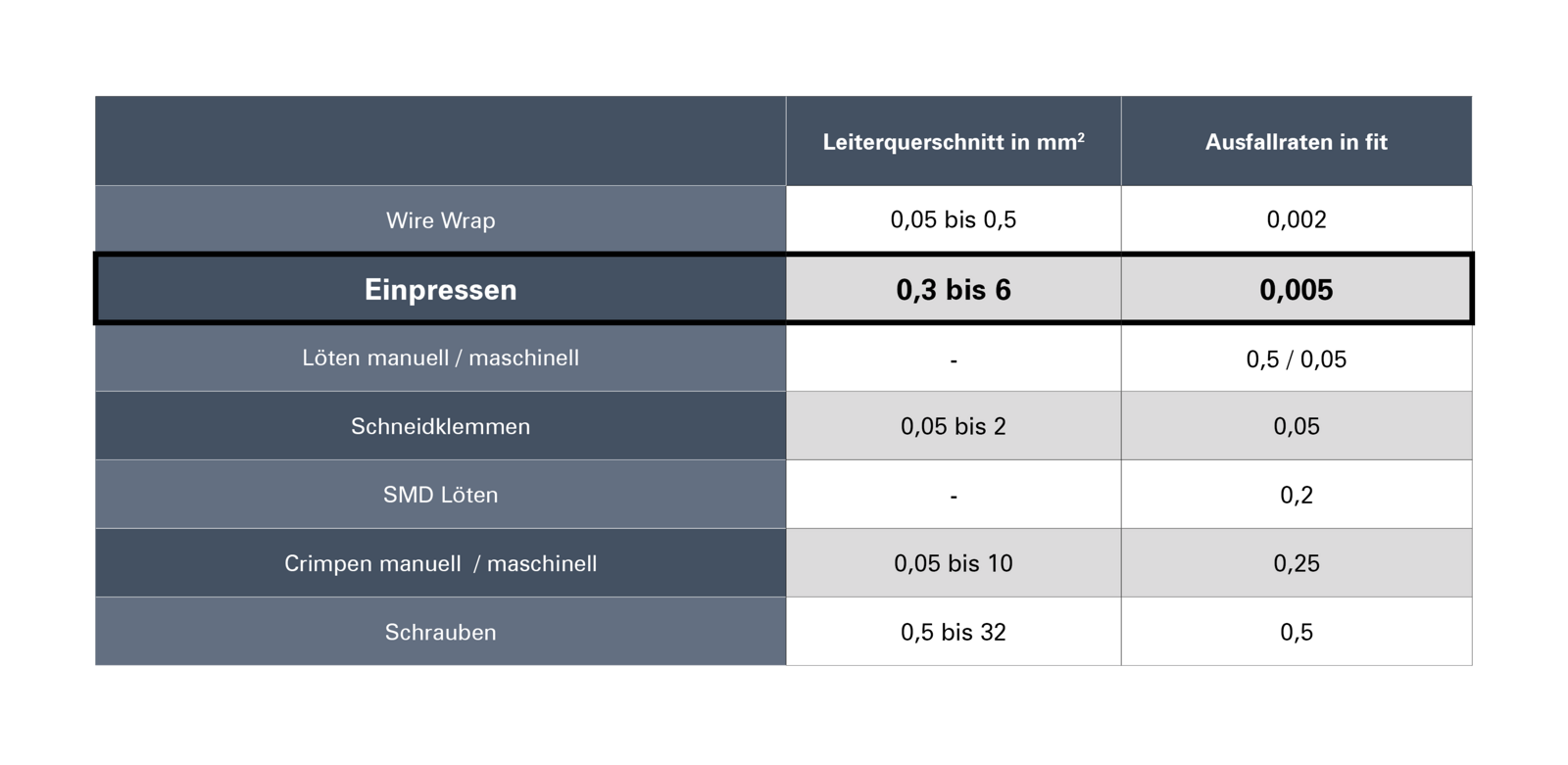

I gcodarsnacht le teicneolaíocht thraidisiúnta sádrála (solder termination), cuireann teicneolaíocht ionsáite T-Com de chuid ept (press-fit technology) nasc ar fáil atá próiseas-splesolder termination agus dí-chúpláilte go teirmeach. Fágann an teicneolaíocht dhílseánaigh seo a rian le rátaí teipe ísle, de ghnáth faoi bhun 1 FIT (Teip in Am) – rud a fhreagraíonn go staitistiúil do theip amháin in aon bhilliún uair an chloig oibriúcháin.
Le breis agus 120 billiún teagmhálaí a bhfuil cruthúnaithe sa réimse acu ar fud an domhain, meastar gurb é T-Com 'press-fit zone' de chuid ept an caighdeán tionscail aitheanta de réir beagnach gach OEM domhanda. Cinntíonn a theagmháil dhí-gháis an t-athléimneacht mheicniúil is fearr agus dá bhrí sin tá sé thar a bheith oiriúnach d'fheidhmchláir chriticiúla ó thaobh sábháilteachta i réimsí amhail tiomáint uathrialach, ADAS, infotainment agus cumarsáid V2X.
Ar mhaith leat tuilleadh eolais a fháil faoin 'press-fit zone' de chuid T-Com?
Is féidir leat tuilleadh eolais a fháil anseo »
Is féidir leat tuilleadh eolais a fháil anseo »
Forléargas ar na buntáistí teicneolaíocha:
- Fórsaí coinneála arda: suas le 100 N in aghaidh an teagmhála go díreach ar an gclár ciorcad priontáilte
- Gan aon tóiriú riachtanach: gan aon ailt tóirithe briste
- ná fuar Frithsheasmhacht den scoth in aghaidh creathanna agus turrainge: tástáilte suas le 200 g luasmhéadú
Córas modúlach le haghaidh an tsolúbthachta uasta suas le 56 Gbit/s
Comhcheanglaíonn córas modúlach Rosenberger teicneolaíochtaí ceangail atá ar thús cadhnaíochta sa mhargadh i réitigh dearaidh inscálaithe – atá foirfe do riachtanais chasta na bhfoirgneamhachtaí feithiclí nasctha. Cuireann sé ar chumas oiriúnú beachtais do raon leathan feidhmchlár, ó ADAS agus córais tiomána uathrialaitheacha go feidhmchláir infotainment agus geata.
nascóir comhchiorcalach ardmhinicíochta
Do fheidhmchláir ar nós córas ceamara-bhunaithe, mar shampla.
HFM®: FAKRA-Mini suas le 20 GHz, 28 Gbit/s
RMC®: Mini-Choax suas le 9 GHz
FAKRA: Comhéadan RF caighdeánaithe suas le 6 GHz, 8 Gbit/s
HFM®: FAKRA-Mini suas le 20 GHz, 28 Gbit/s
RMC®: Mini-Choax suas le 9 GHz
FAKRA: Comhéadan RF caighdeánaithe suas le 6 GHz, 8 Gbit/s
Ceanglóirí sonraí difríochta
I gcás cumarsáide bunaithe ar Ethernet, mar shampla an nasc idir aonad rialaithe (zone controller criosáin agus HPC).
H-MTD®: Péire fite sciortaí sciathaithe suas le 20 GHz, 56 Gbit/s
MTD®: Péire fite sciortaí sciathaithe suas le 1 GHz, 1 Gbit/s
RosenbergerHSD®: Slándáil Ard-signal integrityachta suas le 6 GHz, 8 Gbit/s
H-MTD®: Péire fite sciortaí sciathaithe suas le 20 GHz, 56 Gbit/s
MTD®: Péire fite sciortaí sciathaithe suas le 1 GHz, 1 Gbit/s
RosenbergerHSD®: Slándáil Ard-signal integrityachta suas le 6 GHz, 8 Gbit/s
Dearadh le haghaidh éifeachtúlachta córais agus iontaofachta próisis
Tacaíonn dearadh spriocdhírithe ní hamháin le ródú éifeachtach PCB ach cuireann sé ar chumas freisin cóimeáil uathoibrithe harnais cábla casta. Is iad na torthaí ná: dlús ard comhtháthaithe, costais próisis laghdaithe agus an tsaoirse dearaidh is mó, agus ag an am céanna comhoiriúnacht leictreamaighnéadach (EMC) iontaofa á chinntiú.
Conclúid: Bunsraith na soghluaisteachta bogearra-shainithe sa todhchaí
Ní hamháin go gcuireann an fhorbairt i dtreo an Fheithicle Bogearra-Shainithe (SDV) athrú paraidíme i bhforbairt na ngluaisteán in iúl – éilíonn sé athmhachnamh iomlán ar ailtireacht chóras leictreach na feithicle (córas leictreach feithicle). I ré ina sainmhínítear feidhmeanna níos mó agus níos mó le bogearraí, ina gcuirtear smacht orthu trí ríomhairí lárnacha ardfheidhmíochta agus ina dtacaítear leo le sruthanna sonraí leanúnacha, tá córas leictreach na feithicle ag éirí ina chnámh droma straitéiseach d'ardáin feithicle na todhchaí.
Is iad foirgnimh chónacha, ardáin ríomhaireachta ardfheidhmíochta agus naisc iontaofa ardluais an bonn teicneolaíoch do fheidhmeanna tiomána uathrialacha, seirbhísí nasctha agus cumarsáid fíor-ama. Mar sin féin, ní féidir an claochlú seo a bhaint amach ach le córais nascóirí atá láidir go fisiciúil, caighdeánaithe agus modúlach, a chomhlíonann na caighdeáin is airde ó thaobh feidhmíochta, iontaofachta agus comhtháthaithe de.
Léiríonn an comhfhorbairt ag Rosenberger agus ept – go háirithe an phunann HYMC® ina bhfuil an T-Com press-fit zone atá trialaithe agus tástáilte – an chaoi ar féidir sineirgí teicneolaíochta a úsáid chun ní hamháin comhpháirteanna aonair a chruthú, ach réitigh iomlána córais atá in ann freastal ar riachtanais na chéad ghlúine eile de fheithiclí.Léiríonn sé seo go soiléir gur i bhfad níos mó é obair córas leictreach feithicle bonneagar teicniúil amháin. Is príomhspreagthóir é don nuálaíocht, don inscálaitheacht agus don iomaíochas i ré na ngluaisteán a bhaineann le nascacht, le huathoibriú agus le digitiú.
Is iad foirgnimh chónacha, ardáin ríomhaireachta ardfheidhmíochta agus naisc iontaofa ardluais an bonn teicneolaíoch do fheidhmeanna tiomána uathrialacha, seirbhísí nasctha agus cumarsáid fíor-ama. Mar sin féin, ní féidir an claochlú seo a bhaint amach ach le córais nascóirí atá láidir go fisiciúil, caighdeánaithe agus modúlach, a chomhlíonann na caighdeáin is airde ó thaobh feidhmíochta, iontaofachta agus comhtháthaithe de.
Léiríonn an comhfhorbairt ag Rosenberger agus ept – go háirithe an phunann HYMC® ina bhfuil an T-Com press-fit zone atá trialaithe agus tástáilte – an chaoi ar féidir sineirgí teicneolaíochta a úsáid chun ní hamháin comhpháirteanna aonair a chruthú, ach réitigh iomlána córais atá in ann freastal ar riachtanais na chéad ghlúine eile de fheithiclí.Léiríonn sé seo go soiléir gur i bhfad níos mó é obair córas leictreach feithicle bonneagar teicniúil amháin. Is príomhspreagthóir é don nuálaíocht, don inscálaitheacht agus don iomaíochas i ré na ngluaisteán a bhaineann le nascacht, le huathoibriú agus le digitiú.
