nascóir clár-le-clár sa teicneolaíocht leighis
Na teagmhálaithe cearta in earnáil na teicneolaíocht leighis leighis
I réimse na teicneolaíocht leighis leighis, is iad gléasanna MedTech líonraithe a bhfuil líon i gcónaí ag méadú de bhraiteoirí cliste acu a bheidh i gceannas. Is iad na rialacháin is déine agus an leibhéal is airde de chosaint ar theip a leagann síos na caighdeáin nach mór do na táirgí agus do na comhpháirteanna a úsáidtear a chomhlíonadh. Is iad an mionathú, rátaí aistrithe sonraí ráta sonraí agus an radaíocht leictreamaighnéadach na riachtanais shonracha a gcaithfidh naisc bord-le-bord nascóir cloí leo. I gcás forbróirí crua-earraí, is critéir iad seo a mhúnlaíonn dearadh gléasanna go mór.
Sa lá atá inniu ann, caithfidh othair fós oiriúnú do struchtúir an chórais cúraim sláinte. Faoin am amárach – agus baineann réamh-mheastacháin Deloitte le 2025 – beidh an cúram sláinte eagraithe ar bhealach go hiomlán difriúil, agus é dírithe ar othair, ar a suíomh agus ar a sceideal. Tá an t-aistriú i dtreo an 'leigheas 4P' seo (tuarthach, coisctheach, pearsantaithe, rannpháirteach) á thiomáint ag go leor nuálaíochtaí digiteacha.
Beidh an t-athrú paraidíme seo le feiceáil i measc monaróirí feistí leighis. Tá líon na bhbraiteoirí cliste ag méadú de réir mar a nascann táirgí le chéile laistigh d'Idirlíon na Rudaí Leighis (IoMT). Tá cúram othar ag éirí níos áisiúla, mar shampla trí naisc gan sreang le taifid sláinte leictreonacha agus trí tharchur agus monatóireacht comharthaí beatha i bhfíor-am. Tá anailísíocht sonraí, modhanna cognaíocha agus róbataic ag oscailt réimsí breise féideartha laistigh den earnáil cúraim sláinte.
Beidh an t-athrú paraidíme seo le feiceáil i measc monaróirí feistí leighis. Tá líon na bhbraiteoirí cliste ag méadú de réir mar a nascann táirgí le chéile laistigh d'Idirlíon na Rudaí Leighis (IoMT). Tá cúram othar ag éirí níos áisiúla, mar shampla trí naisc gan sreang le taifid sláinte leictreonacha agus trí tharchur agus monatóireacht comharthaí beatha i bhfíor-am. Tá anailísíocht sonraí, modhanna cognaíocha agus róbataic ag oscailt réimsí breise féideartha laistigh den earnáil cúraim sláinte.
Ardluas agus EMC: príomhchúrsaí machnaimh do ghléasanna leighis

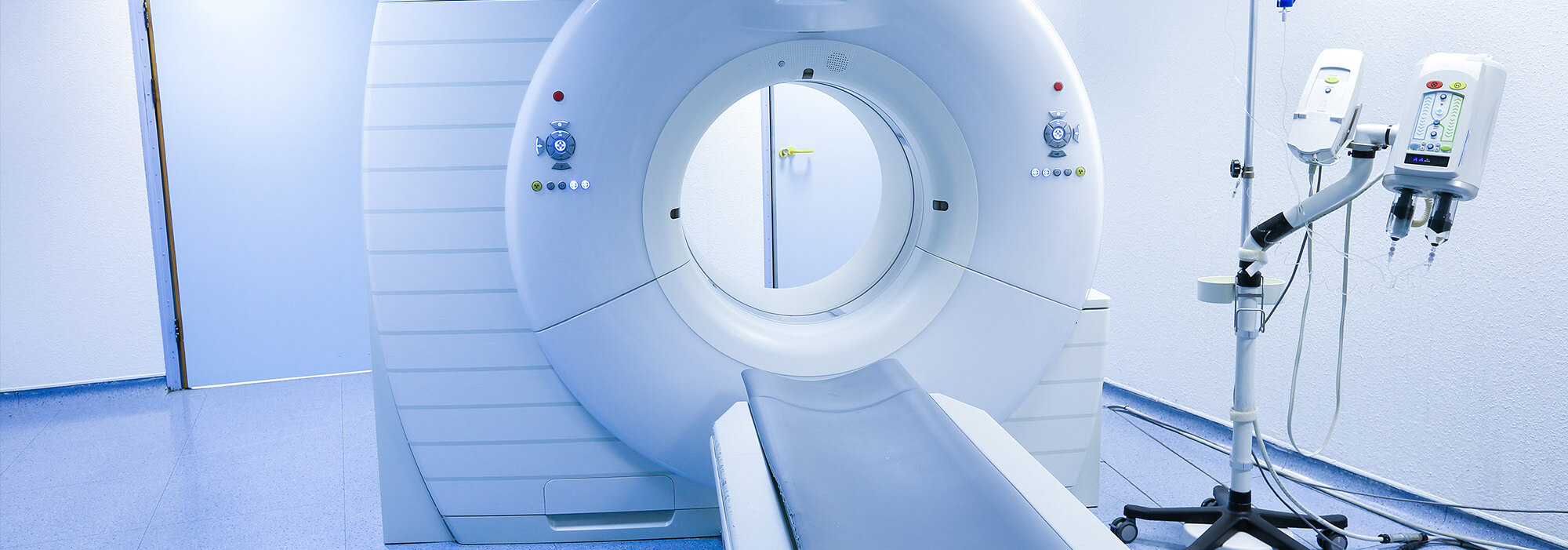

Déanann córais íomháithe leighis ar nós scanóirí CT, meaisíní MRI agus meaisíní X-ghathaithe digiteacha próiseáil ar suas le 20 Gbit/s d'fhaisnéis íomhá agus faisnéis othar in am réadúil. Baineann an rud céanna le feidhmchláir i dteileamíochas agus i gcianfhaireachán. Ar an gcaoi chéanna, i róbataic mháinliachta, teastaíonn tarchur íomhánna agus orduithe rialaithe in am réadúil idir consól an mháinlia agus an córas róbatach. Is réimsí eile iad an endascópacht ardtaifigh, chomh maith le gléasanna in-ionchlannaithe agus córais monatóireachta othar, a bhraitheann ar tharchur sonraí agus a thugann tús áite ag an am céanna d'ghnéithe dearaidh EMC chun imdhíonacht agus sábháilteacht an othair a chinntiú.
Éilíonn treochtaí eile, amhail fás na teicneolaíochta braiteoirí ilfhoinse agus córais atá ag éirí níos idirnasctha, tarchur sonraí atá tapa, iontaofa agus slán thar chomhéadain éagsúla – fachtóir a bhaineann go háirithe le gléasanna meiteicneolaíochta. Tá ról ríthábhachtach ag sláineacht an chomhartha (signal integrity) in feidhmchláir ina bhfuil sonraí an-chruinne agus iontaofa ríthábhachtach. Tá srutha seasta agus sonraí cruinne riachtanach chun sábháilteacht fheidhmiúil, iontaofacht agus éifeachtúlacht na ngléasanna a chinntiú. Is féidir le rátaí giotán arda, uaireanta thar achair fhada, a bheith buailte go dona ag trasnaíocht amhail torann, caillteanas (aiseolais), saobhadh agus *traschaint*, rud a fhágann go dtarlaíonn earráidí agus go dteipeann ar ghléasanna.
Éilíonn treochtaí eile, amhail fás na teicneolaíochta braiteoirí ilfhoinse agus córais atá ag éirí níos idirnasctha, tarchur sonraí atá tapa, iontaofa agus slán thar chomhéadain éagsúla – fachtóir a bhaineann go háirithe le gléasanna meiteicneolaíochta. Tá ról ríthábhachtach ag sláineacht an chomhartha (signal integrity) in feidhmchláir ina bhfuil sonraí an-chruinne agus iontaofa ríthábhachtach. Tá srutha seasta agus sonraí cruinne riachtanach chun sábháilteacht fheidhmiúil, iontaofacht agus éifeachtúlacht na ngléasanna a chinntiú. Is féidir le rátaí giotán arda, uaireanta thar achair fhada, a bheith buailte go dona ag trasnaíocht amhail torann, caillteanas (aiseolais), saobhadh agus *traschaint*, rud a fhágann go dtarlaíonn earráidí agus go dteipeann ar ghléasanna.
Comhlíonadh na gcaighdeán tionscail ábhartha
Laistigh de chreat na gceanglas rialála amhail Rialachán na bhFeistí Leighis (MDR) san Aontas Eorpach nó rialacháin an Bhúird um Bhia agus Drugaí (FDA) sna Stáit Aontaithe, tá sé riachtanach a chinntiú go bhfaigheann na feistí formheas agus go n-úsáidtear go sábháilte iad. Treochar eile i measc na ndearthóirí crua-earraí go léir is ea an gá atá ann leas níos éifeachtaí fós a bhaint as an spás suiteála atá ag laghdú i gcónaí i bhfeistí leighis, agus ag an am céanna, leanann na strusanna a chuirtear ar na feistí – i dtéarmaí turrainge, creathanna agus luascáin, chomh maith le tionchair theirmeacha agus cheimiceacha comhshaoil – ag éileamh go mbeadh na feistí go léir láidir.
Ina theannta sin, tá trí chaighdeán tionscail shonracha, atá dírithe ar fheidhmchláir, do ghléasanna MedTech nach mór a chur san áireamh i ngach dearadh. Ar an gcéad dul síos, ISO 80369-1, a phléann leis an modheolaíocht dearaidh chun an baol a laghdú go gceanglófaí gléasanna leighis nó gabhálais go mícheart. Ar an dara dul síos, IEC 60601, a leagann amach na gnéithe ginearálta riachtanacha maidir le sábháilteacht bhunúsach agus feidhmíocht, lena n-áirítear trasnaíocht leictreamaighnéadach (EMI) agus comhoiriúnacht leictreamaighnéadach (EMC). Agus ar an tríú dul síos, ISO 13485, a bhaineann le córais bainistíochta cáilíochta atá freagrach as inrianaitheacht na gcomhpháirteanna agus na bpróiseas a úsáidtear sa phróiseas táirgthe.
Ina theannta sin, tá trí chaighdeán tionscail shonracha, atá dírithe ar fheidhmchláir, do ghléasanna MedTech nach mór a chur san áireamh i ngach dearadh. Ar an gcéad dul síos, ISO 80369-1, a phléann leis an modheolaíocht dearaidh chun an baol a laghdú go gceanglófaí gléasanna leighis nó gabhálais go mícheart. Ar an dara dul síos, IEC 60601, a leagann amach na gnéithe ginearálta riachtanacha maidir le sábháilteacht bhunúsach agus feidhmíocht, lena n-áirítear trasnaíocht leictreamaighnéadach (EMI) agus comhoiriúnacht leictreamaighnéadach (EMC). Agus ar an tríú dul síos, ISO 13485, a bhaineann le córais bainistíochta cáilíochta atá freagrach as inrianaitheacht na gcomhpháirteanna agus na bpróiseas a úsáidtear sa phróiseas táirgthe.
nascóir bord-le-bord mar tharchuradóirí comhartha
EMC réir mar a leanann castacht agus dlús comhtháthaithe na bhfeistí leighis ag méadú, agus mar is gá feidhmiúlachtaí reatha agus nua a chomhtháthú sna spásanna is cúnga, tá na héilimh ar board-to-board connector mar dhroichead idir cláir chiorcad priontáilte ollmhór. Cuireann réimse leathan láithreacha oibriúcháin agus timpeallachtaí na feistí faoi réir creathanna agus turrainge. Caithfidh an nascóir iontaofacht teagmhála fhadtéarmach a chinntiú fiú i láthair micrighluaiseachtaí. Is iad an t-athneart, an tarchur sonraí agus an t-iontaofacht teagmhála –sciathú – na trí chloch choirnéil de dhearadh gléas meicniúil d'fhorbróirí crua-earraí.
Caithfidh an ghlúin is déanaí de nascóir cur isteach ar tharchur comharthaí a íoslaghdú, agus caithfidh dearadh teagmhála na nascóirí a bheith curtha in oiriúint go foirfe dó seo. Dá bhrí sin, is é an sprioc i gcónaí rioscaí i dtarchur sonraí a sheachaint, lena n-áirítear go príomha luaineachtaí impedance de bharr athruithe ar ábhar agus ar gheoiméadracht, chomh maith le maolú de bharr caillteanas ionsáite, caillteanas fillte, agus traschaint.
Caithfidh an ghlúin is déanaí de nascóir cur isteach ar tharchur comharthaí a íoslaghdú, agus caithfidh dearadh teagmhála na nascóirí a bheith curtha in oiriúint go foirfe dó seo. Dá bhrí sin, is é an sprioc i gcónaí rioscaí i dtarchur sonraí a sheachaint, lena n-áirítear go príomha luaineachtaí impedance de bharr athruithe ar ábhar agus ar gheoiméadracht, chomh maith le maolú de bharr caillteanas ionsáite, caillteanas fillte, agus traschaint.
Cosaint comhartha mar bhunús

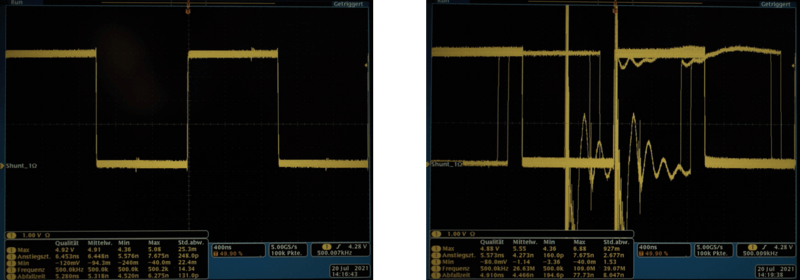

Maidir le trasnaíocht leictreamaighnéadach, teastaíonn cosaint speisialta comharthaí ó chomharthaí ardluais. Is féidir le nascóir (nascóir) feidhmiú mar fhoinse trasnaíochta agus mar imillteoir araon. Sa chomhthéacs seo, moltar cosaint comharthaí le pláta sciathaithe (shield plate) chun na comharthaí íogaire a chosaint ar thionchair sheachtracha. Léiríonn an íomhá thíos gur féidir fiú bíog bheag leictreach an comhartha úsáideach a shaobhadh.
Ní féidir leis an nglacadóir stáit dhigiteacha an chomhartha HDMI a léirmhíniú go neamh-dhébhríoch a thuilleadh tar éis pléascadh gairid 0.5 kV amháin, ach fanann tarchur an chomhartha tríd an gceangaltóir sciathaithe cobhsaí fiú ag 4.4 kV.
Déanann an induktánas cúplála LK cur síos ar an nascóir i dtéarmaí na gcoinníollacha leictreacha ina fheidhmeanna foinse agus doirte. Baineann sé seo le imdhíonacht (imdhíonacht) agus le astaíocht leictreamaighnéadach (astaíochtaí) araon. Má tá an voltas indúitithe (Uind), voltas an ghineadóra (UGen) agus an tsainchomhstáit gineadóra (kGen) ar eolas, is féidir an induktánas cúplála uasta incheadaithe sonrach (LK) a chinneadh leis an gcothromóid seo:
LK = Uind / (UGen * kGen) (Cothr. 1)
Cuidíonn an comhionduchtas freisin leis an úsáideoir an nascóir cuí a roghnú i dtéarmaí a chomh-oiriúnachta leictreamaighnéadaí agus chun tástáil trialach agus earráide atá costasach agus am-íditheach sa saotharlann EMC a sheachaint. Seo sampla: i gcás comhartha HDMI, cinneadh uas-luach cás-sonrach de 'comhionduchtas' de 47 pH ag voltas de 4.4 kV. Má sháraíonn an luach seo, ní tharchuirfear an comhartha a thuilleadh gan chur isteach.
Déanann an induktánas cúplála LK cur síos ar an nascóir i dtéarmaí na gcoinníollacha leictreacha ina fheidhmeanna foinse agus doirte. Baineann sé seo le imdhíonacht (imdhíonacht) agus le astaíocht leictreamaighnéadach (astaíochtaí) araon. Má tá an voltas indúitithe (Uind), voltas an ghineadóra (UGen) agus an tsainchomhstáit gineadóra (kGen) ar eolas, is féidir an induktánas cúplála uasta incheadaithe sonrach (LK) a chinneadh leis an gcothromóid seo:
LK = Uind / (UGen * kGen) (Cothr. 1)
Cuidíonn an comhionduchtas freisin leis an úsáideoir an nascóir cuí a roghnú i dtéarmaí a chomh-oiriúnachta leictreamaighnéadaí agus chun tástáil trialach agus earráide atá costasach agus am-íditheach sa saotharlann EMC a sheachaint. Seo sampla: i gcás comhartha HDMI, cinneadh uas-luach cás-sonrach de 'comhionduchtas' de 47 pH ag voltas de 4.4 kV. Má sháraíonn an luach seo, ní tharchuirfear an comhartha a thuilleadh gan chur isteach.
Deartha go speisialta le haghaidh feidhmeanna tionsclaíocha dúshlánacha

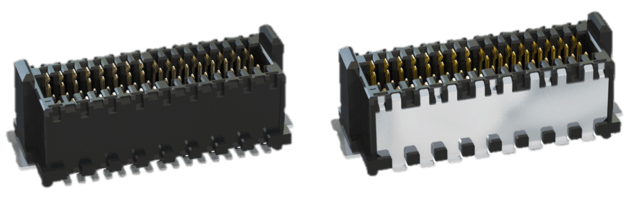

Dearadh an teaghlach táirgí Zero8 ó ept chun freastal ar na héilimh arda seo sa ' teicneolaíocht leighis ' agus, a bhuí lena inscálaitheacht ard, cuireann sé oiriúnú den scoth ar fáil do riachtanais aonair – is féidir fachtóirí foirme, ' stack height ' agus líon na bpinne a roghnú go haonair. Tá soicéid agus ' nascóir ' ar fáil faoi láthair sna leaganacha meánphróifíle agus ísealphróifíle de ' cineál ', agus beidh siad ar fáil amach anseo freisin mar leaganacha ardphróifíle agus cúngtha. A bhuí leis na airde éagsúla, is féidir le nascóirí Zero8 freastal ar spásálacha PCB idir 6.00 mm agus 21.00 mm, agus an líon biorán ag athrú idir dhá cheann déag agus 80. Chun sciathú a chinntiú, is féidir cosaint a fheistiú ar an dá thaobh den phéire nascóirí; ar ndóigh, tá gach nascóir Zero8 so-inphlugtha lena chéile agus is féidir iad a chomhcheangal go saor.
EMC féidir le teicneolaíocht nasctha déthaobhach ScaleX seasamh in aghaidh dhálaí crua feidhmchlár tionsclaíoch agus cinntíonn sí teagmháil iontaofa faoi strus meicniúil ar nós turrainge agus creathanna. Déanann sí cúiteamh freisin ar fhulaingthe taobh an fheiste i ngach treo nuair a bhíonn na nascóirí péireáilte. A bhuí leis an ' ' –sciathú – bíonn comharthaí i dtimpeallachtaí tionsclaíocha cosanta ar thionchair sheachtracha, agus cinntíonn airíonna an ábhair ráta aistrithe sonraí ( ráta sonraí ) de suas le 16 Gbit/s.
Tuilleadh eolais faoi Zero8 »
EMC féidir le teicneolaíocht nasctha déthaobhach ScaleX seasamh in aghaidh dhálaí crua feidhmchlár tionsclaíoch agus cinntíonn sí teagmháil iontaofa faoi strus meicniúil ar nós turrainge agus creathanna. Déanann sí cúiteamh freisin ar fhulaingthe taobh an fheiste i ngach treo nuair a bhíonn na nascóirí péireáilte. A bhuí leis an ' ' –sciathú – bíonn comharthaí i dtimpeallachtaí tionsclaíocha cosanta ar thionchair sheachtracha, agus cinntíonn airíonna an ábhair ráta aistrithe sonraí ( ráta sonraí ) de suas le 16 Gbit/s.
Tuilleadh eolais faoi Zero8 »
Níor cheart an tábhacht a bhaineann le nascóir ceart a roghnú d'fheidhmchlár ardluais a shuaitheadh. Mar a bhfuil cur síos air anseo, tá go leor riachtanas comhthreomhar ann, go háirithe in earnáil na teicneolaíochta leighis. Na hairíonna meicniúla nó leictreacha nach mór do board-to-board connector a chomhlíonadh, nó dearadh imlíne teirminéil an nascóra – is mionsonraí casta iad seo ar fad a d'fhéadfadh a bheith cinniúnach sa phróiseas roghnúcháin, síos go dtí na bioráin aonair féin.
