Ceanglóirí clár-go-clár do bhraiteoirí tionsclaíocha agus do chórais ceamara
Mionú, tarchur sonraí ardluais agus neart: tá treochtaí reatha san uathoibriú tionsclaíoch ag cur éilimh mhéadaitheacha ar bhraiteoirí agus ar chórais ceamara, chomh maith lena gcomhpháirteanna inmheánacha. Agus an nascóir ceart á roghnú, tá sé tábhachtach, dá bhrí sin, critéir éagsúla a chur san áireamh ag brath ar an bhfeidhmchlár sonrach.
Treochtaí reatha i dteicneolaíocht braiteoirí agus ceamaraí
Tá an treocht mhéadaitheach i dtreo na modúlachtaithe agus coincheap na Tionsclaíochta 4.0 ag imirt tionchair shuntasach ar theicneolaíocht nua-aimseartha braiteoirí agus ceamaraí. Déantar braiteoirí a dhearadh anois den chuid is mó le struchtúr modúlach chun costais a laghdú i bhforbairt agus i saothrú an táirge. Déantar na cásanna a chaighdeánú, agus is iad na leictreonaic a shainmhíníonn feidhmiúlacht an bhraiteora. Is féidir cláir chiorcad priontáilte inathraithe a chomhcheangal ina n-aonair ag úsáid nascóirí ceart-uillinne nó meánsín (Fíor 1). Tugann an cineál chaighdeánaithe buntáistí don úsáideoir trí láimhseáil chomhsheasmhach le linn cóimeála, coimisiúnaithe agus úsáide an bhraiteora.
Ina theannta sin, tá braiteoirí agus córais ceamara le haghaidh uathoibriú tionsclaíoch ag éirí níos cliste de shíor. Chomh maith le fíor-acmhainniú sonraí tomhais, tá feidhmeanna breise á n-ionchorprú sna gléasanna dá bhrí sin:
Ina theannta sin, tá braiteoirí agus córais ceamara le haghaidh uathoibriú tionsclaíoch ag éirí níos cliste de shíor. Chomh maith le fíor-acmhainniú sonraí tomhais, tá feidhmeanna breise á n-ionchorprú sna gléasanna dá bhrí sin:
- Feidhmeanna ardléirmheasa chun saolré an bhraiteora a mhonatóireacht agus fabhtanna a bhrath
- Cumraíocht braiteora
- Cianchothabháil
- Cumarsáid ón mbraiteoir go dtí an néal agus comhtháthú feidhmiúlachta bus nó IO-Link
Riachtanais do bhraiteoirí agus do chórais ceamara nua-aimseartha
Ag teacht leis na treochtaí seo, tá ceanglais áirithe i gceist maidir le braiteoirí agus córais ceamara an lae inniu, ceanglais a mbíonn tionchar acu, mar chéim eile, go nádúrtha freisin ar na nascóir atá le suiteáil:
- Aicme ard mionaithe
- Tarchur
- ardluais iontaofa comhoiriúnacht leictreamaighnéadach (EMC)
- mhaith Cosaint ar dhálaí
- atmaisféaracha díobhálacha Athneartas
- den scoth
Páipéar bán saor in aisce ar theicneolaíocht braiteoirí
Le haghaidh tuilleadh sonraí maidir leis na riachtanais do bhraiteoirí agus do chórais ceamara nua-aimseartha agus maidir le conas an nascóir ceart a roghnú, is mór an sásamh a bheadh orainn ár bpáipéar bán saor in aisce a sheoladh chugat:
An nascóir ceart a roghnú
Bíonn braiteoirí agus córais ceamara, mar shampla, a úsáidtear i ngar do mheaisíní, nochtaithe do dhálaí comhshaoil atá thar a bheith dian. Cé gur féidir le 'potting' an leictreonaic a chosaint ar na tionchair sheachtracha seo, éilíonn sé seo freisin réiteach nasctha atá comhoiriúnach leis an gcumhdach. Is minic a chruthaíonn sé seo fadhb do cheangaltóirí caighdeánacha (nascóir), mar go gcaithfear an limistéar péactha leochaileach (mating area) go háirithe a chosaint ar an gcomhdhúil líonta (potting compound), agus ní sholáthraíonn an teicneolaíocht teagmhála lann-fháinne a úsáidtear go coitianta an degree of protection IP riachtanach do na hábhair seo.

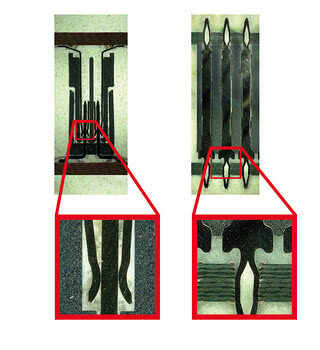

Chun an iontaofacht riachtanach a chinntiú mar sin féin, is inmholta réiteach nasctha aonphíosa a roghnú – i bhfocail eile, nascóir nach dteastaíonn an mating area traidisiúnta uaidh. Cuireann sé seo réiteach nasctha marthanach agus láidir ar fáil ina gcuirtear bac ar an potting compound teacht isteach sa limistéar teagmhála (Fíor 2).
I gcás feidhmeanna a chuireann éilimh ar leith ar dhaingneacht an nascóra, moltar freisin an modh nasctha PCB a úsáideann criosanna brú-fheistithe ar an dá thaobh – teicníc atá cruthaithe na billiúin uair. Bunaíonn comhpháirt amháin nasc meicniúil agus leictreach araon. Seachnaítear freisin obair sholadéireachta a itheann am nó réitigh cháblaithe chostasacha, agus baintear amach coigilteas costais suas le 50 faoin gcéad dá bharr. Trí dheireadh a chur leis an rannóg plug-in i gcomhar leis an teicníc brú-fheistithe (press-fit technology), is féidir le nascóir (nascóir) freagairt freisin do lódálacha turrainge idir 50 agus 200 g gan aon discontinuity.
Chun an iontaofacht riachtanach a chinntiú mar sin féin, is inmholta réiteach nasctha aonphíosa a roghnú – i bhfocail eile, nascóir nach dteastaíonn an mating area traidisiúnta uaidh. Cuireann sé seo réiteach nasctha marthanach agus láidir ar fáil ina gcuirtear bac ar an potting compound teacht isteach sa limistéar teagmhála (Fíor 2).
I gcás feidhmeanna a chuireann éilimh ar leith ar dhaingneacht an nascóra, moltar freisin an modh nasctha PCB a úsáideann criosanna brú-fheistithe ar an dá thaobh – teicníc atá cruthaithe na billiúin uair. Bunaíonn comhpháirt amháin nasc meicniúil agus leictreach araon. Seachnaítear freisin obair sholadéireachta a itheann am nó réitigh cháblaithe chostasacha, agus baintear amach coigilteas costais suas le 50 faoin gcéad dá bharr. Trí dheireadh a chur leis an rannóg plug-in i gcomhar leis an teicníc brú-fheistithe (press-fit technology), is féidir le nascóir (nascóir) freagairt freisin do lódálacha turrainge idir 50 agus 200 g gan aon discontinuity.
Seimineáir ghréasáin shaincheaptha
An bhfuil treoir mhionsonraithe uait maidir leis an teicneolaíocht cheangail cheart a roghnú a oireann do do chuid riachtanas?
Más ea, cén fáth nach gcuireann tú seimineár gréasáin saor in aisce in áirithe linn?
Tabharfaimid forléargas cuimsitheach duit ar na teicneolaíochtaí nascóra éagsúla atá ar fáil, ag soláthar ní hamháin faisnéis mhionsonraithe ach leideanna cabhracha ó dhaoine ar an taobh istigh freisin.
Más ea, cén fáth nach gcuireann tú seimineár gréasáin saor in aisce in áirithe linn?
Tabharfaimid forléargas cuimsitheach duit ar na teicneolaíochtaí nascóra éagsúla atá ar fáil, ag soláthar ní hamháin faisnéis mhionsonraithe ach leideanna cabhracha ó dhaoine ar an taobh istigh freisin.
nascóir oiriúnacha do chórais braiteoirí agus ceamaraí
flexilinkb-t-b
Freastalaíonn ár flexilinkb-t-b nascóir go beacht ar na riachtanais seo maidir le stóinseacht agus iontaofacht agus tá sé ar fáil freisin sa press-fit technology atá trialaithe agus tástáilte. Tá
tuilleadh eolais faoin táirge le fáil anseo:
Flexilink »
Freastalaíonn ár flexilinkb-t-b nascóir go beacht ar na riachtanais seo maidir le stóinseacht agus iontaofacht agus tá sé ar fáil freisin sa press-fit technology atá trialaithe agus tástáilte. Tá
tuilleadh eolais faoin táirge le fáil anseo:
Flexilink »
Ar an láimh eile, tá braiteoirí, chomh maith le córais ceamara, ag éirí níos dlúithe agus iad ag soláthar feidhmíocht níos fearr fós. Is iad ardluas agus mionú príomh-riachtanais anseo. I gcás feidhmchlár ard-fheidhmíochta, mionaithe, tá réitigh atá bunaithe ar theicneolaíocht ' SMT' a shábhálann spás le ' céim ' idir 0.5 agus 0.8 mm an-oiriúnach.
Colibri

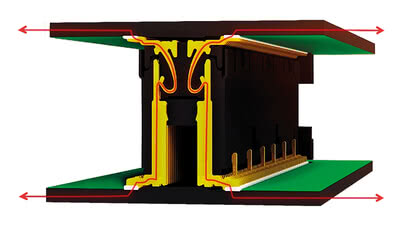

Cuireann an ceangaltóir clár ciorcad priontáilte Colibri (nascóir clár ciorcad priontáilte), lena dhearadh teagmhála atá optamaithe le haghaidh ardluais, ar chumas tarchur comharthaí tapa agus saor ó chur isteach ó 10 Gbit/s. Tugann an sciathú roghnach cosaint freisin ar chur isteach leictreamaighnéadach.
Tá tuilleadh eolais faoin táirge le fáil anseo:
Colibri »
Cuireann an ceangaltóir clár ciorcad priontáilte Colibri (nascóir clár ciorcad priontáilte), lena dhearadh teagmhála atá optamaithe le haghaidh ardluais, ar chumas tarchur comharthaí tapa agus saor ó chur isteach ó 10 Gbit/s. Tugann an sciathú roghnach cosaint freisin ar chur isteach leictreamaighnéadach.
Tá tuilleadh eolais faoin táirge le fáil anseo:
Colibri »

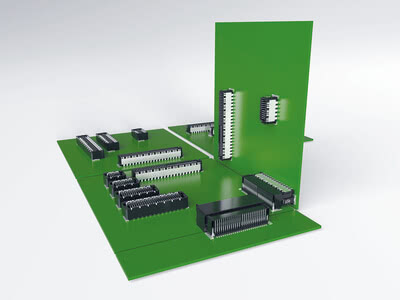

I gcás braiteoirí cliste agus córais ceamara, is riachtanais aitheanta iad an t-athneart, an ardluas agus maith EMC do nascóir. Ina theannta sin, is inmholta táirge a roghnú a thairgeann réimse leathan de dheiseanna feidhme éagsúla, a bhuí lena mhodúlacht. Má tá na nascóirí go léir laistigh de theaghlach táirgí comhoiriúnach lena chéile agus in ann a bheith measctha go saor, cuidíonn sé seo freisin le timthriallta formheasa a itheann am a sheachaint, rud a shábhálann am agus costais. Cuireann ardleibhéal inscálaithe ar chumas forbróirí fachtóirí foirme, airde cruachair agus líon pinne éagsúla a chur in oiriúint dá riachtanais shonracha. Is féidir leo roghnú freisin idir ceangaltóirí sciathaithe agus neamhshciathaithe, chomh maith le ceangaltóirí uillinneacha agus díreacha.
Zero8
Ceanglaíonn sraith Zero8 de SMT nascóir clár ciorcad priontáilte cláir chiorcad priontáilte go hiontaofa le rátaí aistrithe sonraí suas le 16 Gbit/s agus comhlíonann siad na riachtanais go léir a luadh thuas.
Tá tuilleadh eolais faoin táirge le fáil anseo:
Zero8 »
Ceanglaíonn sraith Zero8 de SMT nascóir clár ciorcad priontáilte cláir chiorcad priontáilte go hiontaofa le rátaí aistrithe sonraí suas le 16 Gbit/s agus comhlíonann siad na riachtanais go léir a luadh thuas.
Tá tuilleadh eolais faoin táirge le fáil anseo:
Zero8 »
