An chaoi a mbaintear cobhsaíocht amach
i gceangairí clár-le-clár
Páipéar bán: Conas a bhaineann nascóirí clár-go-clár amach an t-athneart agus na tosca a théann i bhfeidhm ar an nascóir
Cibé acu san aerfhóirneolas, san uathoibriú tionsclaíoch, iompar nó cúram sláinte: ní mór do cheangairí clár-go-clár a chinntiú i gcónaí go mbíonn tarchur comhartha iontaofa ann agus ní fhéadfaidh siad cliseadh faoi aon chúinsí. Ag an am céanna, bíonn siad nochtaithe do raon strusanna comhshaoil: Cuireann strusanna meicniúla ar nós turraing, creath agus luascáin cobhsaíocht tarchur sonraí i mbaol, mar aon le tionchair theirmeacha agus cheimiceacha comhshaoil de bharr teochtaí foircneacha, luaineachtaí suntasacha teochta, gáis dhíobhálacha, taise agus salachair. Dá bhrí sin, úsáideann monaróirí nascóirí clár ciorcad priontáilte d'ardchaighdeán réimse iomlán beart chun a gcuid nascóirí clár-go-clár a chosaint ar na strusanna seo.
Athneartú na gceangaltóirí clár-go-clár in ainneoin na mionúnaithe

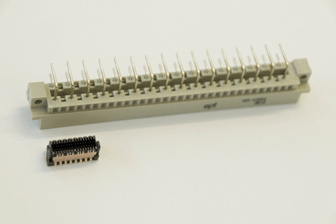

Tá an innealtóireacht leictreach nua-aimseartha, níos mó ná riamh, faoi réir treocht ar leith: an mionú. Ní hamháin go gcaithfidh cóimeálacha agus a gcomhpháirteanna a bheith ag éirí níos cumhachtaí, ach caithfidh siad a bheith ag éirí níos lú freisin. Ina ainneoin sin, is minic a úsáidtear iad i ndálaí crua an domhain réail. Dá bhrí sin, tá comhpháirteanna, lena n-áirítear nascóirí, ag éirí níos íogaire fós agus iad ag seasamh in aghaidh an leibhéil chéanna struis. Mar sin féin, ní hamháin go seasann nascóir ardchaighdeáin an brú seo chomh maith lena mhacasamhail níos sine agus níos mó, ach níos fearr fós. Is mar gheall ar dhul chun cinn i gcomhdhéanamh ábhar agus i ndearadh táirgí é seo, mar shampla i ngeoiméadracht an choirp inslithe. Bíonn
tionchar ag réimse leathan fachtóirí ar chruas nascóra clár-go-clár:
tionchar ag réimse leathan fachtóirí ar chruas nascóra clár-go-clár:
- Dearadh
- Teagmhála Dromchla
- Córas Teagmhála
- Teicneolaíocht Nasctha
- Dearadh Inslitheora
- Raon Teagmhálach
Dromchla mar fhachtóir tionchair
Fachtóir amháin is cúis leis seo ná an dromchla teagmhála. Tá ról cinntitheach aige seo maidir le saolré an cheangailtigh a chinneadh, a thomhaistear de ghnáth i dtimthriallta péireála. Le linn úsáide sa réimse, cuirtear an ceangailtach faoi réir micrighhluaiseachtaí áirithe. Bíonn caitheamh dromchla mar thoradh orthu seo agus, dá bharr sin, ocsaídiú. Is é an toradh ná friotaíocht teagmhála mhéadaithe agus, dá bhrí sin, cáilíocht tarchuir comhartha níos measa. Tá
bratú teagmhála d'ardchaighdeán agus marthanach ríthábhachtach, dá bhrí sin, chun caitheamh dromchla a chosc.
Léigh ár bpáipéar bán saor in aisce chun fáil amach cad ba cheart a lorg agus dromchla teagmhála á roghnú agat.
bratú teagmhála d'ardchaighdeán agus marthanach ríthábhachtach, dá bhrí sin, chun caitheamh dromchla a chosc.
Léigh ár bpáipéar bán saor in aisce chun fáil amach cad ba cheart a lorg agus dromchla teagmhála á roghnú agat.
Dearadh mar fhachtóir tionchair
Bíonn teagmhálaithe nascóra clár ciorcad priontáilte stampáilte nó casáilte. Mar sin féin, le linn an phróisis stampála, cruthaíonn dromchla míchothrom le himill ghéara ar an taobh íochtair den stríoc stampáilte, atá le feiceáil faoi mhicreascóp. Déanann córais thraidisiúnta teagmháil leis an imeall stampáilte seo, rud a mbíonn méadú ar chreimeadh dromchla agus, dá bharr sin, friotaíocht teagmhála níos airde mar thoradh air.
Páipéar bán saor in aisce ar dhaingneacht nascóirí
Sa pháipéar bán saor in aisce seo, foghlaimeoidh tú, mar shampla, conas frithsheasmhacht teagmhála a íoslaghdú trí dhearadh teagmhála ceart a roghnú. Mínímid freisin, ag baint úsáide as fachtóirí éagsúla tionchair, an chaoi a mbaineann nascóirí clár-go-clár neart amach agus an méid go díreach is gá a chur san áireamh. Iarr an
páipéar bán »
páipéar bán »
An córas teagmhála mar fhachtóir tionchair

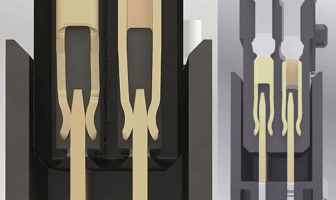

Bíonn teagmháil lanna agus teagmháil earraigh i gceanglóirí traidisiúnta dhá-pháirteacha. Mar sin féin, i gcás turraing throm, d'fhéadfadh an stríoc lanna scaradh ón stríoc earraigh. Chun a leithéid de chaillteanas teagmhála a chosc, is féidir stríoc earraigh déthaobhach a úsáid chun iomarcaíocht a sholáthar agus dá bhrí sin teagmháil iontaofa a chinntiú, toisc go gcinntíonn an dara stríoc earraigh go gcoinnítear tarchur an chomhartha i gcónaí trí phointe teagmhála amháin ar a laghad.
Níos láidre fós, áfach, tá nascóirí le córas teagmhála ar a dtugtar 'neamh-inscneach'. Is í an ghné shainiúil anseo ná go bhfuil na geoiméadrachtaí teagmhála comhionann go hiomlán ag an dá leath den nascóir.
Níos láidre fós, áfach, tá nascóirí le córas teagmhála ar a dtugtar 'neamh-inscneach'. Is í an ghné shainiúil anseo ná go bhfuil na geoiméadrachtaí teagmhála comhionann go hiomlán ag an dá leath den nascóir.
Teicneolaíocht naisc mar fhachtóir rannpháirteach
Tá bealaí éagsúla ann chun nascóirí a cheangal le cláir chiorcad priontáilte.

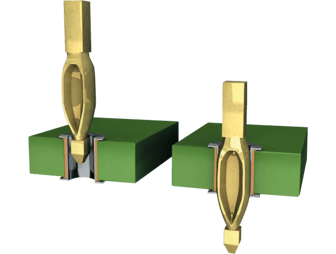

Ceann acu seo is ea an teicníc brú-fheistithe a luadh níos luaithe. Is é is aidhm don teicníc seo ná na fórsaí coinneála is airde is féidir a bhaint amach idir an nascóir agus an clár ciorcad priontáilte, agus an fórsa brú-fheistithe is ísle is féidir a úsáid ag an am céanna. Is iad na fórsaí coinneála seo a chinneann an nasc meicniúil, a chaithfidh, dá réir sin, seasamh in aghaidh turrainge agus creathanna.
Mar sin féin, ní bhíonn an teicníc brú-fheistithe oiriúnach i gcónaí; mar shampla, nuair a chuirtear comhpháirteanna ar chlár ciorcad priontáilte ar an dá thaobh, nó nuair nach féidir an t-achar íosta ó chomhpháirteanna i dtreo an fhórsa a chothabháil. Bealach eile chun nasc iontaofa agus marthanach a bhunú idir an t-idircheanglóir agus an clár ciorcaid priontáilte is ea an teicneolaíocht dromchla-ghabhála (SMT). Sa phróiseas seo, déantar na hidircheanglóraí a shádrú ar limistéir nasctha sainithe ar an gclár ciorcaid priontáilte – na paistí sádrúcháin – trí úsáid a bhaint as taos sádrúcháin.
Ceann acu seo is ea an teicníc brú-fheistithe a luadh níos luaithe. Is é is aidhm don teicníc seo ná na fórsaí coinneála is airde is féidir a bhaint amach idir an nascóir agus an clár ciorcad priontáilte, agus an fórsa brú-fheistithe is ísle is féidir a úsáid ag an am céanna. Is iad na fórsaí coinneála seo a chinneann an nasc meicniúil, a chaithfidh, dá réir sin, seasamh in aghaidh turrainge agus creathanna.
Mar sin féin, ní bhíonn an teicníc brú-fheistithe oiriúnach i gcónaí; mar shampla, nuair a chuirtear comhpháirteanna ar chlár ciorcad priontáilte ar an dá thaobh, nó nuair nach féidir an t-achar íosta ó chomhpháirteanna i dtreo an fhórsa a chothabháil. Bealach eile chun nasc iontaofa agus marthanach a bhunú idir an t-idircheanglóir agus an clár ciorcaid priontáilte is ea an teicneolaíocht dromchla-ghabhála (SMT). Sa phróiseas seo, déantar na hidircheanglóraí a shádrú ar limistéir nasctha sainithe ar an gclár ciorcaid priontáilte – na paistí sádrúcháin – trí úsáid a bhaint as taos sádrúcháin.
Dearadh an choirp inslithe mar fhachtóir tionchair
Cuidíonn geoiméadracht choirp inslithe naisc clár-le-clár freisin chun na teagmhálaithe a chosaint ar dhamáiste le linn oibriú nó suiteáil. Ba cheart í a dhearadh sa chaoi is go gcosnaítear na teagmhálaithe leochaileacha laistigh den nasc.
Is féidir le seifiméada isteach damáiste a chosc freisin le linn an tionól. Cuidíonn siad le haon mhí-ailíniú de na cláir chiorcad priontáilte in aon treo a chúiteamh agus iad á meaitseáil. Le cabhair ó limistéar gabhála breise, is féidir an dá leath den cheanglóir a mheaitseáil gan damáiste fiú i gcás mí-ailíniú láir nó uillinneach.
Is féidir le seifiméada isteach damáiste a chosc freisin le linn an tionól. Cuidíonn siad le haon mhí-ailíniú de na cláir chiorcad priontáilte in aon treo a chúiteamh agus iad á meaitseáil. Le cabhair ó limistéar gabhála breise, is féidir an dá leath den cheanglóir a mheaitseáil gan damáiste fiú i gcás mí-ailíniú láir nó uillinneach.
Tionchar Fachtóir Raon Tola
Tá ról ríthábhachtach ag raon toléire nascóra i measúnú a dhéanamh ar a dhaingneacht. Mura féidir leis an nascóir cúiteamh a dhéanamh ar tholaireachtaí ar leith, tiocfaidh caitheamh as gluaiseachtaí meicniúla nó fiú damáiste don nasc.
Sa réimse, mar shampla, tagann strusanna chun cinn ní hamháin sna treoracha x agus y, ach sa treo z freisin. Éiríonn an cheist maidir le cosaint ar ró-ionchur an cheangailora. Déantar cur síos leis seo ar an limistéar forluí idir na teagmhálacha fireanna agus baineanna, rud a cheadaíonn ní hamháin spásáil éagsúil PCB ach freisin – ag brath ar mhéid an limistéir seo – raonta teagmhais.
Léigh ár bpáipéar bán saor in aisce chun fáil amach cad iad na tosca eile a théann i bhfeidhm ar an raon teagmhais agus conas cúiteamh a dhéanamh iontu. Iarr an
páipéar bán »
Sa réimse, mar shampla, tagann strusanna chun cinn ní hamháin sna treoracha x agus y, ach sa treo z freisin. Éiríonn an cheist maidir le cosaint ar ró-ionchur an cheangailora. Déantar cur síos leis seo ar an limistéar forluí idir na teagmhálacha fireanna agus baineanna, rud a cheadaíonn ní hamháin spásáil éagsúil PCB ach freisin – ag brath ar mhéid an limistéir seo – raonta teagmhais.
Léigh ár bpáipéar bán saor in aisce chun fáil amach cad iad na tosca eile a théann i bhfeidhm ar an raon teagmhais agus conas cúiteamh a dhéanamh iontu. Iarr an
páipéar bán »
Nós imeachta tástála
Tá nósanna imeachta tástála éagsúla ann chun measúnú críochnúil a dhéanamh ar neart na nascóirí clár-le-clár. Is éard atá i gceist leo seo ná athróga ar nós neart dí-leictreach agus friotaíocht teagmhála a scrúdú, idir thástáil struis agus ina diaidh, chomh maith le cigireacht radhairc a dhéanamh ar riocht na dteagmhálacha. Mar shampla, is féidir éifeachtaí 500 timthriall péireála ar an neart dí-inslitheach a mheas, nó is féidir le tástáil aeráide a chinneadh an mbíonn tionchar diúltach ag roinnt uaireanta an chloig ag -55°C agus ansin ag 125°C ar fhriotaíocht teagmhála an cheanglóir. Sa tástáil turrainge teochta, caithfidh an nascóir seasamh in aghaidh malartú tapa idir na teochtaí foircneacha seo 100 uair ar feadh 30 nóiméad an uair. Ina theannta sin, ní hamháin gur cheart an míchomreiteadh láir agus uilleach le linn an péireála, chomh maith leis an raon caoinfhulaingthe sa riocht péireáilte, a fhíorú go teoiriciúil ar an múnla CAD, ach ba cheart tástáil fhairsing a dhéanamh orthu sa chleachtas freisin, agus an cumas ualaigh a dheimhniú go heimpíreach. Tá sé chomh tábhachtach céanna go ndéanfaí tástálacha éagsúla atá ríthábhachtach don dromchla teagmhála a chur i gcrích i gcomhcheangal freisin chun coinníollacha an tsaoil fhíora a aithris. Mar shampla, d'fhéadfaí tástálacha timthrialla péireála agus gáis chreimthe a dhéanamh i gcomhcheangal chun a chinntiú nár tháinig meath ar fheidhmíocht an nascóra ó thaobh friotaíochta teagmhála agus neart deiléictreach de, agus nár milleadh na teagmhálacha.
Seimineár gréasáin saor in aisce ar iontaofacht naiscitheoirí bord-go-bord
An bhfuil comhairle mhionsonraithe uait maidir leis an teicneolaíocht comhtháthaithe cheart a roghnú a oireann do do chuid riachtanas?
Más ea, cén fáth nach gcuireann tú seimineár gréasáin saor in aisce in áirithe linn?
Iarr seimineár gréasáin »
Más ea, cén fáth nach gcuireann tú seimineár gréasáin saor in aisce in áirithe linn?
Iarr seimineár gréasáin »
Do dhearadh – do rogha
Ag brath ar riachtanais an fheidhmchláir, tá critéir éagsúla neartmhaireachta ann nach mór do cheangaltóir clár-le-clár a chomhlíonadh. Mar shampla, an gá dó cúiteamh a dhéanamh ar theorainneacha ard? An bhfuil sé nochtaithe do leibhéil arda turrainge nó creathanna? An úsáidtear i dtimpeallachtaí faoi réir teasa nó fuachta foircní é? Nó an gá an réiteach ceangail a chosaint ar thaise, ar gháis chreimneacha nó ar shalachar? Má bhunaíonn úsáideoir a rogha réitigh nasctha ar na ceisteanna seo, is féidir leo a bheith cinnte go bhfuil a nascóir feistithe go hidéalach le haghaidh úsáide allamuigh.
