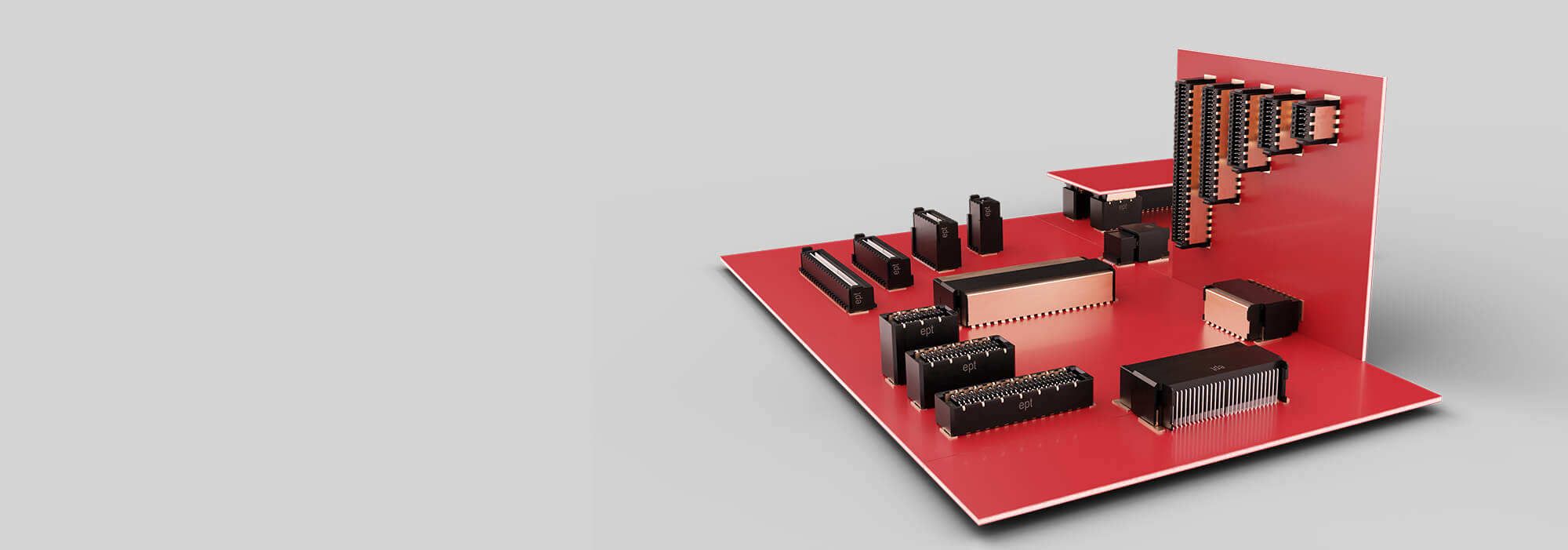

An nasc bord-le-bord ceart do gach feidhmchlár
An bhfuil do réiteach aonchláir neamhdhóthanach a thuilleadh? Leis na ceanglóirí clár-go-clár atá againn, faigheann tú an tsaoirse do réitigh aonchláir a leathnú. Cuirimid an nasc clár-go-clár ceart ar fáil do d'fheidhmchlár sonrach. Cuimsíonn an raon leathan feidhmchlár seo ó cheanglóirí PCB láidre do dhruileálaithe buille go ceanglóirí meánsá clár-go-clár ardluais do ríomhairí ardteicneolaíochta. Leis na ceanglóirí PCB-go-PCB atá againn, cuirimid rátaí aistrithe sonraí ar fáil ó 3 Gbit/s go 16+ Gbit/s. Bíonn líon biorán idir 12 agus 440 ar na ceanglóirí PCB atá againn. Mura bhfuil spás ann do cheangal díreach bord-le-bord, cuireann ár gceanglóir PCB One27 láidir rogha sreang-le-bord ar fáil freisin.
Téigh go dtí an t-aimsitheoir táirgí »
Téigh go dtí an t-aimsitheoir táirgí »
Ceanglóirí bord-le-bord: Comparáid
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
An nascóir clár-le-clár ceart do d'fheidhmchlár
Is iad na príomhghnéithe sainiúla a bhaineann le nascóirí PCB SMT ná na rátaí aistrithe sonraí agus an piots. Dá lú an piots agus dá airde an luas nasctha riachtanach, is ea is mó agus is casta an iarracht deartha a theastaíonn don chlár. Go ginearálta, is ionann nascóir clár-le-clár nó nascóir sreang-le-clár agus pointe trasnaíochta laistigh den chonair tarchuir. Anseo, ba cheart duit aird ar leith a thabhairt ar imdhíonacht, ar chaillteanas ionsáite agus ar thraschaint. Dá airde cáilíocht nascóra PCB, is ea is ísle an trasnaíocht i dtarchur sonraí.
TEANNA

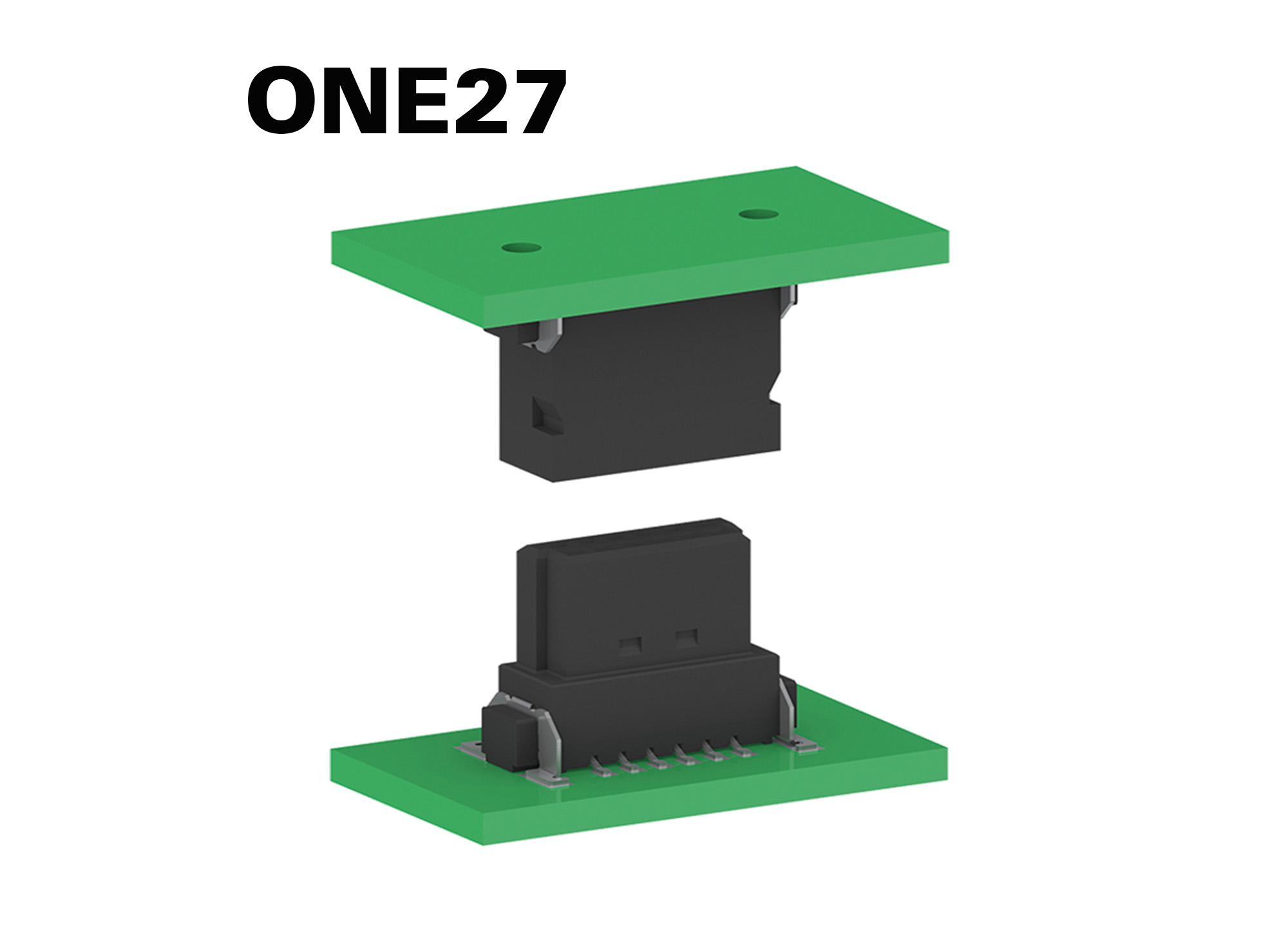

Is féidir lenár gceangaltóir teann One27, atá cruthaithe go fada, rátaí aistrithe sonraí de 3 Gbit/s a bhaint amach. Le pic 1.27 mm, tá sé ar fáil le 12 go 80 teagmháil. Is féidir spásálacha PCB ó 8 go 13.8 mm a bhaint amach. Tríd an One27 a úsáid, is féidir cláir a nascadh go comhthreomhar, ag ceart-uillinneacha, go cothrománach agus i gcumraíochtaí sreang-go-clár.
Tuilleadh eolais faoin One27 »
Is féidir lenár gceangaltóir teann One27, atá cruthaithe go fada, rátaí aistrithe sonraí de 3 Gbit/s a bhaint amach. Le pic 1.27 mm, tá sé ar fáil le 12 go 80 teagmháil. Is féidir spásálacha PCB ó 8 go 13.8 mm a bhaint amach. Tríd an One27 a úsáid, is féidir cláir a nascadh go comhthreomhar, ag ceart-uillinneacha, go cothrománach agus i gcumraíochtaí sreang-go-clár.
Tuilleadh eolais faoin One27 »
ARDLUAS, COTHROMA
. Cuireann ár gceangaltóir PCB ept Colibri rátaí aistrithe sonraí de 10 nGiotán/s nó 16 nGiotán/s ar fáil. [SG1] Tá idir 40 agus 220 teagmháil ag na leaganacha le fadlíne 0.5 mm den cheangaltóir clár-le-clár seo. Is féidir spásáil clár-le-clár idir 5 mm agus 8 mm. Cuireann an Colibri tréithe den scoth ar fáil maidir le tarchur sonraí, agus is féidir cláir a chruachadh go comhthreomhar [SG2]. Forbraíodh an ceangaltóir PCB-go-PCB ept Colibri d'fheidhmchláir COM Express le 220 agus 440 teagmháil. Mar sin féin, tá réimse na bhfeidhmchlár don cheangaltóir clár-go-clár seo méadaithe go mór ó shin.
Tuilleadh eolais faoin Colibri »
. Cuireann ár gceangaltóir PCB ept Colibri rátaí aistrithe sonraí de 10 nGiotán/s nó 16 nGiotán/s ar fáil. [SG1] Tá idir 40 agus 220 teagmháil ag na leaganacha le fadlíne 0.5 mm den cheangaltóir clár-le-clár seo. Is féidir spásáil clár-le-clár idir 5 mm agus 8 mm. Cuireann an Colibri tréithe den scoth ar fáil maidir le tarchur sonraí, agus is féidir cláir a chruachadh go comhthreomhar [SG2]. Forbraíodh an ceangaltóir PCB-go-PCB ept Colibri d'fheidhmchláir COM Express le 220 agus 440 teagmháil. Mar sin féin, tá réimse na bhfeidhmchlár don cheangaltóir clár-go-clár seo méadaithe go mór ó shin.
Tuilleadh eolais faoin Colibri »
ARDLUAS, SEASMHACH, COTHROMAIL NÓ CEART-UILLINN

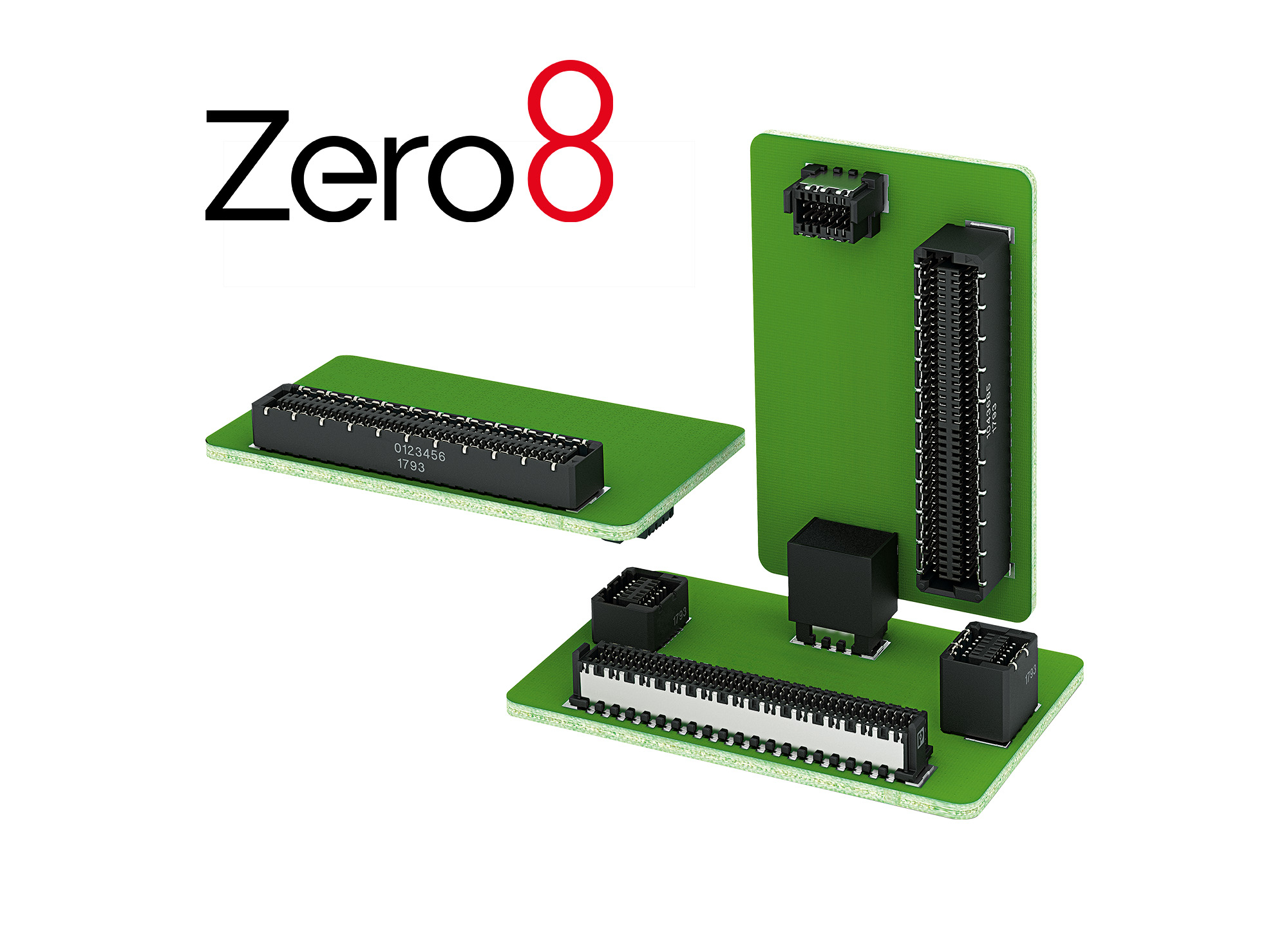

Cuireann ár gceangaltóir clár-le-clár ept Zero.8 rátaí aistrithe sonraí de suas le 16+ Gbit/s ar fáil. Le pic 0.8 mm agus le teicneolaíocht ScaleX, tá idir 12 agus 80 pol ag an líon teagmhálacha. Tá an t-idircheanglóir PCB-go-PCB ar fáil i leaganacha sciurdaithe agus neamhshciurdaithe araon. Is féidir spásáil ó 6 go 21 mm idir na cláir. I gcomparáid leis an gceangaltóir PCB ept Colibri, is féidir an ceangaltóir ó bhord go bord a úsáid mar cheangaltóir PCB comhthreomhar nó mar cheangaltóir PCB díreach ceart-uilleach. Feabhsaíonn an ceangaltóir ó bhord go bord seo go mór cost-éifeachtúlacht do dhearaidh. A bhuí leis an réimse leathan d'athruithe atá ar fáil, is féidir an ceangaltóir ó PCB go PCB a shíneadh i ngach treo.
Tuilleadh eolais faoin Zero8 »
Cuireann ár gceangaltóir clár-le-clár ept Zero.8 rátaí aistrithe sonraí de suas le 16+ Gbit/s ar fáil. Le pic 0.8 mm agus le teicneolaíocht ScaleX, tá idir 12 agus 80 pol ag an líon teagmhálacha. Tá an t-idircheanglóir PCB-go-PCB ar fáil i leaganacha sciurdaithe agus neamhshciurdaithe araon. Is féidir spásáil ó 6 go 21 mm idir na cláir. I gcomparáid leis an gceangaltóir PCB ept Colibri, is féidir an ceangaltóir ó bhord go bord a úsáid mar cheangaltóir PCB comhthreomhar nó mar cheangaltóir PCB díreach ceart-uilleach. Feabhsaíonn an ceangaltóir ó bhord go bord seo go mór cost-éifeachtúlacht do dhearaidh. A bhuí leis an réimse leathan d'athruithe atá ar fáil, is féidir an ceangaltóir ó PCB go PCB a shíneadh i ngach treo.
Tuilleadh eolais faoin Zero8 »
Ciorcaid chiorclacha phriontáilte a nascadh – leideanna do do dhearadh
Fiú ag céim sách luath den phróiseas forbartha, ní mór d'fhorbróirí an nasc PCB díreach is oiriúnaí a mheas. Tá liosta curtha le chéile againn de na príomhcheisteanna ar cheart duit a shoiléiriú roimh ré:
- An leor réiteach aonchláir?
- Cé mhéad comhartha a theastaíonn ón nascóir clár-go-clár?
- Cé mhéad spáis is féidir leis an nascóir clár-go-clár a ghlacadh ar an PCB?
- Cén ráta aistrithe sonraí nach mór don nascóir PCB-go-PCB a bhaint amach?
- Cad iad na riachtanais maidir le fritháireamh, caillteanas ionsáite agus traschaint?
- Cad é an t-uasmhéid cóimeála?
- Conas ar cheart na boird a nascadh le chéile?
- An bhfuil nascóir PCB comhthreomhar-stacáilte ag teastáil?
- An gá an nascóir ó bhord go bord a fheistiú ag uillinn cheart?
- Nó an é an t-aon rogha eile ná an nasc PCB a bhunú trí nasc sreinge-go-bord?
- Cé na comhpháirteanna a shocraíonn an spásáil íosta idir na boird?
- Cad iad na hionchais maidir le comhoiriúnacht leictreamaighnéadach?
- Cé chomh tábhachtach is atá friotaíocht in aghaidh turrainge agus creathanna, go háirithe i ngléasanna soghluaiste?
- Cé chomh tábhachtach is atá scaipeadh teasa? An féidir le socrú difriúil de na comhpháirteanna, ag úsáid an cheangailóra boird-go-bord chuí, scaipeadh teasa agus bainistíocht theirmeach a fheabhsú?
- Cad iad na coinníollacha comhshaoil a bhíonn i bhfeidhm ar an bhfeiste deiridh?
- An gá deighilt a dhéanamh idir feidhmeanna agus sciath RF a chur ar chuid den chiorcad de bharr smaointe agus imní faoi EMI/RFI?
- An dócha go mbeidh gá le hI/O seachtrach a athsholáthar ar an láthair?
Ó ríomhairí cláir aonair go ríomhairí tionsclaíocha: ní fadhb ar
bith í leis an gceangaltóir clár-go-clár ceart.
De réir mar a théann an tionsclaíú agus an t-uathoibriú chun cinn, tá na héilimh ar chórais ag méadú i gcónaí. Is minic a shroicheann réitigh choitianta ar chárta aonair a dteorainneacha agus bíonn gá iad a leathnú. Cuireann nascóirí ó chárta go cárta réiteach simplí iontaofa ar fáil.
Soláthraíonn nasc ó chárta go cárta an tsolúbthacht is mó agus cártaí ciorcaid chlóite á nascadh agus á ndínascadh. Is é an príomhfheidhm atá acu ná comharthaí agus srutha a tharchur. De ghnáth, bíonn péire de nascóirí clár-go-clár comhdhéanta de cheannaire fireann agus de cheannaire baineann. Eascraíonn ardchaighdeán ár nascóirí ept, i measc rudaí eile, as an ailíniú foirfe idir an dá leath den nascóir. Mar gheall ar ár saineolas domhain i bpleanagrafaíocht teagmhála, i n-ábhar teagmhála agus i bplátáil teagmhála, chomh maith le pleanagrafaíocht agus ábhar an choirp inslithe le haghaidh an fhála aeir agus an fhad siabhráin is fearr, is iad nascóirí ept do chomhpháirtí iontaofa. Is rud cinnte é in-phróiseáilteacht uathoibrithe, a bhuí leis an gcomhphleanacht den scoth.
Mar a luadh cheana, is féidir cláir chiorcad a nascadh le chéile go héasca agus leis an iontaofacht is airde trí lánúineacha nascóirí a úsáid. Osclaíonn sé seo an fhéidearthacht an mháthairchlár a leathnú le cláir iníne. Trí dhearadh cliste, is féidir líon ar bith clár ciorcad a nascadh le chéile. Is é an cumhdach seachtrach an toisc theorannaitheach. Is féidir cláir chiorcad chlóite a chruachadh go comhthreomhar nó a nascadh ag uillinn 90°. Tá réitigh sreang-go-clár indéanta freisin. De réir mar a leanann dlús pacála agus rátaí aistrithe sonraí ag méadú, cuireann cártaí meánsraith bealach iontach ar fáil chun feidhmchláir atá ann cheana a leathnú ar bhealach cost-éifeachtach agus solúbtha. Ligeann úsáid nascóirí clár-go-clár do na modúil a bheith athsholáthraithe go héasca. Cuirtear le cost-éifeachtacht na ríomhairí trí sholúbthacht uasta dearaidh. Mar shampla, is féidir bunchárta a fheistiú le clár-iníon a chomhlíonann feidhmeanna éagsúla.
Soláthraíonn nasc ó chárta go cárta an tsolúbthacht is mó agus cártaí ciorcaid chlóite á nascadh agus á ndínascadh. Is é an príomhfheidhm atá acu ná comharthaí agus srutha a tharchur. De ghnáth, bíonn péire de nascóirí clár-go-clár comhdhéanta de cheannaire fireann agus de cheannaire baineann. Eascraíonn ardchaighdeán ár nascóirí ept, i measc rudaí eile, as an ailíniú foirfe idir an dá leath den nascóir. Mar gheall ar ár saineolas domhain i bpleanagrafaíocht teagmhála, i n-ábhar teagmhála agus i bplátáil teagmhála, chomh maith le pleanagrafaíocht agus ábhar an choirp inslithe le haghaidh an fhála aeir agus an fhad siabhráin is fearr, is iad nascóirí ept do chomhpháirtí iontaofa. Is rud cinnte é in-phróiseáilteacht uathoibrithe, a bhuí leis an gcomhphleanacht den scoth.
Mar a luadh cheana, is féidir cláir chiorcad a nascadh le chéile go héasca agus leis an iontaofacht is airde trí lánúineacha nascóirí a úsáid. Osclaíonn sé seo an fhéidearthacht an mháthairchlár a leathnú le cláir iníne. Trí dhearadh cliste, is féidir líon ar bith clár ciorcad a nascadh le chéile. Is é an cumhdach seachtrach an toisc theorannaitheach. Is féidir cláir chiorcad chlóite a chruachadh go comhthreomhar nó a nascadh ag uillinn 90°. Tá réitigh sreang-go-clár indéanta freisin. De réir mar a leanann dlús pacála agus rátaí aistrithe sonraí ag méadú, cuireann cártaí meánsraith bealach iontach ar fáil chun feidhmchláir atá ann cheana a leathnú ar bhealach cost-éifeachtach agus solúbtha. Ligeann úsáid nascóirí clár-go-clár do na modúil a bheith athsholáthraithe go héasca. Cuirtear le cost-éifeachtacht na ríomhairí trí sholúbthacht uasta dearaidh. Mar shampla, is féidir bunchárta a fheistiú le clár-iníon a chomhlíonann feidhmeanna éagsúla.
