Páipéar Bán: Bunús na Teicneolaíochta Preas-Feistithe
An Crios Brúite mar Rogha Fheabhasach Seachas Sodarú
Réamhrá
Ó tugadh isteach é in earnáil na teileachumarsáide, tá forbairt déanta ar theicneolaíocht brú-fheistithe go dtí gur príomhteicneolaíocht bhunaithe í san leictreonaic fheithicleach agus thionsclaíoch. I bhfianaise na dtreochtaí reatha amhail an leictreachú, an tiomáint uathrialach agus Tionscal 4.0, tá an t-éileamh ar chórais nasctha iontaofa agus mharthanacha ag méadú i gcónaí.
Go háirithe i dtimpeallachtaí oibriúcháin chrua ina mbíonn creathadh, luaineachtaí teochta, taise agus strus meicniúil i gceist, cuireann an teicníc brúite-fheistithe iontas lena hiontaofacht ard próisis agus lena cobhsaíocht fhadtéarmach. D'ainneoin dearaí éagsúla do chriosanna brúite, tá an sprioc chéanna ag na réitigh go léir: nasc atá láidir go meicniúil go buan agus iontaofa go leictreach idir an clár ciorcad priontáilte agus an teagmháil.
Baintear é seo amach trí chrios an bhrúite a dhearadh níos mó ná poll an PCB agus é a bhrú isteach le fórsa sainithe. Cruthaíonn sé seo nasc atá gásdhíonach, cobhsaí go leictreach agus láidir go meicniúil le friotaíocht teagmhála íseal go seasta.
Go háirithe i dtimpeallachtaí oibriúcháin chrua ina mbíonn creathadh, luaineachtaí teochta, taise agus strus meicniúil i gceist, cuireann an teicníc brúite-fheistithe iontas lena hiontaofacht ard próisis agus lena cobhsaíocht fhadtéarmach. D'ainneoin dearaí éagsúla do chriosanna brúite, tá an sprioc chéanna ag na réitigh go léir: nasc atá láidir go meicniúil go buan agus iontaofa go leictreach idir an clár ciorcad priontáilte agus an teagmháil.
Baintear é seo amach trí chrios an bhrúite a dhearadh níos mó ná poll an PCB agus é a bhrú isteach le fórsa sainithe. Cruthaíonn sé seo nasc atá gásdhíonach, cobhsaí go leictreach agus láidir go meicniúil le friotaíocht teagmhála íseal go seasta.
Buneilimintí
Sa teicníc brú-fheistithe, bunaítear nasc leictreach idir an ceanglóir agus an clár ciorcad priontáilte trí phionna ceanglóir a bhrú isteach i bpoll trasphlátáilte sa chlár.

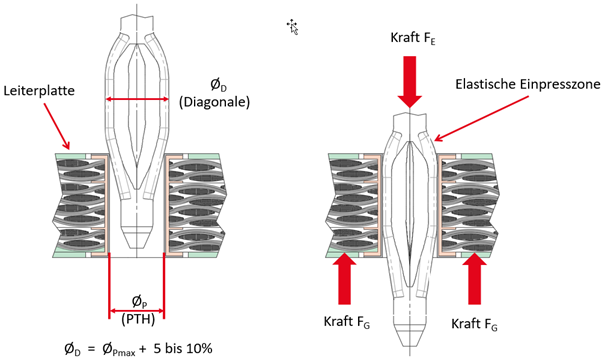

Tá an teicníc brú-fheistithe bunaithe ar phrionsabal simplí:
tá toise trasghearrthach níos mó ar fud an trasna ná an poll trasphlátáilte sa chlár ciorcad priontáilte ag an gcros-alt de phionna teagmhála. Súnn an chrios solúbtha ar an biorán teagmhála an dífhoirmiú a tharlaíonn le linn na hoibre isteach, ionas nach ndéantar ach beagán dífhoirmithe ar mhuinchille an PCB. Cruthaíonn sé seo táthú fuar idir an biorán teagmhála agus an poll phlátáilte ar an PCB: nasc atá gásdhíonach, frithsheasmhach in aghaidh creimthe, ardfhriotaíochta agus an-seoltach go leictreach. Fanaann sé seo cobhsaí go buan fiú faoi strusanna arda meicniúla agus teirmeacha – amhail creathadh, lúbadh agus luaineachtaí géara teochta.
Molaimid monatóireacht próisis a dhéanamh le linn an phróisis ionsáite. Cuireann anailísí fórsa-aistrithe agus córais cheamara-bhunaithe ar chumas measúnú iontaofa a dhéanamh ar cháilíocht an naisc.
Chomh maith leis an teicneolaíocht ionsáite chruthaithe lenár gcrios ionsáite Tcom press®, cuireann ept teicneolaíochtaí nasctha eile ar fáil freisin, amhail poill tréchur sáite, THR nó SMT – gach ceann acu curtha in oiriúint don fheidhmchlár sonrach.
Tá an teicníc brú-fheistithe bunaithe ar phrionsabal simplí:
tá toise trasghearrthach níos mó ar fud an trasna ná an poll trasphlátáilte sa chlár ciorcad priontáilte ag an gcros-alt de phionna teagmhála. Súnn an chrios solúbtha ar an biorán teagmhála an dífhoirmiú a tharlaíonn le linn na hoibre isteach, ionas nach ndéantar ach beagán dífhoirmithe ar mhuinchille an PCB. Cruthaíonn sé seo táthú fuar idir an biorán teagmhála agus an poll phlátáilte ar an PCB: nasc atá gásdhíonach, frithsheasmhach in aghaidh creimthe, ardfhriotaíochta agus an-seoltach go leictreach. Fanaann sé seo cobhsaí go buan fiú faoi strusanna arda meicniúla agus teirmeacha – amhail creathadh, lúbadh agus luaineachtaí géara teochta.
Molaimid monatóireacht próisis a dhéanamh le linn an phróisis ionsáite. Cuireann anailísí fórsa-aistrithe agus córais cheamara-bhunaithe ar chumas measúnú iontaofa a dhéanamh ar cháilíocht an naisc.
Chomh maith leis an teicneolaíocht ionsáite chruthaithe lenár gcrios ionsáite Tcom press®, cuireann ept teicneolaíochtaí nasctha eile ar fáil freisin, amhail poill tréchur sáite, THR nó SMT – gach ceann acu curtha in oiriúint don fheidhmchlár sonrach.
BUNTÁISTEANNA NA TEICNEOLAÍOCHTA PREAS-FEISTIS
I gcomparáid le sádrú traidisiúnta, cuireann teicneolaíocht brú-fheistithe go leor buntáistí ar fáil ó thaobh cáilíochta, cost-éifeachtúlachta, feidhmiúlachta agus tionchair ar an gcomhshaol. Is é is sainairíonna di ná leibhéal an-ard iontaofachta agus neart meicniúil, agus tá sí thar a bheith frithsheasmhach in aghaidh turrainge agus creathanna. Ina theannta sin, cuireann sí cosc ar lochtanna tipiciúla amhail comhcheangail shádrúcháin fhuara nó ciorcaid ghiorra.
Cuireann teicneolaíocht brú-fheistithe buntáistí eacnamaíocha láidre ar fáil freisin a bhuí lena hindeisiú agus lena cóimeáil cost-éifeachtach. Ó thaobh feidhme de, cuireann sé ar chumas próiseáil iontaofa a dhéanamh gan strus teirmeach ar an gclár ciorcad priontáilte, agus ar an gcaoi sin cosnaítear na comhpháirteanna. Ag an am céanna, fanann teagmhálacha an nascóra saor ó sholadhar.
Ina theannta sin, cuireann an teicneolaíocht brú-fheistithe sochair chomhshaoil ar fáil, toisc nach dtáirgeann sí ná ceoiteanna soladhar ná iarmhair sreafa, agus cuireann sí deireadh leis an ngá le próisis ghlantacháin bhreise. Dá bhrí sin, tá sí ag teacht le ceanglais agus treoracha comhshaoil reatha amhail RoHS agus WEEE.
Cuireann teicneolaíocht brú-fheistithe buntáistí eacnamaíocha láidre ar fáil freisin a bhuí lena hindeisiú agus lena cóimeáil cost-éifeachtach. Ó thaobh feidhme de, cuireann sé ar chumas próiseáil iontaofa a dhéanamh gan strus teirmeach ar an gclár ciorcad priontáilte, agus ar an gcaoi sin cosnaítear na comhpháirteanna. Ag an am céanna, fanann teagmhálacha an nascóra saor ó sholadhar.
Ina theannta sin, cuireann an teicneolaíocht brú-fheistithe sochair chomhshaoil ar fáil, toisc nach dtáirgeann sí ná ceoiteanna soladhar ná iarmhair sreafa, agus cuireann sí deireadh leis an ngá le próisis ghlantacháin bhreise. Dá bhrí sin, tá sí ag teacht le ceanglais agus treoracha comhshaoil reatha amhail RoHS agus WEEE.
Míbhuntáistí an Teicníc Brú-Feistithe
D'ainneoin a chuid buntáistí iomadúla, tá roinnt teorainneacha ag baint leis an teicníc brú-fheistithe freisin i gcomparáid le sodarú. Cuireann sé éilimh arda ar cháilíocht an chláir chiorcad priontáilte, go háirithe maidir le trastomhais na bpoll agus na caoinfhulaingtí, agus teastaíonn uirlisí agus trealamh speisialaithe chuige, rud a fhágann go mbíonn costais chaipitil níos airde ann.
Ina theannta sin, gineann an próiseas brú-fheistithe strusanna meicniúla a d'fhéadfadh damáiste a dhéanamh mura ndéantar i gceart é. Tá teorainn áirithe freisin le mionú i gcomparáid le teicneolaíocht an tsiúldéireachta.
Ina theannta sin, gineann an próiseas brú-fheistithe strusanna meicniúla a d'fhéadfadh damáiste a dhéanamh mura ndéantar i gceart é. Tá teorainn áirithe freisin le mionú i gcomparáid le teicneolaíocht an tsiúldéireachta.
CÓIRÉIS RÓGHNAITHE DO THEICNEOLAÍOCHT PREAS-FEISTIS
Braitheann nasc brú-fheistithe iontaofa ar idirghníomhaíocht optamach roinnt saintréithe cáilíochta. I measc na bpríomhfhachtóirí tá dearadh an chrios brú-fheistithe, an feidhmchlár sonrach, airíonna an chláir chiorcad priontáilte, agus an próiseas déantúsaíochta.
Ní féidir leis an teicneolaíocht brú-fheistithe a lánacmhainneacht a bhaint amach agus nasc a chinntiú atá marthanach, láidir go meicniúil agus sábháilte go leictreach ach amháin nuair a bhíonn na fachtóirí seo comhordaithe i gceart.
Ní féidir leis an teicneolaíocht brú-fheistithe a lánacmhainneacht a bhaint amach agus nasc a chinntiú atá marthanach, láidir go meicniúil agus sábháilte go leictreach ach amháin nuair a bhíonn na fachtóirí seo comhordaithe i gceart.
I. Critéir roghnúcháin do chlárchiorcaid phriontáilte
Déanann an tábla comparáid idir bailchríocha éagsúla do chiorcaid chlóite i dtéarmaí tiús na sraithe agus oiriúnacht don teicníc brú-fheistithe.
| Dromchla | |||||
| Tumadh Sn | ENIG | Tumadh Airgid | OSP | HAL saor ó luaidhe | |
| Tiús an bhrataithe | 0.8 go 0.2 µm | 5 µm Ni 0.1 µm Au | 0.1–0.2 µm | 0.1–0.5 µm | <5–50 µm |
| Oiriúnacht don teicneolaíocht brú-fheistithe | an-mhaith | teoranta* | teoranta* | maith | teoranta* |
Is é tumadh stáin an ceann is oiriúnaí; meastar go bhfuil OSP go maith, ach níl ENIG, tumadh airgid agus HAL saor ó luaidhe oiriúnach ach go teoranta – ag brath ar an bhfeidhmchlár.
Ina theannta sin, taispeántar gnáthchriosanna plátaithe, a bhíonn de ghnáth comhdhéanta de stáin nó de chóimhiotail stáin ar chiseal nicile. Tríd is tríd, léiríonn an bhileog go soiléir go bhfuil tionchar cinniúnach ag rogha an dromchla ar cháilíocht agus ar iontaofacht na teicníce brú-fheistithe agus go gcaithfear í a dhéanamh go cúramach ag brath ar an bhfeidhmchlár.
Ina theannta sin, taispeántar gnáthchriosanna plátaithe, a bhíonn de ghnáth comhdhéanta de stáin nó de chóimhiotail stáin ar chiseal nicile. Tríd is tríd, léiríonn an bhileog go soiléir go bhfuil tionchar cinniúnach ag rogha an dromchla ar cháilíocht agus ar iontaofacht na teicníce brú-fheistithe agus go gcaithfear í a dhéanamh go cúramach ag brath ar an bhfeidhmchlár.
II. Critéir roghnúcháin don chrios brú-fheistithe
Tá na bailchríocha dromchla seo a leanas ar fáil sa chrios phlátála: bratuithe stáin mhaoth, stáin-staoin, airgid-stáin nó stáin-airgid, chomh maith le bratuithe indiam, agus iad uile curtha i bhfeidhm os cionn sraith nicile.
| Dromchlaí | ||
| 0.30–1.50 µm stáin neamhlonrach | os cionn | 1–3 µm Ni mata |
| 0.30–1.50 µm SnPb 92/8–97/3 neamhlonrach | os cionn | 1–3 µm Ni mata |
| 0.35–1.50 µm AgSn nó SnAg | os cionn | 1–3 µm nicil neamhlonrach |
| 0.30–1.50 µm In | os cionn | 1–3 µm Ni neamhlonrach |
Tá an bailchríoch cheart ar an dromchla ríthábhachtach do cheangal brú-fheistithe iontaofa. Bíonn tionchar aici ar na fórsaí brú-fheistithe agus caithfidh sí a bheith in ann déanmhasú plaisteach a sheasamh faoi ualach gan damáiste a fhulaingt. Ag an am céanna, cinntíonn sí teagmháil leictreach chobhsaí, cosnaíonn sí in aghaidh creimthe agus laghdaíonn sí friotaíocht teagmhála. Cuidíonn bratú oiriúnach freisin le damáiste don chlár ciorcad priontáilte a chosc agus cinntíonn sé próiseas sábháilte, in-athdhéanta.
Tógáil Poill
Chun nasc brú-fheistis d'ardchaighdeán a bhaint amach, ní mór aird ar leith a thabhairt le linn déantúsaíocht PCB ar thrastomhas an phoill druileála, ar thrastomhas an phoill chríochnaithe, ar thiús na muinchille copair agus ar dhromchla an PCB.
Tá an chumraíocht cuí poll ríthábhachtach, mar go mbíonn tionchar díreach aici ar chobhsaíocht mheicniúil agus ar iontaofacht leictreach an cheangail. Ní bhaintear an feistiú brú riachtanach amach ach amháin nuair a bhíonn toisí an phoill agus na muinchille meaitseáilte i gceart, rud a chinntíonn greim slán agus teagmháil chomhsheasmhach. Is féidir le díthreoruithe a bheith ina gcúis le fórsaí feistithe brú iomarcacha, damáiste don phlátáil traspholl nó teagmháil neamhdhóthanach. Ina theannta sin, cuidíonn dearadh poill oiriúnach le cúiteamh a dhéanamh ar fhulaingthe déantúsaíochta agus le cáilíocht sheachadach an phróisis a chinntiú.
Is sampla léiritheach é an dearadh poill seo a leanas.
Tá an chumraíocht cuí poll ríthábhachtach, mar go mbíonn tionchar díreach aici ar chobhsaíocht mheicniúil agus ar iontaofacht leictreach an cheangail. Ní bhaintear an feistiú brú riachtanach amach ach amháin nuair a bhíonn toisí an phoill agus na muinchille meaitseáilte i gceart, rud a chinntíonn greim slán agus teagmháil chomhsheasmhach. Is féidir le díthreoruithe a bheith ina gcúis le fórsaí feistithe brú iomarcacha, damáiste don phlátáil traspholl nó teagmháil neamhdhóthanach. Ina theannta sin, cuidíonn dearadh poill oiriúnach le cúiteamh a dhéanamh ar fhulaingthe déantúsaíochta agus le cáilíocht sheachadach an phróisis a chinntiú.
Is sampla léiritheach é an dearadh poill seo a leanas.
| Ábhar LP | FR4 | |
| Poll ainmniúil | Ø 1.0 mm | |
| A | Téipe PCB | 1.44 mm íos. |
| B | Poll deiridh | Ø 1.0 +0.09 / -0.06 mm |
| C | Bóire bunúsach | 1.15 ±0.025 mm |
| D | Sraith copair | 25 µm ar a laghad |
| E | Dromchla | Cumhdach ceimiceach Sn, 0.5–1.5 µm |
| F | Fáinne iarmharach | 0.1 mm ar a laghad |
Próiseáil
Tá próiseas ionsáite rialaithe ríthábhachtach chun nasc a chinntiú a fhanann iontaofa go meicniúil agus go leictreach san fhadtéarma. Tá sé riachtanach uirlis uachtarach agus frithshealbhóir a úsáid araon.

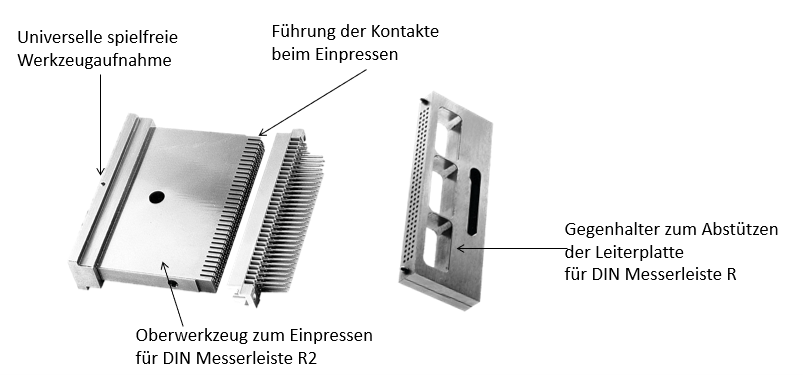

Aistríonn an uirlis uachtarach fórsa an phreasa chuig an teagmháil, agus tacaíonn an frithshealbhóir leis an gclár ciorcad priontáilte agus cosnaíonn sé ó strus meicniúil é. Ag brath ar an nascóir, úsáidtear uirlisí pláta comhréidh nó uirlisí cíora.
Mura bhfuil na huirlisí meaitseáilte go barrmhaith, d'fhéadfadh fórsaí nach dteastaíonn gníomhú ar an PCB agus damáiste a dhéanamh do chomhpháirteanna atá feistithe cheana féin. Ba chóir don uirlis íochtair an fórsa ionsáite a ionsú go hiomlán.
Níor cheart PCBanna a bhfuil nascóirí ionsáite iontu a théamh os cionn 125 °C.
Aistríonn an uirlis uachtarach fórsa an phreasa chuig an teagmháil, agus tacaíonn an frithshealbhóir leis an gclár ciorcad priontáilte agus cosnaíonn sé ó strus meicniúil é. Ag brath ar an nascóir, úsáidtear uirlisí pláta comhréidh nó uirlisí cíora.
Mura bhfuil na huirlisí meaitseáilte go barrmhaith, d'fhéadfadh fórsaí nach dteastaíonn gníomhú ar an PCB agus damáiste a dhéanamh do chomhpháirteanna atá feistithe cheana féin. Ba chóir don uirlis íochtair an fórsa ionsáite a ionsú go hiomlán.
Níor cheart PCBanna a bhfuil nascóirí ionsáite iontu a théamh os cionn 125 °C.
Críoch
Is ionann teicneolaíocht brú-fheistithe agus rogha eile ardfheidhmíochta atá slán don todhchaí ar an tóiteáil thraidisiúnta. Cuireann sí iontaofacht mhaith próisis, cobhsaíocht mheicniúil den scoth agus nasc leictreach atá iontaofa go buan ar fáil – fiú faoi dhálaí oibriúcháin éilitheacha.
Tugann teicneolaíocht brú-fheistithe buntáistí cinntitheacha, go háirithe i bhfianaise an leictreachithe atá ag méadú, na dtiúchan cumhachta atá ag ardú agus na n-éileamh méadaitheach ar sheasmhacht agus ar shaol seirbhíse. Mar sin féin, éilíonn feidhmíocht optamach idirghníomhaíocht chruinn idir an crios brú-fheistithe, an clár ciorcad priontáilte agus an próiseas déantúsaíochta.
Is príomhfhachtóir ratha é roghnú crios brú-fheistithe atá deartha go hoptamach. Is iad na tréithe a bhaineann le criosanna brú-fheistithe ó ept GmbH – go háirithe teicneolaíocht Tcom press® – ná iompar brú-fheistithe atá an-insmachtúna, strus íseal ar an gclár ciorcad priontáilte agus cobhsaíocht ard sa fhuinneog phróisis. Laghdaíonn sé seo an damáiste do na poill tréchur agus ag an am céanna cinntíonn sé teagmhálacha leictreacha atá cobhsaí go buan. Ina theannta sin, cuireann geoiméadracht chrios brú-fheistithe ept ar chumas próiseáil iontaofa a dhéanamh fiú le caoinfhulaingtí teanna agus le struchtúir PCB casta.
Mar shaineolaí le taithí i dteicneolaíocht naisc, cuireann ept GmbH réitigh shaincheaptha ar fáil do gach gné de theicneolaíocht press-fit. Le teicneolaíochtaí nuálacha cosúil le crios press-fit Tcom press®, saineolas cuimsitheach ar fheidhmeanna agus ardchumas déantúsaíochta, tacaíonn ept lena chustaiméirí chun réitigh nasctha iontaofa agus costéifeachtacha a bhaint amach d'fheidhmeanna éilitheacha.
Tugann teicneolaíocht brú-fheistithe buntáistí cinntitheacha, go háirithe i bhfianaise an leictreachithe atá ag méadú, na dtiúchan cumhachta atá ag ardú agus na n-éileamh méadaitheach ar sheasmhacht agus ar shaol seirbhíse. Mar sin féin, éilíonn feidhmíocht optamach idirghníomhaíocht chruinn idir an crios brú-fheistithe, an clár ciorcad priontáilte agus an próiseas déantúsaíochta.
Is príomhfhachtóir ratha é roghnú crios brú-fheistithe atá deartha go hoptamach. Is iad na tréithe a bhaineann le criosanna brú-fheistithe ó ept GmbH – go háirithe teicneolaíocht Tcom press® – ná iompar brú-fheistithe atá an-insmachtúna, strus íseal ar an gclár ciorcad priontáilte agus cobhsaíocht ard sa fhuinneog phróisis. Laghdaíonn sé seo an damáiste do na poill tréchur agus ag an am céanna cinntíonn sé teagmhálacha leictreacha atá cobhsaí go buan. Ina theannta sin, cuireann geoiméadracht chrios brú-fheistithe ept ar chumas próiseáil iontaofa a dhéanamh fiú le caoinfhulaingtí teanna agus le struchtúir PCB casta.
Mar shaineolaí le taithí i dteicneolaíocht naisc, cuireann ept GmbH réitigh shaincheaptha ar fáil do gach gné de theicneolaíocht press-fit. Le teicneolaíochtaí nuálacha cosúil le crios press-fit Tcom press®, saineolas cuimsitheach ar fheidhmeanna agus ardchumas déantúsaíochta, tacaíonn ept lena chustaiméirí chun réitigh nasctha iontaofa agus costéifeachtacha a bhaint amach d'fheidhmeanna éilitheacha.
